Diodes Incorporated PAM8016 Haptischer Treiber
Der Diodes Incorporated PAM8016 haptische Treiber ist mit geringer Latenz und hohem Wirkungsgrad ausgelegt. Dieser PAM8016 haptische Treiber ist in der Lage, haptische Elemente wie einen linearen Resonanzaktuator (LRA) und eine exzentrische Rotationsmasse (ERM) anzutreiben, die gemeinhin für eine taktile Rückkopplung verwendet werden. Der haptische Treiber für ERM und LRA unterstützt flexible Eingänge mit einendigen Differential- oder PWM-Eingängen, die dem Mikrocontroller den Antrieb der haptischen Elemente erleichtern. Dieser PAM8016 Audio-Verstärker reduziert die Anzahl von erforderlichen externen Komponenten, benötigt weniger PCB-Fläche und reduziert die Systemkosten.
Der PAM8016 haptische Treiber verfügt über eine Kurzschluss-Sicherung und thermische Abschaltung, um den optimalen Schutz zu bieten. Dieser PAM8016 haptische Treiber arbeitet bei einem Versorgungsspannungsbereich von 2,8 V bis 5,5 V und bietet bei einer 8Ω-Ladung einen Wirkungsgrad von 90 %. Zu den typischen Applikationen gehören Handys und Tablets, Uhren und Wearable-Technologie, Joystick, Jog-Dial-Mäuse und Peripheriegeräte.
Merkmale
- Flexibler Haptik-/Vibra-Treiber
- LRA (Linearer Resonanzaktuator)
- ERM (Exzentrische Rotationsmasse)
- Großer Versorgungsspannungsbereich von 2,8 V bis 5,5 V
- Schnelle Startzeit
- Fähig zu Differential- oder einendiger Eingang
- Effizienter und filterloser Ausgangsantrieb
- Hoher Wirkungsgrad bis zu 90 % bei 8Ω-Ladung
- Weniger als 1 µA geringer Abschaltstrom
- Wenige externe Komponenten erforderlich
- Sehr niedrige EMI
- -20 dB besser als FCC Klasse B bei 300 MHz
- Schutzfunktionen:
- Unterspannungssperre
- Kurzschlusssicherung
- Übertemperaturschutz
- Erhältlich in platzsparenden U-FLGA1515-9-Gehäusen
- Bleifrei und RoHS-konform
- Halogen- und antimonfrei
Applikationen
- Handys und Tablets
- Uhren und Wearable-Technologie
- Joystick, Jog-Dial-Mäuse und Peripheriegeräte
- Elektronische Kassensysteme (ePOS)
- Vibrations-Alerts und -Benachrichtungen
- Touch-fähige Geräte
- Mensch-Maschine-Schnittstellen für Industrie- und Verbraucherapplikation
Associated Products
Diodes Incorporated PAM8106 10-W-Audio-Verstärker
Stereo-Audioverstärker der Klasse D mit 10 W/Kanal und Spreizspektrum-Modulation (SSM).

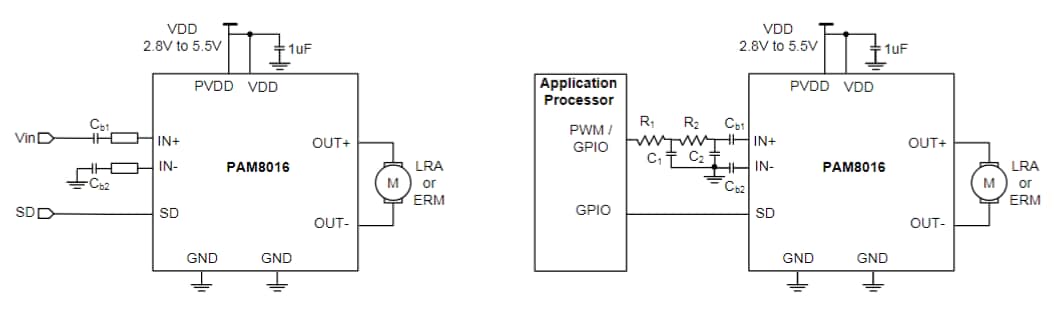

PAM8016 Applikations-Schaltung

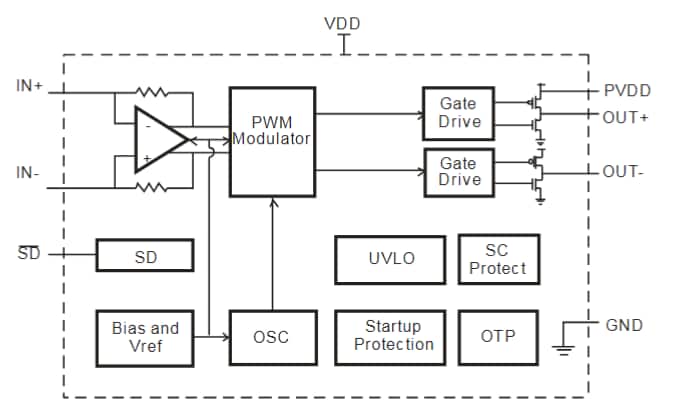

PAM8016 Blockdiagramm
Applikationsübersicht
