Diodes Incorporated ULN62003A DMOS-Arrays
Diodes Incorporated ULN62003A DMOS-Arrays sind Hochspannungs-Hochstrom-Transistor-Arrays, einschließlich sieben Open-Drain-Bauteile mit allen Quellen, die mit einer gemeinsamen Erdung verbunden sind. Die 500-mA-Transistoren bieten eine Klemmdiode, die jeweils Schutz für den Antrieb induktiver Lasten bietet. Die DMOS-Ausgangsbauweise verfügt über einen niedrigeren Einschaltwiderstand als die gängigen bipolaren Bauteile, wodurch die Verlustleistung reduziert wird. Dies ermöglicht dem Entwickler zusätzliche Flexibilität, um zusätzliche Geräte zu steuern und die gewünschte Chip-Temperatur beizubehalten.
Die ULN62003A DMOS-Arrays von Diodes können mehrere Lastarten, wie z. B. Magnete, Relais, DC-Motoren, LED-Displays, Glühlampen, Thermodruckköpfe und Hochleistungsbuffer ansteuern. Der ULN62003A ist für ein vereinfachtes Board-Layout mit Pins versehen und ist ein direkter Ersatz für viele gängige Peripherie-Treiber.
Der ULN62003A ist in einem 16-Pin-Industriestandard-Gehäuse (SO-16) mit kleinem Umriss untergebracht.
Merkmale
- Drain-Nennstrom (Einfachausgang): 500 mA
- Hochspannungsausgänge: 50 V
- Ausgangsklemmdioden
- Eingänge kompatibel mit gängigen Logikschaltungen
- Relaistreiber-Applikationen
- Vollständig RoHs-konform und bleifrei
- Bleifreies und antimonfreies, umweltfreundliches Bauteil
Applikationen
- Haushaltsgeräte
- Fenster-A/Cs
- Waschmaschinen/Trockner
- Mikrowellen/Backöfen/Küchenherde
- Industrie- und Landwirtschaftsautomatisierung
- HLK-Anlagen in Wohnhäusern und Industriegebäuden
- Schrittmotortreiber
- Thermodruckköpfe
Funktionales Blockdiagramm

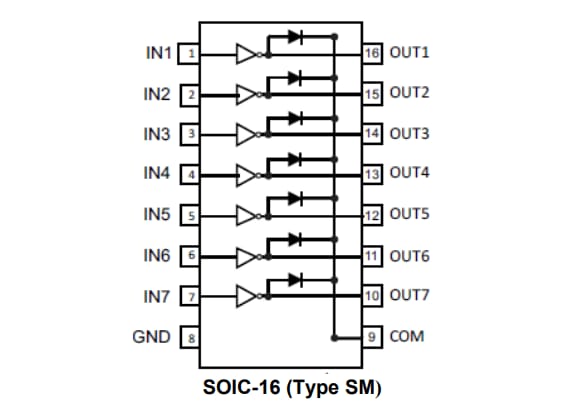

Pin-Belegungen
Typische Applikation

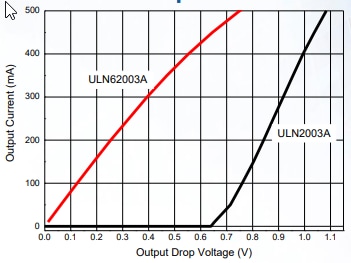

Ausgangsspannungsabfall – Vergleich
Veröffentlichungsdatum: 2022-06-28
| Aktualisiert: 2022-07-27
