Diodes Incorporated PS508 und PS509 Analoge Multiplexer von 36 V
Diodes Inc PS508 und PS509 Analoge Multiplexer von 36 V bieten einen niedrigen Ein- und Ausschalt-Ableitstrom, wodurch Signale von Quellen mit hoher Eingangsimpedanz mit minimalem Fehler umgeschaltet werden können. Darüber hinaus verfügen die PS508 und PS509 über einen niedrigen Versorgungsstrom von 135µA, wodurch der Einsatz in tragbaren Applikationen ermöglicht wird.
Die PS508 Multiplexer von Diodes Inc bieten einendige 8:1-Kanäle, während der PS509 4:1-Differential- oder duale einendige 4:1-Kanäle bietet. Die PS508 und PS509 arbeiten gleichermaßen gut mit Dual-Versorgungen (±5 V bis ±18 V) oder einer Einzelversorgung (10 V bis 36 V). Die PS508 und PS509 arbeiten auch gut mit symmetrischen Versorgungen (wie z. B. VDD = 12 V, VSS = -12 V) und unsymmetrischen Versorgungen (wie z. B. VDD = 12 V, VSS = -5 V). Alle digitalen Eingänge verfügen über TTL-Logik-kompatible Schwellenwerte, die TTL- und CMOS-Logik-Kompatibilität beim Betrieb im gültigen Versorgungsspannungsbereich unterstützen.
Merkmale
- Niedrige On-Kapazität von 30 pF (PS508) oder 20 pF (PS509)
- Niedriger Eingangsableitstrom: 30 pA
- Niedrige Ladungsinjektion: 0,9 pC
- Rail-to-Rail-Betrieb
- Großer Versorgungsbereich: ±5 V bis ±18 V, 10 V bis 36 V
- Niedriger Einschaltwiderstand: 125 Ω
- Übergangszeit: 17 ns
- Unterbrechungsschaltung
- EN-Pin kann mit VDD verbunden werden
- Logikpegel: 2 V bis VDD
- Niedriger Versorgungsstrom: 135 µA
- ESD-Schutz-HBM: 2.000 V
- Bleifrei und vollständig RoHS-konform
- Halogen- und antimonfrei. Umweltfreundliches (grünes) Bauelement
- Gehäuse (Bleifrei und umweltfreundlich)
- 16-Pin-TSSOP (L)
- 16-Pin-QSOP (Q)
- 16-Pin-SOIC (W)
Applikationen
- Fabrikautomatisierung und Industrie-Prozesssteuerungen
- Speicherprogrammierbare Steuerungen (SPS)
- Analoge Eingangsmodule
- ATE-Testausrüstung
- Digitale Multimeter
- Batterieüberwachungssysteme

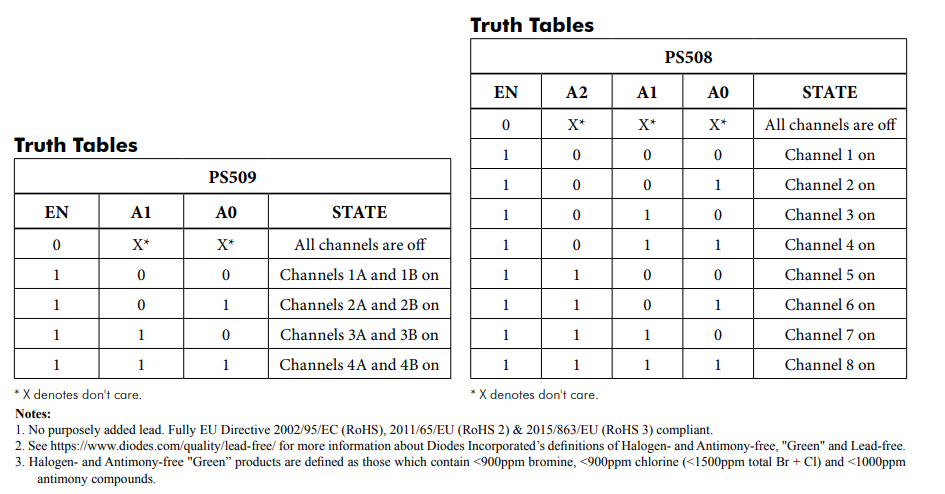

Funktionstabellen
