Diodes Incorporated PI3USB4000A USB-Schalter-IC

Der Diodes Incorporated PI3USB4000A USB-Schalter-IC ist ein 2-zu-1-Multiplexer-/Demultiplexer-Differentialkanal-Schalter. Dieser IC ist mit einem großen Eingangsspannungsbereich von 0 V bis 5,5 V und einem geringen Stromverbrauch von 35 μA ausgelegt. Der PI3USB4000A Schalter-IC kann ein USB2.0-Signal mit einer Bandbreite von 1 GHz weiterleiten, um die Signalqualität und das Augendiagramm offen zu halten. Alle I/O-Pins sind hochspannungstolerant und die C0-/C0+-Pins können Spannungen von bis zu 18 V tolerieren. Der Überspannungsschutz (OVP) wird bei 4,75 V implementiert, um die Kanäle sofort auszuschalten, wenn ein Überspannungszustand erkannt wird. Der PI3USB4000A USB-Schalter-IC eignet sich hervorragend für den Einsatz in Smartphones, Tablets, Notebooks, PCs und USB-C-Applikationen.

Merkmale

  • Bidirektionaler differenzieller 2:1-Multiplexer/Demultiplexer
  • Großer Eingangsspannungsbereich: 0 V bis 5,5 V
  • Große Bandbreite: 1 GHz
  • Extrem niedriger Con: 7 pF
  • Extrem niedriger Ron: 5 Ω (typisch)
  • Geringe Laufzeitverzögerung: 0,25 ns (typisch)
  • Niedrige Off-Isolierung: -30 dB bei 240 MHz
  • Geringer Nebensignaleffekt: -35 dB bei 240 MHz
  • Geringer Stromverbrauch: 35 µA (typisch)
  • Großer Versorgungsspannungsbereich von 2,7 V bis 5,5 V
  • Unterstützt eine Logikschaltung von 1,8 V auf Steuerpins
  • Großer Betriebstemperaturbereich: -40 ºC bis +125 ºC
  • AECQ Klasse 1
  • Bleifrei und vollständig RoHS-konform
  • Schutzfunktionen:
    • Abschaltschutz für Ableitstrom im Abschaltmodus
    • Alle I/O-Pins verfügen über eine Hochspannungstoleranz:
      • C0-/C0+-Toleranz bis 18 V
      • Lx+/--Toleranz bis 6 V
      • VDD-Toleranz bis 9 V
    • Überspannungsschutz bei Vbus-Kurzschluss zu C0+/C0-, wenn das Bauteil eingeschaltet und aktiviert wird
  • ESD-Schutz auf (C0+/-):
    • IEC61000-4-2
  • 10-Kontakt, UQFN (ZUA), 1,5 mm x 2 mm, 0,5 mm(H), Rastermaß von 0,6 mm
  • 10-Kontakt, UQFN (ZM10), 1,4 mm x 1,8 mm, 0,55 mm (H), Rastermaß von 0,4 mm

Applikationen

  • Smartphones
  • USB-C
  • Tablets
  • Notebooks
  • PC

Blockdiagramm

Blockdiagramm - Diodes Incorporated PI3USB4000A USB-Schalter-IC

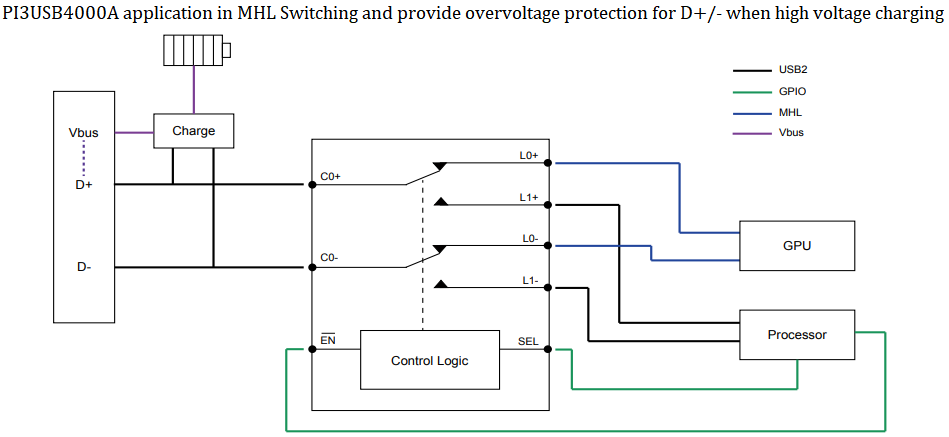

Applikationsdiagramm

Applikations-Schaltungsdiagramm - Diodes Incorporated PI3USB4000A USB-Schalter-IC
