Diodes Incorporated PI3DPX8112 Linearer aktiver 1-zu-2-Mux-ReDriver™
Der Diodes Incorporated PI3DPX8112 lineare aktive 1-zu-2-Mux-ReDriver™ ist eine DisplayPort-Verbindung mit vier Lanes und Datenraten, die bis zu 13,5 GBit/s für DP2.0 (UHBR13.5, UHBR10), DP1.4 (HMR3), DP1.2 (HBR2), DP1,.1 (HBR1) und DP1.0 (RBR) Standards unterstützen. Die maximale Gain-Regelung des Equalizers liegt bei +15 dB (DP2.0 bei 6,75 GHz) und +8,5 dB (DP1.4 bei 4,05 GHz) zur Kompensierung der Einfügungsdämpfung zusammen mit der Kanalverbindung.
Das Design des PI3DPX8112 nicht blockierenden linearen Redrivers von Diodes Incorporated stellt sicher, dass die Differentialsignal-fördernde Entzerrung und Nachentzerrung der Wellenformen auf die Quellenseite der Empfängerseite mit DFE übertragen werden. Dadurch wird die Optimierung der gesamtes Kanalverbindungsanpassung, die vom Sender und Empfänger des Systems durchgeführt wird, unterstützt. Die CTLE-Equalizer sind an den Eingängen des ReDrivers implementiert, um die ISI-Jitter zu reduzieren und den Kanalverlust zu kompensieren. Die programmierbare flache Gain und die Linearitätsanpassungen unterstützen die Öffnung des Augendiagramms.
Mit dem kombinierten Logikregelungsdesign können Benutzer eine Pin-Strap-Methode zur Auswahl von verschiedenen EQ-Gains, flachen Gains und der Ausgangsschwingungs-Linearität für eine flexible Design-Abstimmung verwenden.
Merkmale
- Aktive 1-zu-2-DeMux-Konfiguration für einen DisplayPort-Betrieb mit vier Lanes
- Datenraten-Unterstützung von bis zu 13,5 GBit/s zur Abdeckung der DP2.0-Geschwindigkeiten von 13,5 GBit/s (UHBR13,5) und der DP1.4-Geschwindigkeiten von 8,1 GBit/s.
- Quad-Level-Pin-Strap-Steuerung über eine kombinierte Logiktabelle für Equalizer-Gainwert-Auswahl
- Quad-Level-Pin-Strap-Steuerung für eine flache Gain und eine Linearitätsauswahl der Ausgangsschwingung
- Eingangssignalerfassung für automatischen Stromsparmodus
- Einzelstromversorgung: 3,3 V +/-0,3 V
- Industrietemperaturunterstützung: -40 °C bis +85 °C
- Bleifrei und vollständig RoHS-konform
- Halogen- und antimonfreies umweltfreundliches Bauteil
Applikationen
- Mobile Workstation
- Gaming-Notebook
- Docking-, KVM- und PC-Peripherie
- Anzeigegeräte
- Industrie-Computersysteme
- Embedded-System

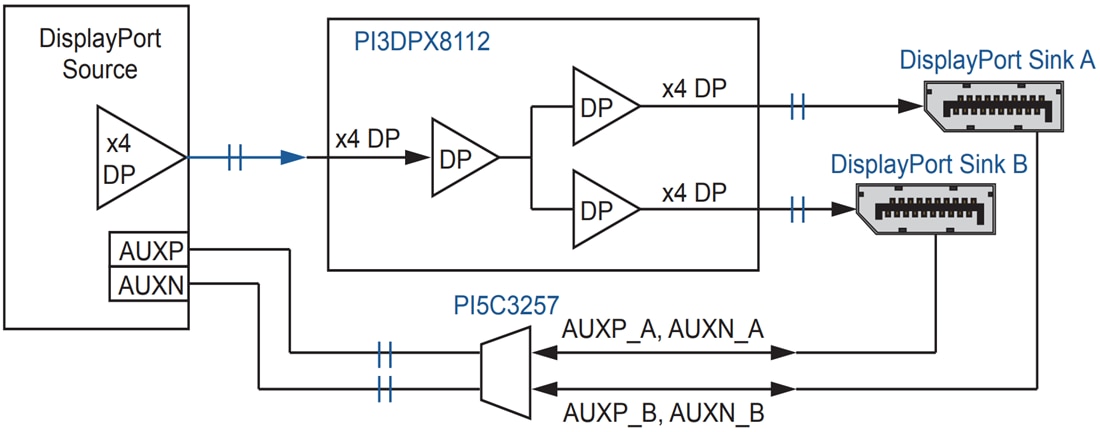

Systemapplikation
