Diodes Incorporated PI3DBS16222Q 2x2 Wechselschalter

Der PI3DBS16222Q 2x2 Wechselschalter von Diodes Incorporated ist ein automotive-qualifizierter Differentialwechselschalter mit Passthrough-Pinout. Der PI3DBS16222Q bietet einen 2x2-Austausch mit 20Gbps. Das Gerät ist ideal für PCI Express 4.0, USB 4.0, USB 3.1 Gen 2, Thunderbolt 4 und 10G BASE-KR-Anwendungen.

Wenn der Steuereingang des Diodes PI3DBS16222Q 2x2 Exchange Switch select niedrig ist, wird Anschluss A mit Anschluss B und Anschluss C mit Anschluss D verbunden, um ein acht-kanaliges Differential-Passthrough zu erhalten. Wenn der Select-Control-Eingang High ist, wird außerdem Anschluss A mit Anschluss D und Anschluss B mit Anschluss C verbunden.

Merkmale

  • Vier differentielle 2x2-Kanal-Wechselschalter
  • Datenrate 20Gbps Leistung; ermöglicht Anwendungen in PCI Express® 4.0, USB 4.0, USB 3.1 Gen 2, Thunderbolt™ 4, 10G BASE-KR
  • Geringer Nebensignaleffekt:
    • -30 dB bei 4,0 GHz
    • -19 dB bei 8,0 GHz
    • -17 dB bei 10 GHz
  • Geringe Einfügungsdämpfung:
    • -1,0 dB bei 4,0 GHz
    • -1,5 dB bei 8,0 GHz
    • -2,0 dB bei 10 GHz
  • Bidirektionaler Betrieb
  • 10ps Geringer Bit-zu-Bit-Versatz
  • 3,3 V ± 10 % VDD Betriebsbereich
  • -40 °C bis +105 °C AEC-Q100 Grade 2 Automotive Temperaturbereich
  • Benetzbares QFN-Design
  • Vollständig RoHS-konform und vollständig bleifrei
  • Halogen- und antimonfreies „grünes“ Gerät
  • AEC-Q100-qualifiziert, PPAP-fähig und in IATF 16949-zertifizierten Einrichtungen hergestellt
  • 30-Kontakt, TQFN (ZL30), 2,5 mm x 4,5 mm Gehäuse (Pb-frei und grün)

Applikationen

  • Anwendungen mit bis zu 20Gbps, einschließlich PCIe 4.0, USB 3.2 Gen 2, 10GE, Thunderbolt 4, SAS 3.0 und SATA 3.0
  • Selbstfahrend

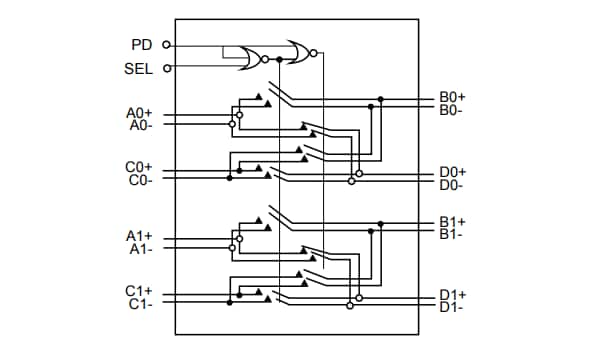

Blockdiagramm

Blockdiagramm - Diodes Incorporated PI3DBS16222Q 2x2 Wechselschalter
