Diodes Incorporated PI2MEQX2503 CSI-2/DSI-D-PHY-ReDriver
Der Diodes Incorporated PI2MEQX2503 CSI-2/DSI-D-PHY-ReDriver bietet zwei Spuren und einen Takt-MIPI-D-PHY-ReDriver mit Regeneration der D-PHY-Signalisierung. Der PI2MEQX2503 erfüllt den MIPI D-PHY1.2 Standard und kann in einer MIPI CSI-2- oder MIPI DSI-Applikation mit Datenraten von bis zu 2,5 GBit/s in D-PHY verwendet werden. Das Bauteil kompensiert mit PCB, Steckverbinder, Kabeln und Schaltungen verbundene Verluste, indem die optimale elektrische Leistung von einer CSI2/DSI Quelle zur Senke bereitgestellt wird.
Die Eingänge des PI2MEQX2503 Redrivers von Diodes Inc verfügen über konfigurierbare Equalizer. Die Ausgangsspannungsschwingung und die Edge-Rate des PI2MEQX2503 können durch Änderung des Pin-Zustands angepasst werden. Das Bauteil ist für mobile Applikationen optimiert und enthält eine Aktivitätserkennungsschaltung auf der D-PHY-Link-Schnittstelle, die im ULPS- und LP-Zustand in einen niedrigeren Leistungsmodus übergehen kann.
Der PI2MEQX2503 wird in einem Industrie-Temperaturbereich von -40 °C bis +85 °C betrieben.
Merkmale
- Mit der MIPI D-PHY1.2 Spezifikation konform
- Ermöglicht kostengünstige Kabellösungen
- Unterstützt 2 x Spuren bei 2,5 GBit/s in D-PHY
- Sub-mW-Leistung im Abschaltzustand
- Unterstützt einen MIPI DSI bidirektionalen LP-Modus
- Unterstützt ULPS- und LP-Leistungszustände
- Einstellbare Ausgangsspannungsschwingung
- Wählbare TX-Vorverzerrungsebenen
- Einstellbarer Rx-EQ zur Kompensation der Einfügungsdämpfung
- Konfigurierbare Edge-Ratensteuerung
- Dynamische Datenkompensation
- ESD-HBM-Schutz von 2 kV
- Industrie-Temperaturbereich: -40 °C bis +85 °C
- Erhältlich in einer 1,8-V-Einzelversorgung
- Vollständig RoHs-konform und bleifrei
- Halogen- und antimonfreies, umweltfreundliches Bauelement
- 24-Pin-X1QFN (XEA) Gehäuse
Applikationen
- Notebooks
- Clamshells
- Tablets
- Kameras
Blockdiagramm

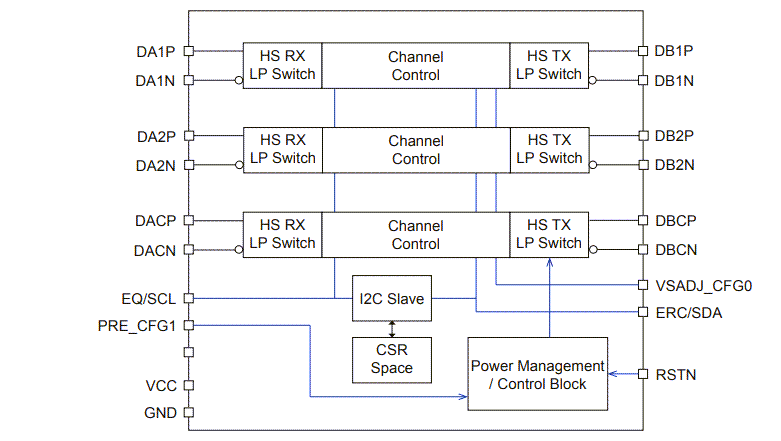

Funktionales Blockdiagramm
