Diodes Incorporated PI2EQX22024 Bidirektionaler USB Type-C™-ReTimer

Der Diodes Incorporated PI2EQX22024 bidirektionale USB Type-C™-ReTimer enthält einen adaptivem CTLE für den Empfänger und 3-Tap-Entzerrung für den Sender, um einen Kanalverlust bis zu -23 dB für eine Signalübertragung von 5 GHz zu kompensieren. Das Bauteil bietet USB 3.2-Standards für den USB Type-C-Datenmodusbetrieb. Die Betriebskonfigurationen sind über die I²C-Schnittstelle programmierbar, um 1-Lane USB3.2 Gen1x1/Gen2x1, USB3.2 Gen1x1/Gen2x1 oder USB3.2 Gen2x2 auszuwählen.

Der PI2EQX22024 von Diodes verwendet ein 1,8-V_dd-Standardnetzteil, das ein gutes stromsparendes Management erzielt. Der Retimer entspricht den USB-Link-Leistungsmanagementzuständen für den aktiven Modus (U0) und den Stromsparmodus (U1, U2 und U3). Die USB-Rx-Erkennung überwacht ununterbrochen den Steckerzustand der TX-Anschlüsse. Darüber hinaus erkennt der LFPS-Signaldetektor den LBPM (LFPS basierned auf PWM-Meldung basieren) des USB-Modus. Der PI2EQX22024 hat eine sehr niedrige Latenz mit der Leistung des Bit-Pegel-ReTimer-Designs, vom Signaleingang bis zum Ausgang (<1 ns), der eine gute Interoperabilität zwischen verschiedenen USB-Bauteilen bietet.

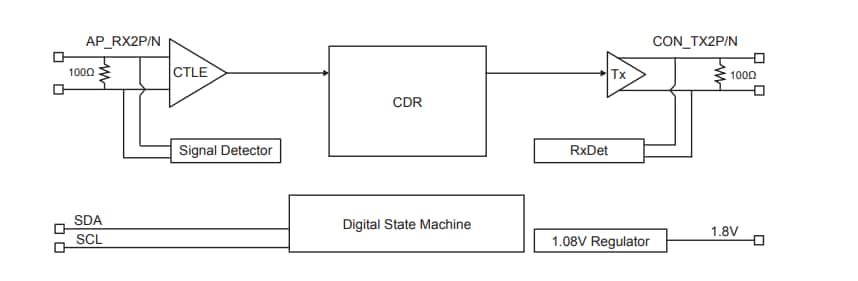

Merkmale

Konform mit USB 10 GBit/s und 5 GBit/s Standards
Unterstützt USB-Jitter-Bereinigung mit zwei Anschlüssen
Kanalverlustkompensation: -23 dB bei 5 GHz
Niedrige Latenz von <1 ns
Adaptiver Continuous Time Linear Equalizer (CTLE)
Kein Referenztakt-Design

Rx-Anschlusserkennung für stromsparende Steuerung
Wählbare Einstellung des 3-Tap-Senders
Einzelstromversorgung von 1,8 mV ±90 mV
Vollständig RoHs-konform und bleifrei
Halogen- und antimonfreies umweltfreundliches Bauteil

Applikationen

Quellgeräte, einschließlich Tablets, Smartphones, Notebooks, Desktops und All-in-One-PCs
Ableitvorrichtungen, einschließlich Monitore und Fernseher
PC-Docking, aktive Kabel und Dongle (Adapter)
