Diodes Incorporated PAM8965 12-W-Stereo-Audioverstärker der Klasse D

Der Diodes Incorporated PAM8965 12-W-Stereo-Audioverstärker der Klasse D ist ein Leistungsverstärker mit hohem Wirkungsgrad und einem integrierten synchronen Aufwärtswandler. Dieser Leistungsverstärker kann zwei Kanäle mit jeweils 12 W in 4-Ω-Lautsprechern ansteuern.Der integrierte PAM8965 Verstärker kann einen Systemwirkungsgrad von 92 % bei 7,4 V VBAT erreichen. Das Bauteil verbraucht einen niedrigen Ruhestrom von 10 mA bei 7,4 V VBAT und einen sehr niedrigen Abschaltstrom von 0,7 μA. Der PAM8965 Audioverstärker verfügt über einen DC-Schutz für Lautsprecher und eine automatische Wiederherstellung auf Kurzschlussschutz und eine thermische Abschaltung. Zu den typischen Applikationen gehören tragbare Elektronik, Bluetooth-Lautsprecher, drahtlose Lautsprecher, Musikinstrumente, Piezo-Betätiger-Antrieb mit hoher Kapazität, PDA, GPS, Virtual-Reality-3D-Active-Feedback und Spielmaschinen.

Merkmale

  • Wird mit 2,8 V bis 5 V betrieben
  • 2 x 12 W (10 % THD+N) in 4 Ω Last mit 7,4 V VBAT (2 SXP)
  • 2 x 8 W (10 % THD+N) in eine Last von 6 Ω mit 3,7 V VBAT (1SxP)
  • Die automatische Verstärkungssteuerung reagiert auf:
    • Thermisches Foldback
    • Nicht-Clip-Leistungsbegrenzung
    • VERSTÄRKUNGS-Pin
  • Extern einstellbare Verstärkung von 6 dB bis 26 dB mit 0,5-dB-Schritten
  • Außergewöhnlich hoher Gesamtsystemwirkungsgrad von 92 % bei 7,4 V VBAT
  • Sehr niedriger IQ von 10 mA bei 7,4 V VBAT für Boost + Stereo
  • Sehr niedriger Abschaltstrom: 0,7 µA
  • DC-Schutz für den Lautsprecher
  • Automatische Wiederherstellung bei Kurzschlussschutz und thermischer Abschaltung
  • Externe Audio-Feedback-Pins
  • Bleifrei und RoHS-konform
  • Halogen- und antimonfrei. Umweltfreundliches Bauteil

Applikationen

  • Tragbare Elektronik
  • Bluetooth-Lautsprecher
  • Drahtlose Lautsprecher
  • Piezo-Betätiger-Antrieb mit hoher Kapazität
  • Musikinstrumente
  • Virtual-Reality-3D-Active-Feedback
  • PDA und GPS
  • Spielautomaten

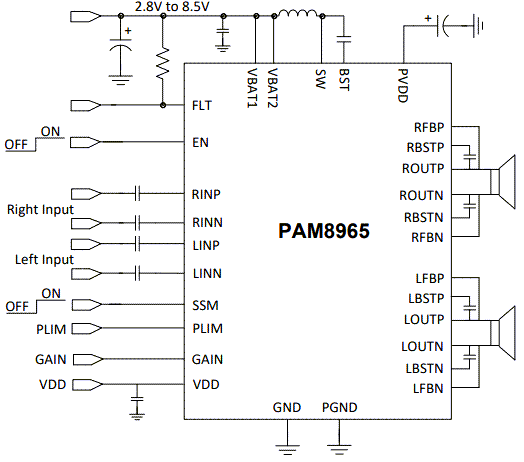

Typische Applikations-Schaltung

Applikations-Schaltungsdiagramm - Diodes Incorporated PAM8965 12-W-Stereo-Audioverstärker der Klasse D

Blockdiagramm

Blockdiagramm - Diodes Incorporated PAM8965 12-W-Stereo-Audioverstärker der Klasse D

Evaluierungskit

Veröffentlichungsdatum: 2021-08-06 | Aktualisiert: 2022-03-22
