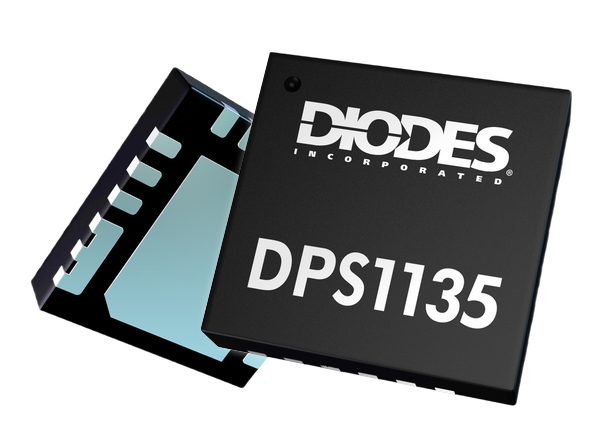

Diodes Incorporated DPS1135 USB-Power-Delivery-Schalter
Der Diodes Inc. DPS1135 USB-Power-Delivery-Schalter ist Teil einer Produktfamilie von Einkanal-Leistungsschaltern, die für USB-Power-Delivery- (USB-PD) und andere Hot-Swap-Applikationen von bis zu 24 V optimiert sind. Da der DPS1135 für bis zu 5 A ausgelegt ist, eignet er sich hervorragend für Hochleistungsapplikationen von bis zu 100 W. Mit dem Fast-Role-Swap (FRS) unterstützt der DPS1135 die Leistungsschaltung, um schnell die Systemleistung zu erhalten, wie z. B. die Versorgung eines externen Hubs mit angeschlossenen USB-Type-C™-betriebenen Geräten.
Der DPS1135 bietet ein umfassendes Maß an Schutz- und Wiederherstellungsmechanismen, wodurch die Notwendigkeit, sie separat zu erstellen, entfällt. Dadurch werden die Gesamtsystemfootprints drastisch reduziert, die BOM-Kosten reduziert und die Entwicklungszeit verbessert. Der Schutz von vorgeschalteten Bauteilen vor übermäßigen Spannungen wird durch die integrierte Sperrstrom-Schutzfunktion gehandhabt, welche die IN- und OUT-Anschlüsse kontinuierlich überwacht. Die Kurzschluss-Sicherung und die Übertemperatur-Abschaltung begrenzen die Auswirkungen auf das System, beispielsweise solche, die durch externe Fehlerbedingungen verursacht werden, um die Robustheit und Zuverlässigkeit des Systems insgesamt zu verbessern.
Konfigurierbare Funktionen maximieren die Designflexibilität und umfassen eine unabhängige schnelle Entladung der IN- und OUT-Anschlüsse, um zeitnahe sichere Zustände zu gewährleisten. Die Eingangsspannungs- und Ausgangsstrombegrenzungen können ebenfalls eingestellt werden, um nachgeschaltete Bauteile zu schützen. Die einstellbare Anstiegszeit reduziert den Einschaltstrom und bietet Systemstabilität. Der DPS1135 von Diodes Inc. ist in einem kompakten QFN4040-Gehäuse mit einer niedrigen Profilhöhe von 0,8 mm und einem Footprint von 4 mm x 4 mm untergebracht und wird problemlos in Endsysteme, wie z. B. Mobiles Computing, PC-Peripherie, Heimelektronik, Messgeräte und viele andere USB-Typ-C-Applikationen integriert.
Merkmale
- Großer Betriebsspannungsbereich: 4,5 V bis 24 V
- Einkanal-Leistungsschalter mit integrierten einstellbaren Strom- und Spannungsbegrenzungen
- Fähigkeit, die Eingangs- und Ausgangsanschlüsse entweder einzeln oder gleichzeitig über zwei externe Steuerpins zu entladen
- Kurze Anschwingzeit bei Kurzschlüssen von 2 µs
- RDS(ON) von Embedded-Leistungs-MOSFET bei 30 mΩ
- Verstellbare DV/DT-Steuerung bei der Inbetriebnahme
- Umfassende integrierte Fehlererkennungs- und Wiederherstellungmechanismen wie Eingangs-Unterspannungssperre, Sperrspannung und Stromsperrung, thermische Abschaltung, Überstromschutz und Kurzschluss-Sicherung sorgen für die Systemintegrität.
- Störungsmeldung (FAULTB) mit Verzögerungszeit bei 7 ms (typisch)
- Unterstützung für schnellen Rollentausch (Fast Role Swap)
- Vollständig RoHs-konform und bleifrei
Applikationen
- Notebook, Desktop, AIO-PCs, Server und Tablets
- Docking-Stationen, Universal- und Multimedia-Hubs
- FPTVs, PC-Monitore
- Set-Top-Boxen, Gateways in Wohnhäusern, Speichergeräte
- Leistungsschutz in Industrie- und Fahrzeugapplikationen

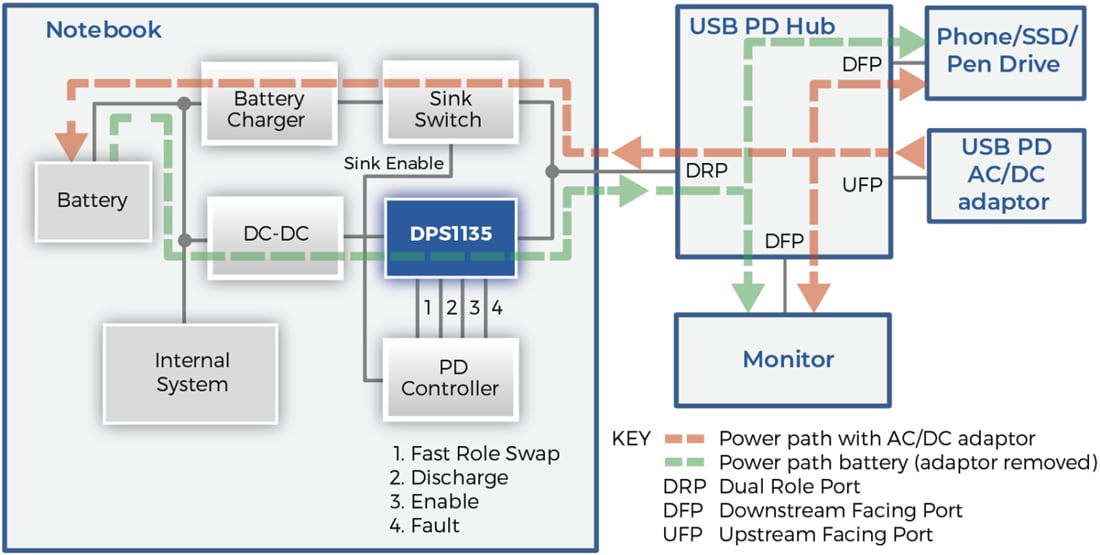

Typische Applikation
