Diodes Incorporated AP7383/AP7384 Mikropower-Low-Dropout-Regler
Diodes Inc. AP7383/AP7384 Mikropower-Low-Dropout-Regler mit großer Eingangsspannung verfügen über einen großen Eingangsspannungsbereich von bis zu 30 V für den AP7383 und bis zu 40 V für den AP7384. Zusammen mit einer hohen Genauigkeitstoleranz von 1 % eignen sich die AP7383/AP7384 Regler hervorragend für den Einsatz in verschiedenen USB- und tragbaren Bauteile. Die AP7383/AP7384 Regler maximieren die Systembetriebszeiten mit ihrem extrem niedrigen Ruhestrom und bieten eine verlängerte Batterielaufzeit in batteriebetriebenen Produkten.
Der AP7383 bietet feste Ausgangsspannungsversionen von 1,8 V, 3,0 V, 3,3 V, 3,6 V, 4,15 V, 4,4 V und 5,0 V. Der AP7383 Regler sind in den platzsparenden SOT25-Gehäuse (mit und ohne Freigabe) und SOT89-Gehäuse (ohne Freigabe) in grünem Spritzguss verfügbar und RoHS-konform. Der AP7484 bietet feste Ausgangsspannungsversionen von 2,8 V, 3,3 V, 5 V und 7 V. Der AP7484 ist in platzsparenden SOT23-, SOT89- und TO92-Gehäusen in grünem Spritzguss verfügbar und ist RoHS-konform.
Die AP7383/AP7384 Mikropower-Low-Dropout-Regler mit großem Eingangsspannungsbereich bieten eine eingebaute Übertemperaturschutzfunktion (OTP), die das System vor Übertemperaturbedingungen schützen.
Merkmale
- Großer Eingangsspannungsbereich: 3,5 V bis 30 V (AP7383); 3,5 V bis 40 V (AP7384)
- Großer Ausgangsspannungsbereich: 1,8 V bis 5 V (AP7383); 2,8 V bis 7 V (AP7384)
- Geringer Ruhestrom: 1,8 µA (AP7383); 2,5 µA (AP7384)
- Zwei Pinbelegungen in SOT25- und SOT89-Gehäusen (AP7383); SOT23-, SOT89- und TO92-Gehäusen (AP7384)
- 1,0 % Ausgangsgenauigkeit bei Raumtemperatur
- Eingebaute Übertemperaturschutz-Funktion (OTP)
- Niedriger Erdstrom
- Hohe Ausgangsspannungsgenauigkeit
- Kompatibel mit Keramikkondensatoren mit niedriger ESR
- Hervorragende Leitungs- und Lastregelung
- Thermische Abschaltfunktion
- Vollständig RoHS-konform und bleifrei
Applikationen
- Batteriebetriebene Geräte
- Tablets
- Robuster PC
- Notebook-Computer
- Tragbare Datengeräte
- Messgeräte
Weitere Ressourcen

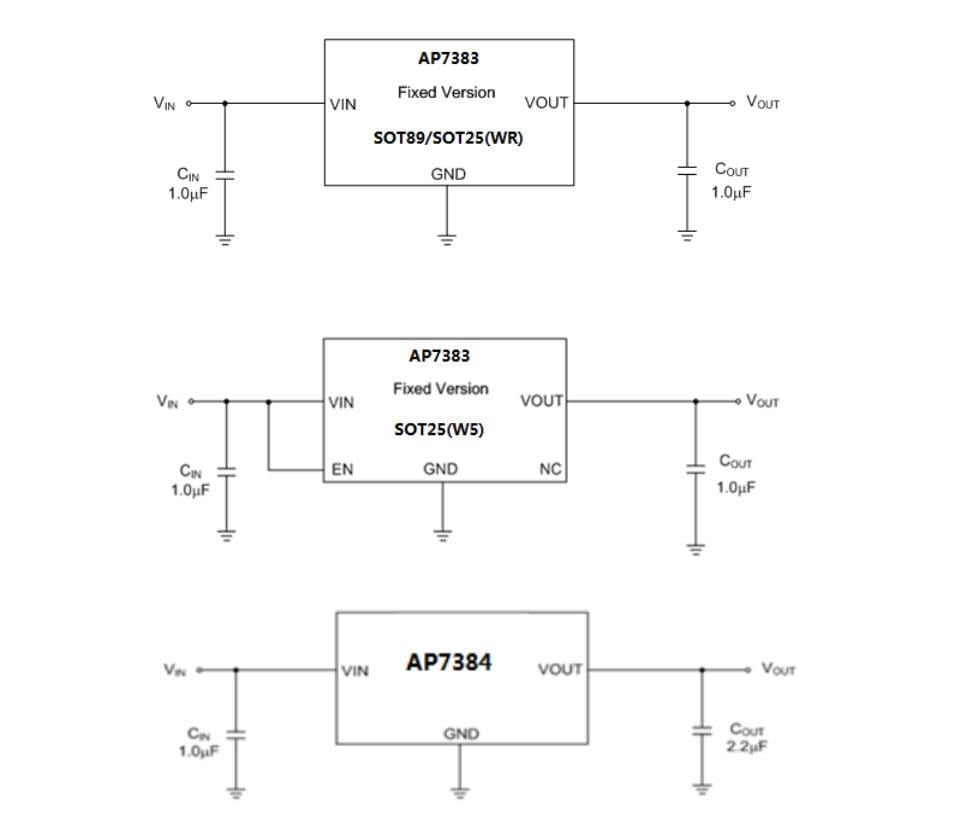

Typische Applikations-Schaltungen
Veröffentlichungsdatum: 2019-06-11
| Aktualisiert: 2023-07-21
