Diodes Incorporated AP43776Q USB Typ–C™ Protokoll Decoder

Der USB Type-C™ Protokolldecoder AP43776Q von Diodes Incorporated ist ein hochintegrierter Protokolldecoder mit zwei Kanälen für PD3.1/PPS, BC 1.2 und QC. Dieser Protokoll-Decoder unterstützt den gesamten Bereich der PPS-APDO von 3,3 V bis 21 V mit einer Spannungsauflösung von 21 mV/Schritt. Darüber hinaus unterstützt der Protokolldecoder AP43776Q einen Strom von bis zu 6 A mit einer Auflösung von 50 mA/Schritt für das Leistungsmanagement. Dieser Protokolldecoder verfügt über eine e-Maker-Erkennung, V_{CONN-Fähigkeit} von 30 MA, I²C-Schnittstelle und Interrupt, eine Herabstufung der Ausgangsleistung bei niedrigem Batteriestand und eine Feuchtigkeitserkennung zwischen DP und DN. Der Protokolldecoder AP43776Q verfügt außerdem über einen integrierten ADC und einen Mehrkanal-Multiplexer zur Spannungs- und Temperaturmessung.

Der AP43776Q Protokoll-Decoder bietet einen Embedded-MCU und integrierte ADC-Wandler für die Spannungs- und Temperaturmessung. Dieser Protokolldecoder unterstützt intelligente Energieverwaltungsfunktionen, wie z. B. ein Leistungsteilungsschema zwischen zwei angeschlossenen USB Type-C-PD-Bauteilen. Der AP43776Q Protokoll-Decoder ist RoHS-konform und bleifrei, halogen- und antimonfrei. Dieser Protokoll-Decoder eignet sich hervorragend für Fahrzeuganwendungen, die eine spezifische Änderungssteuerung erfordern.

Merkmale

AEC-Q100–qualifiziert
- Bauelementtemperaturklasse:
  - Temperaturbereich: -40 °C bis +125 °C
- HBM-ESD-Bauteilklassifikation Stufe H3A
- CDM-ESD-Bauteilklassifikation Stufe C5
Unabhängiger Zweikanal-USB-Typ-C-PD3.1/PPS-Decoder
6206 USB-IF PD3.1/PPS-zertifizierte TID
Zertifizierungsnummer QC20211008263 für Schnellladung QC5
PD3.1/vollständiger Bereich für PPS V_out (Spannungsbereich von 3,3 V bis 21 V)
Konform mit BC1.2 DCP–Modus FÜR QC2.0/3.0/4/4/+/5
Typ-C-PD Displayanschluss Alternativmodus
Downstream–Bauelement und Datenübertragung ermöglichen
Eingebauter ADC und ein Mehrkanal-Multiplexer zur Spannungs- und Temperaturmessung
Erkennung von e-Markern und V_CONN 30 mA Fähigkeit
Kompensation von Kabelverlusten

I²C–Schnittstelle und Interrupt
Universal-I/Os zur Unterstützung verschiedener Applikationen
Bis zu 24 V CC1/CC2 zu VBUS Kurzschlussschutz
Feuchtigkeitserkennung zwischen DP und DN
Thermischer Schutz durch externen NTC
Herabstufung der Ausgangsleistung bei schwacher Batterie
Integrierter MCU mit 12-KB-OTP-ROM für das Hauptapplikationsprogramm mit Multi-Time-programmierbaren ROM (MTP ROM) Blöcken für die Anpassung

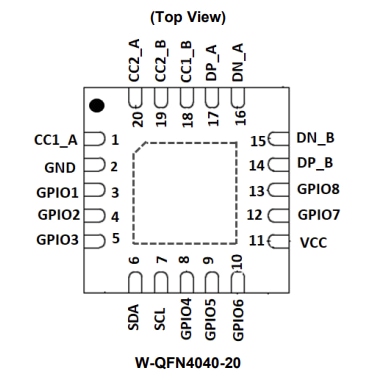

W-QFN4040-20-Gehäuse (SWP) (4x4, Rastermaß von 0,5 mm)
RoHS-konform
Blei, halogen– und antimonfrei
