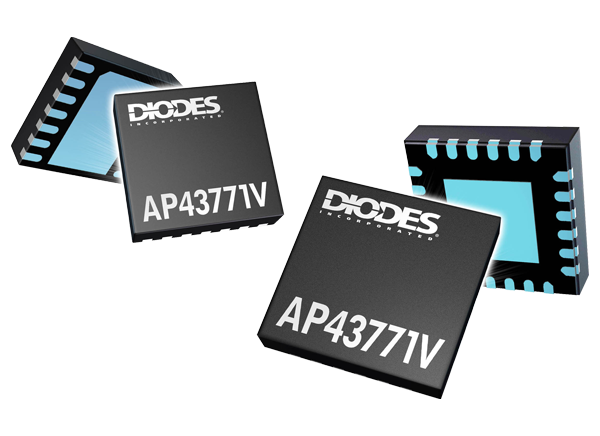

Diodes Incorporated AP43771V USB Stromversorgungscontroller
Diodes Incorporated AP43771V USB - Power-Delivery - Controller sind integrierte USB-Typ-C ®- Bauteile, die für USB - Typ-C - adapter und Ladegerät-Applikationen ausgelegt sind. Diese Controller unterstützen PPS Augmented Power Data Object (APDO) mit einer Spannungsauflösung von 20 mV/Schritt und einer Stromauflösung von 50 mA/Schritt für das Power Management. Die{sp}AP43771V USB Type-C Stromversorgungscontroller sind kompatibel mit dem Qualcomm® QC4/4+/QC5 Protokoll, das USB Power Delivery Rev3.0 V1.2 unterstützt. Diese Controller können ein robustes Schutzsystem mit integrierten OVP/OCP/SCP/OTP-Funktionen bieten. Die USB-Typ-C-Stromversorgungscontroller AP43771V sind mit einem einmalig programmierbaren ROM für die Hauptfirmware und einem mehrfach programmierbaren ROM für Benutzerkonfigurationsdaten ausgestattet.
Merkmale
- 3,3 V bis 24 V Betriebsspannungsbereich
- Kompatibel mit USB-PD Rev3.0 V1.2
- Qualcomm QC4/4+/QC5-Protokoll zertifiziert (QC20201127203)
- Integrierter Regler für CV- und CC-Steuerung
- Unterstützt den Stromsparmodus
- Unterstützt I2C-Schnittstelle
- Unterstützt SCP/OTP/OVP/UVP mit automatischem Neustart
- Externe n-MOSFET-Steuerung für VBUS-Power-Delivery
- One-Time-Programmable (OTP) für Haupt-Firmware
- Multi-Time-Programmable (MTP) für Systemkonfiguration
- RoHS-konform und bleifrei
Applikationen
- USB-Typ-C-Adapter/-Ladegerät
- USB-PD-Wandler

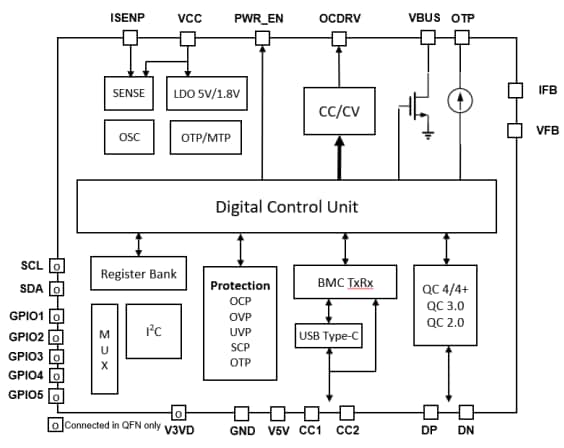

Blockdiagramm
Verwandte Produkte
Diodes Incorporated AP43771 Leistungsstarker USB-Typ-C-PD-Controller
Für USB-Typ-C-Adapter-/Ladegerät-Applikationen ausgelegt und mit dem QC4/QC4+-Protokoll von Qualcomm kompatibel.
Diodes Incorporated AP43770 USB-Type-C™-PD-Controller
Hochleistungs-Controller mit einer dedizierten USB-Typ-C-Power-Delivery, der über einen PD3.0 PPS-Decoder verfügt.
Veröffentlichungsdatum: 2021-10-20
| Aktualisiert: 2022-03-11
