Diodes Incorporated AP22615AWU-EVM Evaluierungsmodul
Das Evaluierungsmodul AP22615AWU-EVM von Diodes Incorporated ist eine Plattform zur Evaluierung des Betriebsverhaltens der AP22615/AP22815-Leistungsschalter. Diese Leistungsverteilungsschalter bieten einen Ausgangsüberspannungsschutz (OVP) und sind für USB- und andere Hot-Swap-Applikationen ausgelegt.
Das Evaluierungsmodul AP22615AWU-EVM von Diodes Inc enthält alle passiven Bauelemente, die für den Betrieb des Bauteils erforderlich sind. Der Eingangs-Pin sollte an eine externe Versorgung angeschlossen werden; der Ausgang sollte an eine Last angeschlossen werden.
Merkmale
- Eingangsspannungsbereich: 3,0 V bis 5,5 V
- Einschaltwiderstand: 40 mΩ
- Integrierter Soft-Start mit einer typischen Anstiegszeit von 2,1 ms
- Fehlerbericht (FLG) Tastzeit (7 ms typisch)
- Genaue, einstellbare Strombegrenzung: 0,4 A bis 4,0 A (nur AP22615)
- ESD-Schutz: 2 kV HBM, 200 V MM
- Active-Low- oder Active-High-Freigabe
Verwandte Produkte
Diodes Incorporated AP22815/AP22615 Stromverteilungsschalter
Sind für USB- und andere Hot-Swap-Applikationen mit Ausgangsüberspannungsschutz ausgelegt.

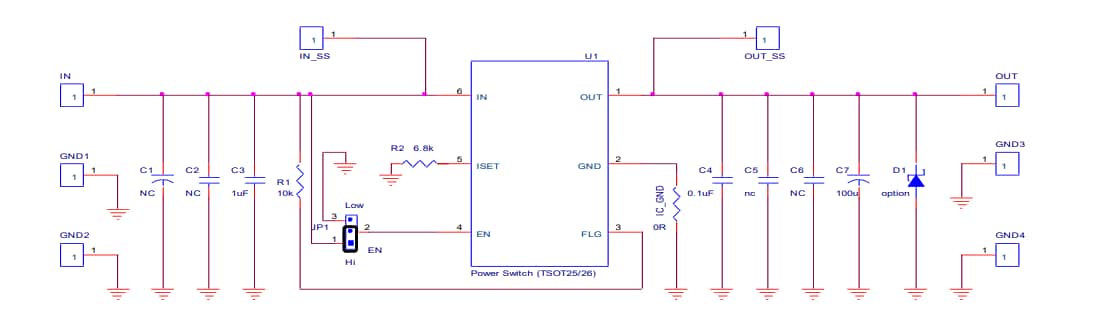

Schaltplan
Übersicht
