Diodes Incorporated AL8866Q Aufwärts-/Abwärts-, Aufwärts-, Abwärts- und SEPIC-Wandler

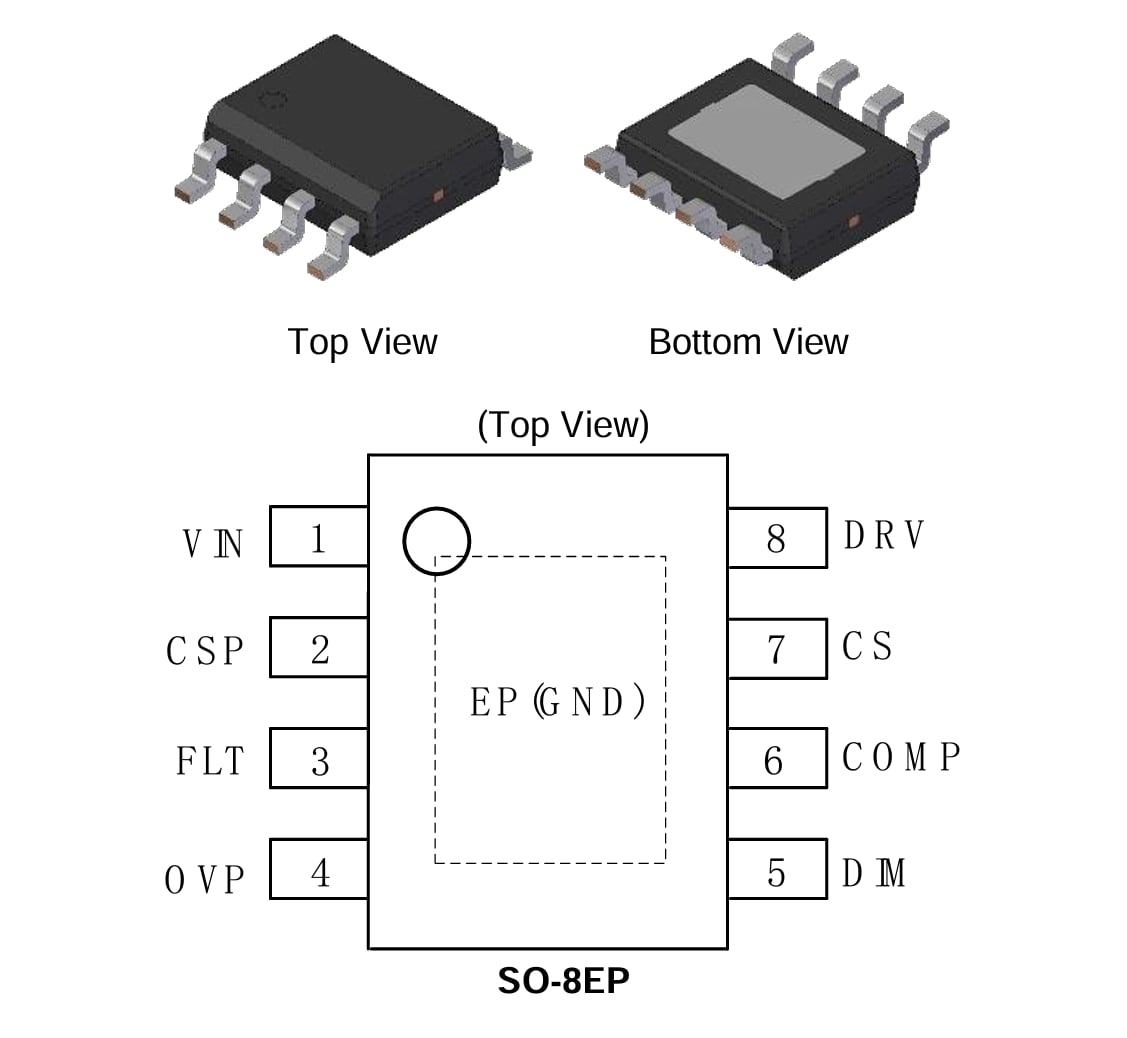

Der Aufwärts-/Abwärts-, Aufwärts-, Abwärts- und SEPIC-Wandler AL8866Q von Diodes Incorporated ist zur Ansteuerung eines externen MOSFETs für Hochleistungs-Automotive-LED-Applikationen ausgelegt. Der AL8866Q bietet einen breiten Eingangsstromversorgungsbereich von 4,7 V bis 85 V. Das Bauteil implementiert eine Festfrequenz-Spitzenstrommodus-Steuerarchitektur, um eine Frequenzspreizungsmodulationstechnik zusammenzuführen und eine niedrige EMI-Leistung zu erreichen. Der Aufwärts-/Abwärts-, Aufwärts-, Abwärts- und SEPIC-DC-Schaltregler (Single-Ended Primary-Inductance) regelt den LED-Strom mit analogen oder PWM-Verdunkelungsmethoden. Das analoge Verdunkelungsverhalten mit einem linearen Bereich von über 100: 1 wird durch Variation der Spannung am DIM-Pin erreicht.

Der AL8866Q von Diodes Incorporated verwendet einen Open-Drain-Fehlerausgang und zeigt Schutzbedingungen wie z. B. LED-Ausgangsüberspannung, LED-Ausgang offen/kurzgeschlossen, Zyklus-für-Zyklus-Überstromschutz, Messwiderstand und Induktor/Diode kurzgeschlossen, Dioden offen und thermische Abschaltung an.

Merkmale

AEC-Q100 (Klasse 1)
Großer Eingangsspannungsbereich von 4,7 V bis 85 V
Vordefinierte 400-kHz-Schaltfrequenz (werksseitig eingestellt)
Frequenzspreizungsmodulation für niedrige EMI
1 % bis 100 % analoger Verdunkelungsbereich
- 100 % Verdunkelungsstufe ±3 % Stromgenauigkeit
- 20 % Verdunkelungsstufe ±12 % Stromgenauigkeit
PWM-Verdunkelungsverhältnis 100: 1 bei 200 Hz PWM-Frequenz
Programmierbarer Soft-Start
Fehlerstatusanzeige für Schutzfunktionen
