Diodes Incorporated AL8841Q Automotive-Abwärts-LED-Treiber
Diodes Incorporated AL8841Q Automotive-Abwärts-LED-Treiber sind DC-DC-Abwärtswandler mit Hysterese-Modus, die für den effizienten Antrieb einzelner oder mehrerer reihengeschalteter LEDs von einer Spannungsquelle ausgelegt sind, die höher als die LED-Spannung ist. Die Bauteile werden von einer Eingangsversorgung zwischen 4,5 V und 40 V betrieben und bieten einen extern einstellbaren Ausgangsstrom bis zu 1 A für TSOT25 und 1,5 A für das MSOP-8EP-Gehäuse. Diese Wandler können je nach Versorgungsspannung und externen Komponenten bis zu 60 W Ausgangsleistung liefern. Der AL8841Q enthält einen Leistungsschalter und eine High-Side-Ausgangsstrommessschaltung, die einen externen Widerstand zur Einstellung des durchschnittlichen Nennausgangsstroms verwendet.
Die Verwendung eines externen Steuersignals am CTRL-Pin ermöglicht die Verdunkelung. Der CTRL-Pin akzeptiert entweder eine DC-Spannung oder ein PWM-Signal. Ein externer Kondensator vom CTRL-Pin zur Masse kann die Sanftanlaufzeit anpassen. Durch das Anlegen einer Spannung von 0,3 V oder niedriger auf den CTRL-Pin wird der Leistungsschalter ausgeschaltet. Der AL8841Q von Diodes Incorporated ist in einem thermisch verbesserten MSOP-8EP-Gehäuse und im TSOT25-Gehäuse mit kleinem Footprint verfügbar.
Merkmale
- Breiter Eingangsspannungsbereich von 4,5 V bis 40 V
- Bis zu 1 A Ausgangsstrom für TSOT25 und 1,5 A für MSOP-8EP
- Interner 40 V NDMOS-Schalter
- Typische Ausgangsstromgenauigkeit von 4 %
- Einzelpin für Ein/Aus und Helligkeitssteuerung durch DC-Spannung oder PWM-Signal
- Empfohlener analoger Verdunkelungsbereich: 10 % bis 100 %
- Sanftanlauf
- Hoher Wirkungsgrad (bis 97 %)
- LED-Kurzschluss-Sicherung
- Inhärenter Leerlauf-LED-Schutz
- Übertemperaturschutz (OTP)
- Bis zu 1 MHz Schaltfrequenz
- MSOP-8EP- und TSOT25-Gehäuse erhältlich in umweltfreundlicher Formkomponente (kein Br, Sb)
- Geeignet für Fahrzeuganwendungen, die eine spezifische Änderungssteuerung erfordern
- Qualifiziert gemäß AEC-Q100 Klasse 1
- PPAP-fähig
- Hergestellt in IATF16949-zertifizierten Anlagen
- Vollständig RoHS-konform und völlig bleifrei
- Halogen- und antimonfreies umweltfreundliches Bauteil
Applikationen
- Automotive-Tagfahrlampen
- Auto-Nebelscheinwerfer für vorne und hinten
- Automotive-Dreh-/Bremsleuchten
- Dimmbare Automotive-Innenbeleuchtung
Typische Applikations-Schaltung

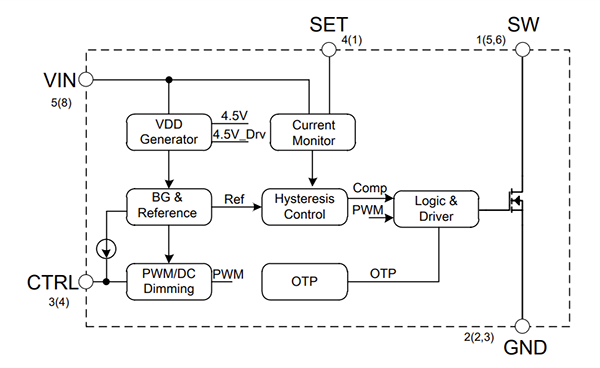

Funktionales Blockdiagramm
Veröffentlichungsdatum: 2024-04-05
| Aktualisiert: 2024-06-25
