Diodes Incorporated AL5819 36V Low-Dropout-Linear-LED-Treiber

Der lineare LED-Treiber AL5819 von Diodes Incorporated mit 36 V und niedrigem Dropout bietet eine ausgezeichnete Temperaturstabilität und eine einstellbare Ausgangsstrombelastbarkeit. Der AL5819 stellt den LED-Strom mit Standardwiderständen ein und vereinfacht so die Entwicklung von linearen und isolierten oder nicht isolierten LED-Treibern. Das Gerät ist eine optimale Lösung, um einen konstanten Strom für eine einzelne LED-Kette zu liefern.

Der AL5819 36-V-Low-Dropout-Linear-LED-Treiber von Diodes Inc. verfügt über einen Open-Drain-Ausgang, der bis zu 36 V schwingen kann und somit lange LED-Ketten ansteuern kann. Der RSET-Pin befindet sich außerhalb des LED-Strompfads und regelt die Genauigkeit, während die für die Regulierung des LED-Stroms erforderlichen Overheads minimiert werden. Dies führt zu einer geringeren Verlustleistung im Vergleich zu herkömmlichen linearen LED-Treibern.

Der AL5819 LED-Treiber ist im SOT26-Gehäuse (Typ SM) untergebracht.

Merkmale

  • Bis zu 36 V Vin Open-Drain-Ausgang
  • Temperaturbereich: -40 °C bis +125 °C
  • 5 kV ESD HBM für VIN-Pin, 2 kV ESD HBM für alle anderen Pins
  • Für den normalen Betrieb ist kein externer Kondensator erforderlich
  • Unterstützung der LED-Dimmung durch Stromversorgungs-Vin
  • Unterstützt LED-Dimmung durch RSET-Steuerung
  • Parallelschaltung von Geräten zur Erhöhung des Ausgangsstroms
  • Hohe LED-Stromtoleranz: ±5 % bei 30 mA
  • Niedrige Dropout-Spannung auf dem LED-Pin: 250 mV max. bei 60 mA
  • Hoher Versorgungsspannungsdurchgriff
  • Geringe Temperaturdrift
  • Thermische Rückwand
  • Ausgangsstrom bis zu 100 mA
  • Vollständig RoHs-konform und bleifrei
  • Halogen- und antimonfrei

Applikationen

  • LED-Streifen
  • LED-Anzeigen und Kanalbuchstaben
  • Gebäude- und Landschaftsbeleuchtung
  • Einzelhandelsbeleuchtung in Kühlschränken, Tiefkühltruhen und Verkaufsautomaten
  • Beschilderung und dekorative LED-Beleuchtung

Pin-Belegungen

Diodes Incorporated AL5819 36V Low-Dropout-Linear-LED-Treiber

Typische Applikations-Schaltung

Applikations-Schaltungsdiagramm - Diodes Incorporated AL5819 36V Low-Dropout-Linear-LED-Treiber

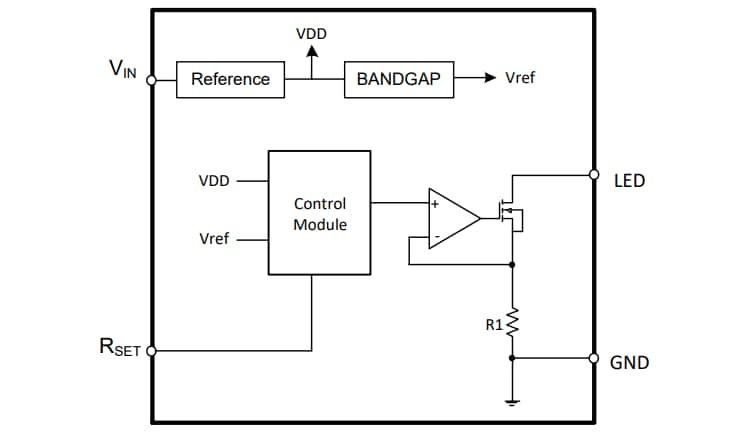

Funktionales Blockdiagramm

Blockdiagramm - Diodes Incorporated AL5819 36V Low-Dropout-Linear-LED-Treiber
Veröffentlichungsdatum: 2022-07-18 | Aktualisiert: 2022-11-03
