Diodes Incorporated AL1698K Hoher Wirkungsgrad Dimmbarer LED-Treiber
Diodes Incorporated AL1698K Hoher Wirkungsgrad Dimmbarer LED-Treiber ist ein hoher Wirkungsgrad, hohe Leistungsfähigkeit, Hochleistungsfaktor und Hochstrom-Präzisions-Boost, Auf-/Abwärtswandler und Flyback dimmbarer LED-Treiber, der für dimmbare Triac-LED-Lampenapplikationen entwickelt wurde. Der AL1698K ermöglicht einen genauen Ausgangsstrom über eine umfassende Netz- und Lastregelung. Boost-Topologie ermöglicht es dem Bauelement, einen Wirkungsgrad von über 90% zu erreichen und damit die Anforderungen der Beleuchtungsvorschriften an einen hohen Wirkungsgrad zu erfüllen. Eine hohe Schaltfrequenz arbeitet im Grenzleitmodus (BCM), um EMI/EMC-Design und -Tests zu erleichtern.
Der AL1698K dimmbare LED-Treiber mit hohem Wirkungsgrad von Diodes Inc verfügt über einen integrierten Hochspannungs-JFET, mit dem sich das System schnell einschalten lässt der Benutzern ein einfaches und stabiles VCC -Versorgungsdesign ermöglicht. Der AL1698K LED-Treiber enthält einen 600V/2A Hochspannungs-MOSFET. Er kann sowohl 120VAC als auch 230VAC dimmbare Triac-Applikationen abdecken, indem er den externen Hochspannungs-MOSFET eliminiert und so die BOM-Kosten des Systems reduziert. Der AL1698K verfügt über einen integrierten Triggerpunkt für den thermischen Foldback-Schutz, der den Ausgangsstrom automatisch reduziert. Weitere Schutzfunktionen erhöhen die Sicherheit und die Zuverlässigkeit des LED-Beleuchtungssystems.
Die AL1698K-Verdunkelungskurve entspricht dem NEMA SSL6-Standard. Der AL1698K eignet sich für eine große Auswahl an Dimmern, wie z.B. Vorder- und Hinter-Edge, um eine Tiefe Verdunkelung bis auf 1% zu erreichen.
Der AL1698K LED-Treiber ist in einem SO-7-Gehäuse untergebracht.
Merkmale
- Hoher Wirkungsgrad >90% (Boost-Topologie)
- ±3 % Enge Strommessungstoleranz
- Interne Schutzfunktionen
- Unterspannungssperre (UVLO)
- Leading-Edge-Blanking (LEB)
- Zyklus-für-Zyklus-Überstromschutz (OCP)
- Überspannungsschutz (OVP)
- Ausgangskurschlussschutz (OSP)
- Thermischer Foldback-Schutz (TFP)
- Übertemperaturschutz (OTP)
- 310µA Niedriger Betriebsstrom
- NEMA SSL6-konforme Verdunkelungskurve
- Integration von HV JFET
- Einwickelinduktivität
- Große Auswahl an kompatiblen Dimmern
- Integration von 600V/2A MOSFET
- SO-7-Gehäuse
- Völlig bleifrei und vollständig RoHs-konform
- Halogen- und antimonfreies umweltfreundliches Bauteil
Applikationen
- Netz-Retrofit-Tx-Röhren-LED Lampen
- LED-Hochregallampen
- LED-Stromversorgungsmodule
- Triac Dimmbare LED-Lampen
Ressourcen

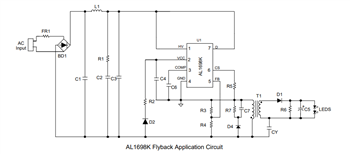

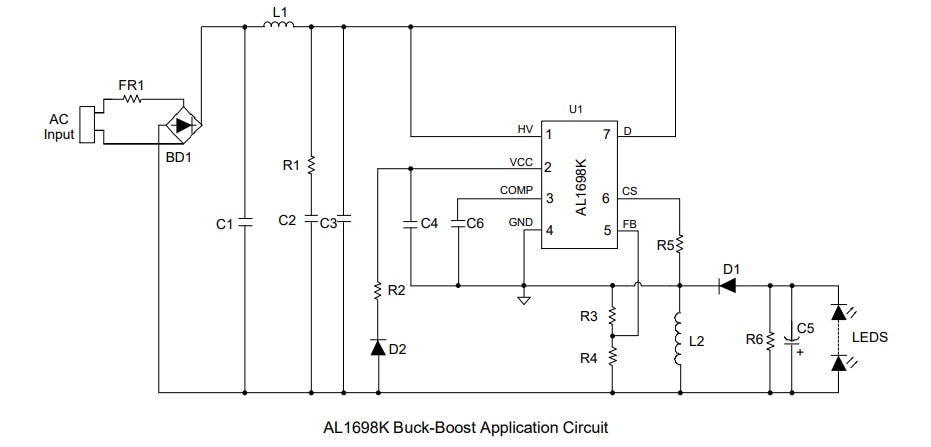

Typische Applikationsschaltungen
Blockdiagramm

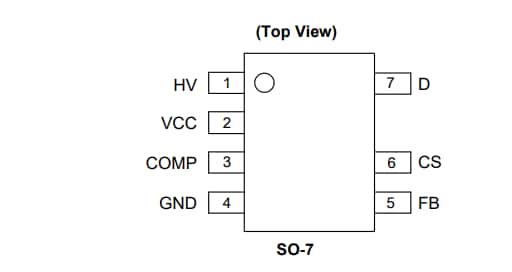

Pin-Belegungen
