Diodes Incorporated AP7387Q Automotive-µLDO-Regler
Die AP7387Q µ-LDO-Regler für Kraftfahrzeuge von Diodes Incorporated verfügen über einen großen Eingangsspannungsbereich von 5 V bis 60 V, einen niedrigen Ruhestrom und einen hohen PSRR. Der AP7387Q bietet einen Ausgangsstrom von 150 mA und liefert ein schnelles Leitungs-/Last-Einschwingverhalten gegen die schnellen Änderungen derEingangsspannung und des Laststroms.
Die AP7387Q Automotive-µLDO-Regler enthalten eine Spannungsreferenz, einen Fehlerverstärker, ein Widerstandsnetzwerk zur Einstellung der Ausgangsspannung, eine Strombegrenzungsschaltung für den Stromschutz, eine Kurzschluss-Sicherung und eine thermische Abschaltung.
Der AP7387Q bietet Versionen mit fester Ausgangsspannung von 3,0 V, 3,3 V, 3,6 V und 5 V und ist in SOT89- und U-DFN2020-6-Gehäusen (SWP) (Typ UXC) untergebracht.
Merkmale
- Großer Eingangsspannungsbereich: 5 V bis 60 V
- Maximaler Ausgangsstrom: 150 mA
- Dropout-Spannung
- VDROP = 700 mV bei IOUT = 100 mA (typisch)
- VDROP = 1.100 mV bei IOUT = 150 mA (typisch)
- 2 μA (Typ.) Niedriger Ruhestrom
- Hohe Ausgangsspannungsgenauigkeit: ±2 %
- Hoher PSRR von 70 dB bei 1 kHz
- Hervorragende Leitungs- und Lastregelung
- Thermische Abschaltfunktion
- Kurzschluss-Sicherungsfunktion
- Ausgangsstrombegrenzung
- Vollständig RoHs-konform und bleifrei
- Bleifreies und antimonfreies, umweltfreundliches Bauteil
- Der AP7387Q eignet sich für Fahrzeuganwendungen, die eine spezifische Änderungssteuerung erfordern; dieses Bauteil ist AEC-Q100-qualifiziert, PPAP-fähig und wird in IATF 16949-zertifizierten Anlagen hergestellt.
Applikationen
- Betrieb von MCUs und CAN-/LIN-Transceivern
- Automotive-Haupteinheiten
- EV- und HEV-Batteriemanagementsysteme
- Bordnetzsteuermodule
- Getriebeststeuereinheiten (TCUs)
Typische Applikations-Schaltung

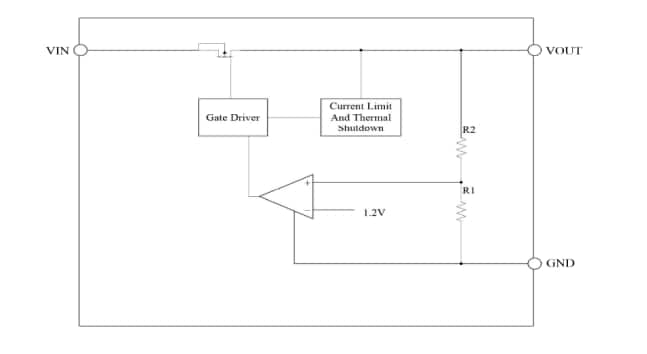

Funktionales Blockdiagramm
