Diodes Incorporated AP61300/AP61302 Synchrone 3-A-Abwärtswandler
Diodes Incorporated AP61300/AP61302 Synchrone 3-A-Abwärtswandler verfügen über einen großen Eingangsspannungsbereich von 2,4 V bis 5,5 V. Das Bauteil enthält einen 70-mΩ-High-Side-Leistungs-MOSFET und einen 50-mΩ-Low-Side-Leistungs-MOSFET. Dadurch wird eine DC/DC-Abwärtswandlung mit hohem Wirkungsgrad ermöglicht. Der AP61300/AP61302 kann die Anzahl externer Komponenten aufgrund der Übernahme einer konstanten On-Time-Steuerung (COT) reduzieren. Dadurch wird ein schnelles Einschwingverhalten, eine einfache Schleifenstabilisierung und eine niedrige Ausgangsspannungswelligkeit ermöglicht. Das Bauteil ist in einem SOT563-Gehäuse verfügbar.
Merkmale
- VIN: 2,4 V bis 5,5 V
- Ausgangsspannung (VOUT): 0,6 V bis VIN
- Dauerausgangsstrom: 3 A
- Referenzspannung: 0,6 V ±2 %
- Niedriger Ruhestrom: 19 µA (Impulsfrequenzmodulation)
- Schaltfrequenz: 2,2 MHz (VIN = 5 V, VOUT = 1,8 V)
- Wirkungsgrad von bis zu 84 % bei geringer Last von 5 mA
- Programmierbarer Betriebsmodus über EN
- Impulsfrequenzmodulation
- Pulsweitenmodulation unabhängig von der Ausgangslast
- Low-Dropout-Modus (LDO)
- Power-Good-Anzeige
- AP61302
- Schutzschaltungen
- Unterspannungssperre (UVLO)
- VIN-Überspannungsschutz (OVP)
- Spitzenstrombegrenzung
- Talstrombegrenzung
- Thermische Abschaltung
- Vollständig RoHS-konform und völlig bleifrei
- Halogen- und antimonfreies umweltfreundliches Bauteil
- Für Fahrzeuganwendungen geeignet, die eine spezifische Änderungssteuerung erfordern (d. h. Bauteile, die gemäß AEC-Q100-/Q101-/Q-200-qualifiziert sind, PPAP
-fähig sind und in IATF 16949-zertifizierten Anlagen hergestellt werden)
Applikationen
- Verteilte Bus-Stromversorgungen: 5 V
- Weißware und kleine Haushaltsgeräte
- FPGA-, DSP- und ASIC-Versorgungen
- Netzwerk-Videokameras
- Drahtlose Router
- Unterhaltungselektronik
- Universal-Punktlast

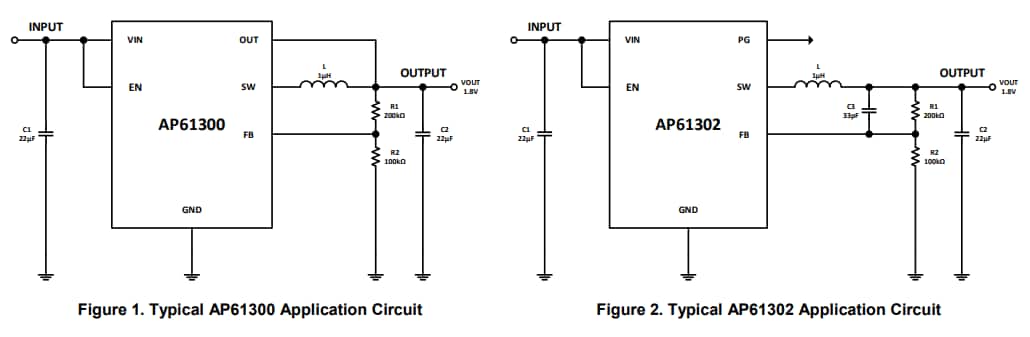

Typische Applikations-Schaltung
Veröffentlichungsdatum: 2021-01-28
| Aktualisiert: 2022-03-11
