Digi ConnectCore® 6+ Development Kit

Das DIGI ConnectCore® 6+ Development Kit bietet eine leistungsstarke Universal-Plattform für Bauteile mit Smart-Vernetzung. Das ConnectCore 6+ Development Kit enthält alles, was für die Entwicklung und ein schnelles Prototyping von Applikationen basierend auf der ConnectCore 6+ Plattform benötigt wird. Der darin enthaltene Single-Board-Computer basiert auf dem ConnectCore 6+ System-on-Modul (SOM) und bietet eine skalierbare NXP i.MX6 QuadPlus-Performance sowie eine vorab zertifizierte Bluetooth® 4.2- und Wi-Fi®-Integration. Der ConnectCore 6+ SBC enthält außerdem ein DIGI XBee HF-Modul und Optionen für Mobilfunkverbindung, Gigabit-Ethernet-Unterstützung, Unterstützung für Multidisplays/Kameras und Audio, externe Speicherung, Erweiterungssteckverbinder und Zuverlässigkeit in rauen Umgebungen.

Im Development Kit ist ein Netzteil, Kabel, Adapter und eine Antenne für einen sofortigen Einsatz enthalten.

Technische Daten

  • Applikationsprozessor:
    • Das i.MX6QuadPlus von NXP umfasst eine Quad-Core-Arm®-Cortex®-A9-Plattform mit bis zu 1,2 GHz und 1 MB L2-Cache sowie eine optimierte 64-Bit-DDR3- oder 2-Kanal-32-Bit-LPDDR2-Unterstützung. Integrierte FlexCAN, MLB-Busse, PCI Express® und SATA-2 bieten hervorragende Konnektivität
  • Speicher: 8 GB eMMC, 2 GB DDR (64-Bit)
  • PMIC: Dialog DA9063
  • Grafik: LVDS, MIPI-Display-Anschluss, MIPI-Kamera-Anschluss und HDMI v1.4
  • Sicherheit: RNG, TrustZone, Ciphers, Security Cntrl, Secure RTC, Secure JTAG, eFuses (OTP)
  • Peripherie/Schnittstellen:
    • MMC 4.4/SD 3.0 x3MMC 4.4/SDXC, UART x5 (5 MBit/s), MIPI HSI, S/PDIF Tx/Rx, I2C x3, SPI x5, ESAI, I2S/SSI x3, FlexCAN x2, MLB150 + DTCP, S-ATA und PHY (3 GBit/s), USB2 OTG und PHY, USB 2.0 Host und PHY, USB 2.0 HSIC Host x2, PWM, 3,3 V GPIO, Keypad, PCIe 2.0 (x1 Lane), HDMI und PHY, MIPI DSI, MIPI CSI2, 20-Bit-CSI, 24-Bit-RGB, LVDS (x2), RTC, Externer Adress-/Datenbus, Watchdog, Timer, JTAG
  • Externer Bus: 26-Bit-Adresse / bis zu 32-Bit-Daten (Multiplex- und Nicht-Multiplex-Modus)
  • Displays:
    • 1x HDMI (Typ A)
    • 2x LVDS mit Hintergrundbeleuchtungssteuerung und I2C-Touch-Schnittstelle
    • 1x parallele LCD (24-Bit) mit Hintergrundbeleuchtungssteuerung und I2C-Touch-Schnittstelle
    • 1x MIPI-DSI mit Hintergrundbeleuchtungssteuerung und I2C- Touch-Schnittstelle, kompatibel mit Raspberry Pi DSI
  • Kamera
    • 1x parallele 8-Bit-Kameraschnittstelle 1
    • 1x parallele 8-Bit-Kameraschnittstelle 0
    • 1x MIPI CSI-2, kompatibel mit Raspberry Pi CSI
  • USB 2.0: 2x UX USB OTG (Micro-AB), 1x USB-Host
  • Audio
    • 1x Line-in (3,5 mm Stereo-Buchse, CUI SJ1-3515-SMT) 1x Line-in, 1x Line-out, 1x Mikro-in
    • NXP SGTL5000 On-Board-Audio-Codec
  • Konsole (RS232): Molex 53047-0310
  • SATA: 3.0 3M 5607-5102-SH
  • MICRO-SIM: Ja
  • PCI Express Mini-Karte
  • Boot-Konfiguration: eMMC/SD/SATA
  • DIGI XBEE Sockel
  • WLAN: IEEE 802.11a/b/g/n/ac
  • Bluetooth: Bluetooth 4.2
  • Mikrocontroller auf dem Modul: Mikrocontroller Assist (MKL14Z32VFT4)
  • Antennensteckverbinder: 1x U.FL/2x U.FL
  • Ethernet: Gigabit-Ethernet
  • CAN-Bus: 2x FlexCAN
  • GPIO/I2C/SPI/UART
    • 1x GPIO (8 x i.MX GPIOs + 4 Kinetis GPIOs)
    • 1x I2C (Molex 53047-0310), 1 x SPI
    • 3x UART (4-Draht TX/RX/RTS/CTS, 1 gemeinsam mit Digi XBee-Sockel)
  • Debug-Funktionen
    • 1x JTAG für i.MX6
    • 1x SWD für Kinetis MCA
  • Betriebstaste: Einschalten, Ausschalten, Schlaf, Wake-up
  • Reset-Taste
  • Benutzer-LEDs: 1x rot, 1x gelb und 1x grün
  • Knopfzellen-Steckverbinder
  • Versorgungsspannung: 5 VDC bei 500 mA (typisch, je nach Anwendungsfall)
  • Netzteilstecker: Hauptstromversorgung über 2-mm-Klinkenstecker
  • Betriebstemperatur: -40 °C bis +85 °C
  • Funkzulassungen: USA, Kanada, EU, Japan, Australien und Neuseeland
    Emissionen/Immunität/Sicherheit
    • FCC Teil 15 Klasse B, EN 55022 Klasse B, EN 61000-3-2, EN 61000-3-3, ICES-003 Klasse B, VCCI Klasse II, AS 3548, FCC Teil 15 Unterabschnitt C Abschnitt 15.247, IC (Industrie Kanada), RSS-210 Ausgabe 5 Abschnitt 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sicherheits-UL/-UR (oder gleichwertig)
  • Design-Verifizierung:
    • Temperatur: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78
    • Vibration/Stoß: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT

Lieferumfang Kit

  • SBC mit ConnectCore 6+ Modul (i.MX6QPlus, 1 GHz)
    • 8 GB Flash
    • 2 GB DDR3
    • Wi-Fi® IEEE 802.11a/b/g/n/ac
    • Bluetooth® 4.2
    • Kinetis-Mikrocontroller-Assist
  • 5-V-/3-A-Stromversorgung mit EU-, GB-, AUST-Adaptern
  • USB-zu-TTL-Kabel von 3,3 V
  • U.FL-Buchsen-zu-RPSMA-Buchsenkabel-Adapter von 10,2 cm
  • 2x Peitschenantenne, WLAN 2,4/5 GHz
  • ConnectCore SBC-Kabelsatz

Einsetzbare Produkte

Digi ConnectCore® 6+ SoM

Leistungsstarkes System-on-Modul basierend auf den NXP i.MX 6QuadPlus MCUs mit vor-zertifiziertem WLAN und Bluetooth.

Learn Moreüber Digi ConnectCore® 6+ SoM View Productsverwandt mit Digi ConnectCore® 6+ SoM

Digi ConnectCore® 6+ SBC

NXP i.MX6 QuadPlus-basierter SBC mit skalierbarer Quad-Core-Leistung und integriertem Wireless.

Learn Moreüber Digi ConnectCore® 6+ SBC View Productsverwandt mit Digi ConnectCore® 6+ SBC

Dokumente

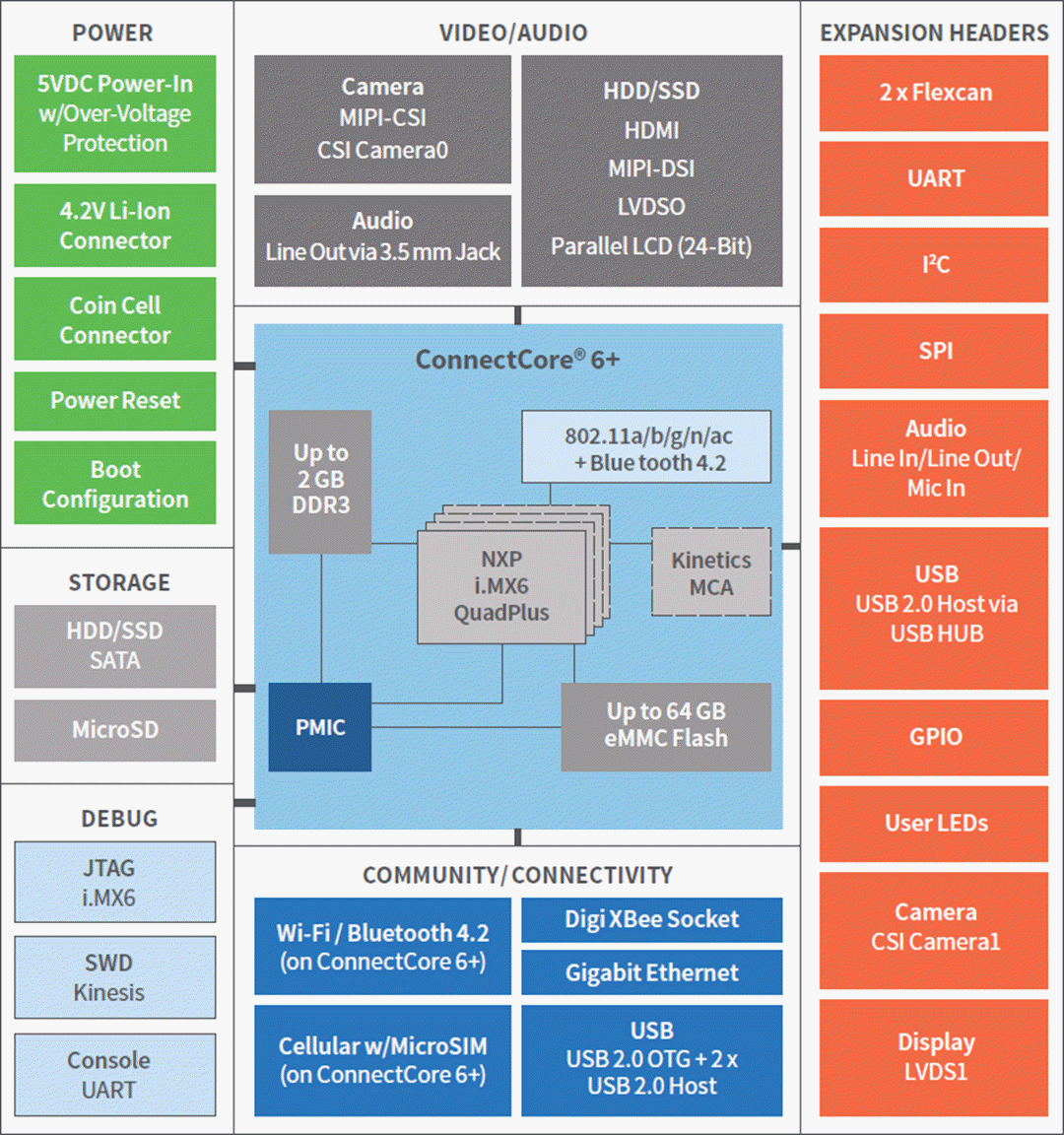

Blockdiagramm

Blockdiagramm - Digi ConnectCore® 6+ Development Kit

Videos

Veröffentlichungsdatum: 2019-07-08 | Aktualisiert: 2024-03-01
