Übersicht
LED-Beleuchtung ersetzt zunehmend herkömmliche Lichtquellen (Quecksilberdampf, Metalldampf und Natriumdampf) bei Anwendungen in Ausßenbereichen, einschließlich:
- Digitale Beschilderung
- Flutlicht
- Parkhäuser
- Fahrbahnbeleuchtung
- Straßenbeleuchtung
- Ampelbeleuchtung
- Tunnelbeleuchtung
- Wall-Wash-Beleuchtung
 Dies ist das Resultat technologischer Revolution bei LED-Effizienz (mehr Lumen pro Watt), Sekundäroptik (bessere Linsen/Reflektoren) und besserer Wärmeableitung. Überspannungsereignisse in AC-Stromleitungen, die Beleuchtungskörper beschädigen können, stellen eine bedeutende Gefahr für LED-Beleuchtungsinstallationen im Außenbereich dar.
Mouser Electronics ist Ihre zuverlässige Quelle für jede Lösung mit LED-Arrays, LED-Array-Fassungen, Stromversorgungen und passendem Überspannungsschutz-Modul.
Cree bietet das branchenweit größte Portfolio an Hochleistungs-LEDs. Die zweite Generation der CXA LED-Arrays von Cree, die CXB LED-Array-Serie, ist für Außenbeleuchtungsanwendungen optimiert.
Durch Molex Chip-on-Board LED-Array-Fassungen werden die Gesamtkosten des Systems gesenkt und die Zuverlässigkeit der Beleuchtungssysteme erhöht. Einfache Schraubanschlüsse ermöglichen schlanke Herstellungsprozesse und eine einfache Integration der neuesten LED-Technologie. Molex stellt ein umfassendes Sortiment an LED-Array-Fassungen für den Einsatz mit Arrays von Cree her.
Mean Well ist ein führender Hersteller von LED-Schaltnetzteilen. Mean Well konstruiert Produkte so, dass ihre LED-Treibermodule ein optimales Schutzschema haben. Das breite Produktangebot umfasst auch Stromversorgungen, die gut zu den von Cree hergestellten LEDs passen.
Littelfuse ist ein weltweit führendes Unternehmen im Schaltungsschutz Littelfuse hat speziell ein robustes Überspannungsschutzmodul aus thermisch geschützten Metalloxid-Varistoren (MOV) entwickelt und produziert, das schnelle thermische Reaktion und überragenden transienten Überspannungsschutz von Außen-/ kommerziellen LED-Leuchten bietet.
Mouser Electronics vereint alle Beleuchtungs-Produktinnovationen, die Sie benötigen, um Ihre LED-Beleuchtung zum Strahlen zu bringen.
|
|
Littelfuse Schaltungsschutz

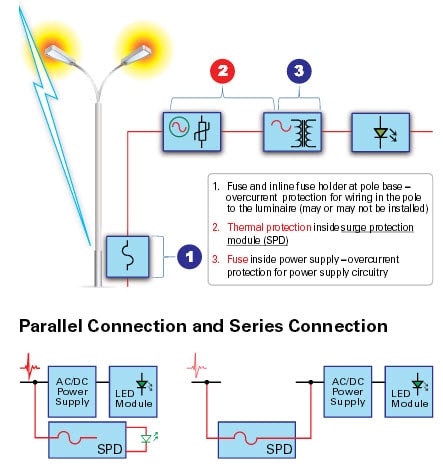

Beim Schutz der Außen-LED-Beleuchtung vor blitzinduzierten Überspannungen werden Hochspannungs-/Stromtransiente Störungen von der empfindlichen Elektronik in der Leuchte abgeleitet. Eine Vielzahl von Überspannungsschutzgeräten (SPDs) werden bei Außen-LED-Beleuchtungen verwendet, um die Stoßstromenergie zu unterdrücken und die Stoßstrombelastung zu minimieren. Diese umfassen Metalloxid-Varistoren (MOV), Gasentladungsröhren (GDTs) und Transient Voltage Suppression (TVS)-Dioden. Diese Komponenten sind dafür ausgelegt in der Schaltung im Normalbetrieb im "Standby"-Modus zu bleiben. Wenn eine transiente Hochspannung auftritt, werden sie aktiviert, um die transiente Energie zu absorbieren. Anschließend kehren sie in den Standby-Modus zurück. MOVs werden bevorzugt und häufig aufgrund ihrer hohen Stoßstromkapazität und schnellen Reaktion auf die Übergangsspannung für Überspannungsschutz in Stromverteilungs-Schalttafeln eingesetzt. Daher sind MOVs auch für den Einsatz als Überspannungsschutzgeräte in Außen-LED-Beleuchtungs-Anwendungen geeignet.
Die Littelfuse LSP05 und LSP10 Überspannungsschutz-Module gehören zur branchenweit ersten Serie von reihengeschalteten, 20kA-fähigen Anzeige-Überspannungsableiter für Außenbeleuchtungs-Anwendungen. Diese Überspannungsschutz-Module wurden speziell für die rauen Umgebungen von Außenbeleuchtungs-Anwendungen entwickelt, einschließlich der kommerziellen LED-Beleuchtungskörper. Die Geräte verfügen über einen Selbstschutz und basieren auf der thermisch geschützten Littelfuse Varistor (MOV)-Technologie.
Diese Überspannungsschutz-Module zum Schutz elektronischer Geräte sind konform mit IEEE C62.41.2 "Recommended Practice on characterization of Surges in Low-Voltage (1000 V and less), AC Power Circuits", Kategorie C 10kV/10kA Hohe Expositionsbedingungen. Sie gelten auch für die US Department of Energy Municipal Solid-State Street Lighting Consortium (MSSLC) Modell-Spezifikation für die kommunale Straßenbeleuchtung und sind konform mit UL1449 Type 4 Component Assembly Recognition.
Zu den Beleuchtungsanwendungen für die Littelfuse LSP05 und LSP10 Überspannungsschutz-Module gehören Außen-und kommerzielle LED-Beleuchtung, Straßenbeleuchtung , Verkehrsbeleuchtung , Stadtbeleuchtung, digitale Beschilderung, Fassadenbeleuchtung, Parkplatz- und Garagen-Beleuchtung, Lager-Beleuchtung, Flutbeleuchtung, Tunnelbeleuchtung und Wohn-Straßenbeleuchtung.
|

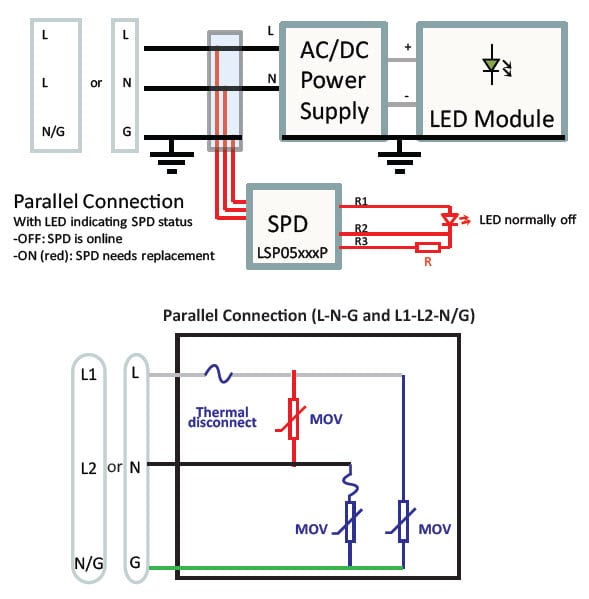

LSP05 Design-Schaltplan

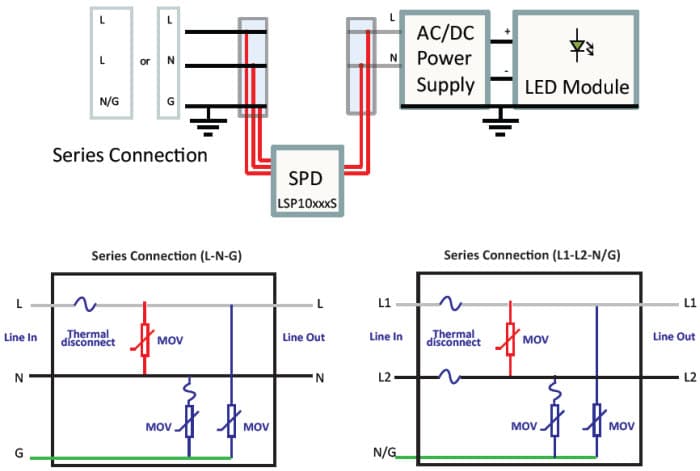

LSP10 Design-Schaltplan
 |
Mean Well LED-Netzteil
|
Mean Well bietet eine vollständige Palette von LED-Netzteil-Produkten mit mehr als 1000 Modellen (100-Serie) von 12W bis 320W. Die meisten Produkte sind auch mit den spezifischen Normen UL1310 Klasse 2, UL8750, EN61347-2-13, EN61000-3-2 Klasse C (Oberschwingungsströme) und IP20 ~ 67 konform
Mean Well LED-Netzteile sind optimal geeignet für:
- Straßenbeleuchtung
- Gebäudebeleuchtung
- Dekorative Beleuchtung
- Integrierte Beleuchtung
- LED-Beleuchtung in Innenbereichen
- Bühnen- und Theaterbeleuchtung
- LED-Beschilderung
Die HLG und HVG von Mean Well sind für LED-Straßenbeleuchtung, Außen-LED-Beleuchtung und für allgemeine Anwendungen im Außenbereich geeignet. Sie sind für einen universellen AC-Eingangsbereich geeignet. Sie sind in einem Metallgehäuse untergebracht, das sie vor äußeren Einflüssen schützt. Sie sind auch intern vergossen und werden mit IP-65- oder IP-67-Einstufungen angeboten. Sie sind in einer Vielzahl von Leistungen erhältlich, so dass sie an eine breite Auswahl von Anwendungen angepasst und mit den Anwendungen verwendet werden können. Alle Netzteile von Mean Well sind hocheffizient und stellen sicher, dass die Energie nicht als Wärme verschwendet, sondern elektronisch bereitgestellt wird, um die LEDs anzusteuern. Alle Mean Well Produkte werden mit einer 5-Jahres-Standardgarantie ausgeliefert, so dass Kunden sich darauf verlassen können, dass die Netzteile für die Ewigkeit konzipiert wurden. |
Cree CXB LED
|
Cree liefert die LEDs, die die Leuchten mit verbesserter Beleuchtungsleistung versorgen. Sie verbrauchen weniger Strom und benötigen weniger Wartung als herkömmliche Beleuchtungslösungen. Viele Verbesserungen von Cree im LED-Bereich haben in der Tat geformt, was in der LED-Beleuchtungsindustrie heute Standard ist.
Die Cree XLamp® CXB LED-Arrays sind die kompaktesten Mitglieder der zweiten Generation der CXA-Familie und liefern einen bis zu 33% höheren Wirkungsgrad in der gleichen kleinen Lichtaustrittsfläche (LES). Die zweite Generation der CXA LED-Arrays mit höherer Leistung verfügt über das gleiche physische Design wie die vorherige Generation. Dies ermöglicht Leuchtenherstellern die bestehenden optischen, mechanischen und elektrischen Designelemente zu nutzen, um ohne zusätzliche Kosten die Markteinführung zu beschleunigen. Die CXB-Serie bietet, wenn Sie in den Leuchten eingebaut ist, durch ihre außergewöhnliche Lebensdauer und kompakte Leichtbauweise zusätzliche Vorteile bezüglich Energieeinsparung und deutlich reduzierten Lampenwechsel-Wartungskosten.
|
Molex CXB LED-Fassungen
|
Die LED-Technologie hat sich bewährt, um den Stromverbrauch zu reduzieren. Sie wird zu einer immer zuverlässigeren, effizienteren und benutzerfreundlicheren Möglichkeit, allgemeine Beleuchtungsanforderungen zu erfüllen.
Die Molex LED-Array-Fassungen, ideal für Hersteller von OEM-Beleuchtungskörper, vereinfachen die LED-Installation für energieeffiziente XLamp-Arrays von Cree und reduzieren die Installationszeit mit Kompressionskontakten, die das Handlöten überflüssig machen.
Mit Hilfe unübertroffener Verbindungstechnologie liefert Molex eine lötfreie Lösung zur Montage von LED-Arrays in OEM-Konstruktionen. Die LED-Array-Fassungen vereinfachen den LED-Installationsprozess durch Eliminierung des Bedarfs an Hand- oder SMT-Lötarbeiten und an teurer SMT-Ausrüstung. Die Fassungen ermöglichen Kunden LED-Arrays schnell in Vorrichtungen zu installieren, ermöglichen den Austausch vor Ort und erleichtern Upgrades auf aktuellere Anwendungen.
Die LED Chip-on-Board (COB) Vormontage-Halterung minimiert die Installationszeit, da das LED-Array vor der Endmontage auf den Fassungen befestigt wird. Seine flache Oberfläche mit integrierter Kegel-Umgebung der lichtemittierenden Oberfläche (LES) ermöglicht den einfachen Anschluss von Sekundäroptik ohne Unterbrechung der Lichtausgabe. Es bietet ein sauberes und fertiges Aussehen. |
|
