Cree XLamp CXA HD LED-Arrays
Das Cree XLamp High-Density (HD) LED-Array definiert die Möglichkeiten der LED-Beleuchtung bei hoch-intensiven Anwendungen neu. Die Cree HD LED-Arrays verdoppeln den Lichtausgang der existierenden CXA LED-Arrays ohne die Lichtquelle zu vergrößern. Der CXA1310 LED-Array liefert über 2.000 Lumen in einer 6mm-Lichtquelle für die Beleuchtungshersteller, um kleinere, effizientere Streckenleuchten zu konstruieren. Diese Eigenschaften reduzierten die Größe des Halogenersatzes um die Hälfte. Das Array liefert auch die doppelte Mittelstrahl-Lichtstärke (CBCP) im Vergleich zu Metallhaliden bei 30 Prozent weniger Leistung.
Indem mehr als 15.500 Lumen aus einer 19mm-Lichtquelle gesendet werden, ermöglicht das CXA2590 LED-Array Leuchten mit der gleichen Mittelstrahl-Leuchtkraft (CBCP) und Lichtqualität einer 150-Watt-CMH-Lichtquelle bei geringerem Strom, mit längerer Lebensdauer und besserer Kontrolle. Mit mehr als 9.000 Lumen aus einer 12-mm-Lichtquelle ermöglicht das CXA1850 LED-Array das Design von Leuchten mit der gleichen CBCP und Lichtqualität wie eine 70-Watt-CMH bei halbem Stromverbrauch. Die neuen CXA Arrays der HD-Klasse bieten eine unvergleichliche Lumendichte, die die Systemkosten für die nächste Generation von LED-Strahlern reduziert.
|
Merkmale
- Erhältlich in 4-Schritt und 2-Schritt EasyWhite® Klassifizierung mit 2700K, 3000K, 3500K, 4000K, 5000K, 5700K und 6500K CCT.
- Erhältlich in ANSI-Weißklassifizierung mit 4000 K, 5000 K, 5700 K und 6500 K CCT
- Erhältlich in 70-, 80- und 93-Minimum CRI-Optionen
- 85 °C Klassifizierung und Charakterisierung
- 115° Sichtwinkel, uniformes Farbklassifizierungsprofil
- Lötanschlüsse an der Oberseite
- Anschlussstelle Thermoelement
- NEMA SSL-3 2011 Standard-Flux-Klassifizierung
Anwendungsbereiche
- Gebündelte Innenbeleuchtung
- Akzentlicht
- Schienenleuchten
- Punktbeleuchtung
|
Cree XLamp CXA1304 LED-Array
Mit der Serie XLamp CXA1304 LED-Arrays erweitert Cree sein Sortiment an High-Flux-Multichip-Arrays. Diese Arrays bieten eine kleinere und einfach zu verwendende Plattform. Mit der hohen Zuverlässigkeit der XLamp-LED-Beleuchtungsklasse ermöglichen die kleinen, gleichmäßig abstrahlenden Flächen der CXA1304 sowohl gebündelte als auch ungebündelte Beleuchtungsanwendungen und Beleuchtungsentwicklungen.
Merkmale
- Erhältlich in ANSI-Weißklassifizierung als auch in
4-Schritt- und 2-Schritt-EasyWhite-Klassifizierung
bei 2700K, 3000K, 3500K, 4000K,
und 5000K CCT (4-Schritt auch bei 5700K und 6500K CCT erhältlich)
- Erhältlich in 70-, 80-, 90- und 93-Minimum CRI-Optionen
Anwendungsbereiche - Retrofit-Lampen
- Beleuchtungsdesigns
|
|
Cree XLamp CXA1507 LED-Arrays
Mit der Serie XLamp CXA1507 LED-Arrays erweitert Cree sein Sortiment an High-Flux-Multichip-Arrays. Diese Arrays bieten eine kleinere und einfach zu verwendende Plattform. Mit der hohen Zuverlässigkeit der XLamp-Beleuchtungsklasse ermöglichen die gleichmäßig abstrahlenden Flächen der CXA1507 sowohl gebündelte als auch ungebündelte Beleuchtungsanwendungen sowie Leuchtennachrüstungen und Beleuchtungsentwicklungen. Die in 2- und 4-stufiger Farbkonsistenz mit einer optischen Quelle von 9 mm erhältlichen CXA1507 eröffnen für diesen Formfaktor bezüglich Flussmittel und Wirksamkeit ganz neue Dimensionen.
Merkmale
- Erhältlich in ANSI-Weißklassifizierung als auch
4-Schritt- und 2-Schritt-EasyWhite-Klassifizierung
bei 2700K, 3000K, 3500K, 4000K
und 5000K CCT.
- Lötanschlüsse an der Oberseite
- Anschlussstelle Thermoelement
- NEMA SSL-3 2011 Standard-Flux-Klassifizierung
- UL-anerkannte Komponente (E349212)
Technische Daten
- Optionen mit CRI
von mindestens 80 und 90
- Durchlassspannung: 37 V
- 85 °C Klassifizierung
und Charakterisierung
- Maximaler Antriebsstrom: 375 mA
- 115° Sichtwinkel, uniformes Farbklassifizierungsprofil
|
|
Cree XLamp CXA1512 LED-Arrays
Mit der Serie XLamp CXA1512 LED-Arrays erweitert Cree sein Sortiment an High-Flux-Multichip-Arrays. Diese Arrays bieten eine kleinere und einfach zu verwendende Plattform. Mit der hohen Zuverlässigkeit der XLamp-Beleuchtungsklasse ermöglichen die gleichmäßig abstrahlenden Flächen der CXA1512 sowohl gebündelte als auch ungebündelte Beleuchtungsanwendungen, Leuchtennachrüstungen und Beleuchtungsentwicklungen. Die in 2- und 4-stufiger Farbkonsistenz mit einer optischen Quelle von 9 mm erhältlichen CXA1512 eröffnen für diesen Formfaktor bezüglich Flussmittel und Wirksamkeit ganz neue Dimensionen.
Merkmale
- Erhältlich in ANSI-Weißklassifizierung als auch
4-Schritt- und 2-Schritt-EasyWhite-Klassifizierung
bei 2700K, 3000K, 3500K, 4000K
und 5000K CCT.
- Lötanschlüsse an der Oberseite
- Anschlussstelle Thermoelement
- NEMA SSL-3 2011 Standard-Flux-Klassifizierung
- UL-anerkannte Komponente (E349212)
Technische Daten
- Optionen mit CRI
von mindestens 80 und 90
- Durchlassspannung: 37 V
- 85 °C Klassifizierung
und Charakterisierung
- Maximaler Antriebsstrom: 500 mA
- 115° Sichtwinkel, uniformes Farbklassifizierungsprofil
|
|
Cree XLamp CXA1820 LED-Arrays
Mit der Serie XLamp CXA1820 LED-Arrays erweitert Cree sein Sortiment an High-Flux-Multichip-Arrays, die eine hohe Leistung in einer einfach zu verwendenden Plattform bieten. Mit der hohen Zuverlässigkeit der XLamp-Beleuchtungsklasse ermöglichen die gleichmäßig abstrahlenden Flächen der CXA1820 sowohl gebündelte als auch ungebündelte Beleuchtungsanwendungen und Beleuchtungsentwicklungen. Die in 2- und 4-stufiger Farbkonsistenz mit einer optischen Quelle von 12mm erhältlichen CXA1820 eröffnen für diesen Formfaktor bezüglich Flussmittel und Wirksamkeit ganz neue Dimensionen.
Merkmale
- Erhältlich in 4-Schritt und 2-Schritt EasyWhite® Klassifizierung mit 2700K, 3000K, 3500K, 4000K und 5000K CCT.
- Erhältlich in ANSI-Weißklassifizierung mit 4000K und 5000K CCT
- Erhältlich in 70-, 80-, 90- und 93-Minimum CRI-Optionen
- Durchlassspannung: 37 V
- 85 °C Klassifizierung und Charakterisierung
- Maximaler Antriebsstrom: 1050 mA
- 115° Sichtwinkel, uniformes Farbklassifizierungsprofil
- Lötanschlüsse an der Oberseite
- Anschlussstelle Thermoelement
- NEMA SSL-3 2011 Standard-Flux-Klassifizierung
|
Cree XLamp CXA2011 LED-Arrays
Die XLamp CXA2011 LEDs von Cree sind einfach zu verwendende LED-Arrays, die für ungebündelte Ausgangsanwendungen mit hohem Lumen optimiert sind. Diese LEDs bieten einen breiten Sichtwinkel und eine gleichmäßige Lichtausgabe in einer optischen Quelle von 16 mm Durchmesser. Cree XLamp CXA-LEDs bieten eine hohe Leistung und gleichmäßige optische Wirkung für einen breiten Bereich von Beleuchtungsanwendungen einschließlich Deckenstrahler, Einbauleuchten, Can-Leuchten und Nachrüstungs-Glühlampen. Leicht montierbar und ohne Reflow-Lötprozess leisten CXA2011-LEDs ca. 4000 Lumen bei einer Betriebstemperatur von 85 ºC in kühlem Weiß (5000K) in einer einzigen Komponente.
Merkmale
- Erhältlich in ANSI-Weißklassifizierung als auch
4-Schritt- und 2-Schritt-EasyWhite-Klassifizierung
2.700K, 3.000K, 3.500K, 4.000K,
und 5000K CCT
- 85 °C Klassifizierung und Charakterisierung
- NEMA SSL-3 2011 Standard-Flux-Klassifizierung
- Maximaler Antriebsstrom: 1000 mA
- Lötanschlüsse an der Oberseite
- Anschlussstelle Thermoelement
- Schraubanschluss
- RoHS- und REACH-konform
- Unbegrenzte Lebensdauer bei = 30 ºC/85 % RH
Technische Daten
- 120° Sichtwinkel, uniformes Farbklassifizierungsprofil
- Durchlassspannung: 40 V
- ESD-Klassifizierung
(HBM pro Mil-Std-883D):
Klasse 2
- Effektiver Wärmewiderstand, Übergang zum Lötpunkt: 0,4 ºC/W typ.
- Maximale LED-Sperrschichttemperatur: 150 ºC
|
|
Cree XLamp CXA2520 LED-Arrays
Mit der Serie XLamp CXA2520 LED-Arrays erweitert Cree sein Sortiment an High-Flux-Multichip-Arrays, die eine hohe Leistung in einer einfach zu verwendenden Plattform bieten. Mit der hohen Zuverlässigkeit der XLamp-Beleuchtungsklasse ermöglichen die gleichmäßig abstrahlenden Flächen der CXA2520 sowohl gebündelte als auch ungebündelte Beleuchtungsanwendungen und Beleuchtungsentwicklungen. Die in 2- und 4-stufiger Farbkonsistenz mit einer optischen Quelle von 19 mm erhältlichen CXA2520 eröffnen für diesen Formfaktor bezüglich Flussmittel und Wirksamkeit ganz neue Dimensionen.
Merkmale
- Erhältlich in ANSI-Weißklassifizierung als auch
4-Schritt- und 2-Schritt-EasyWhite-Klassifizierung
bei 2700K, 3000K, 3500K, 4000K
und 5000K CCT.
- Lötanschlüsse an der Oberseite
- Anschlussstelle Thermoelement
- NEMA SSL-3 2011 Standard-Flux-Klassifizierung
- UL-anerkannte Komponente (E349212)
Technische Daten
- Optionen mit CRI
von mindestens 80 und 90
- Durchlassspannung: 36 V
- 85 °C Klassifizierung
und Charakterisierung
- Maximaler Antriebsstrom: 1250 mA
- 115° Sichtwinkel, uniformes Farbklassifizierungsprofil
|
|
Cree XLamp CXA2530 LED-Arrays
Mit der Serie XLamp CXA2530 LED-Arrays erweitert Cree sein Sortiment an High-Flux-Multichip-Arrays, die eine hohe Leistung in einer einfach zu verwendenden Plattform bieten. Mit der hohen Zuverlässigkeit der XLamp-Beleuchtungsklasse ermöglichen die gleichmäßig abstrahlenden Flächen der CXA2530 sowohl gebündelte als auch ungebündelte Beleuchtungsanwendungen und Beleuchtungsentwicklungen. Die in 2- und 4-stufiger Farbkonsistenz mit einer optischen Quelle von 19 mm erhältlichen CXA2530 eröffnen für diesen Formfaktor bezüglich Flussmittel und Wirksamkeit ganz neue Dimensionen.
Merkmale
- Erhältlich in ANSI-Weißklassifizierung als auch
4-Schritt- und 2-Schritt-EasyWhite-Klassifizierung
bei 2700K, 3000K, 3500K, 4000K
und 5000K CCT.
- Lötanschlüsse an der Oberseite
- Anschlussstelle Thermoelement
- NEMA SSL-3 2011 Standard-Flux-Klassifizierung
- UL-anerkannte Komponente (E349212)
Technische Daten
- Optionen mit CRI
von mindestens 80 und 90
- Durchlassspannung: 37 V
- 85 °C Klassifizierung
und Charakterisierung
- Maximaler Antriebsstrom: 1500 mA
- 115° Sichtwinkel, uniformes Farbklassifizierungsprofil
|
|
Cree XLamp CXA2540 LED-Arrays
Mit der Serie XLamp CXA2540 LED-Arrays erweitert Cree sein Sortiment an integrierten High-Flux-Multichip-LED-Arrays. Diese LED-Arrays bieten ein hohe Lichtausbeute und hohen Wirkungsgrad in einem einzelnen, leicht verwendbaren Gehäuse, das ein Reflow-Löten überflüssig macht. Mit der hohen Zuverlässigkeit der XLamp-Beleuchtungsklasse ermöglichen die gleichmäßig abstrahlenden Flächen der CXA2540 sowohl gebündelte als auch ungebündelte Beleuchtungsanwendungen und Beleuchtungsentwicklungen. Optimiert für einfache Designs und geringe Systemkosten kann das CXA2540 LED-Array eine Leistung von bis zu 7000 Lumen liefern und kommt in Anwendungen zum Einsatz, die traditionell Halogen, keramischen Metalldampf und Leuchtstofftechnologie verwenden. Die in 2- und 4-stufiger Farbkonsistenz mit einer optischen Quelle von 19 mm erhältlichen CXA2540 eröffnen für diesen Formfaktor bezüglich Flussmittel und Wirksamkeit ganz neue Dimensionen.
Merkmale
- Erhältlich in ANSI-Weißklassifizierung als auch
4-Schritt- und 2-Schritt-EasyWhite™-Klassifizierung
2.700K, 3.000K, 3.500K, 4.000K,
und 5000K CCT
- Lötanschlüsse an der Oberseite
- Anschlussstelle Thermoelement
- NEMA SSL-3 2011 Standard-Flux-Klassifizierung
- Mechanischer und optischer Footprint stimmt mit CXA2520 und CXA2530 überein
Technische Daten
- Option mit CRI von mindestens 80
- Durchlassspannung: 37 V
- 85 °C Klassifizierung
und Charakterisierung
- Maximaler Antriebsstrom: 2100 mA
- 115° Sichtwinkel, uniformes Farbklassifizierungsprofil
|
|

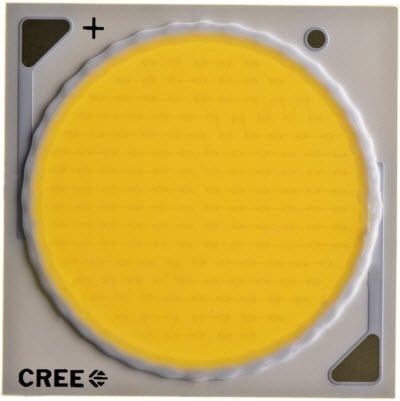

Cree XLamp CXA3050 LED-Arrays
Mit der Serie XLamp CXA3050 LED-Arrays erweitert Cree sein Sortiment an integrierten High-Flux-Multichip-LED-Arrays. Diese LED-Arrays bieten ein hohe Lichtausbeute und hohen Wirkungsgrad in einem einzelnen, leicht verwendbaren Gehäuse, das ein Reflow-Löten überflüssig macht. Mit der hohen Zuverlässigkeit der XLamp-Beleuchtungsklasse ermöglichen die gleichmäßig abstrahlenden Flächen der CXA3050 sowohl gebündelte als auch ungebündelte Beleuchtungsanwendungen und Beleuchtungsentwicklungen. Optimiert für einfache Designs und geringe Systemkosten kann das CXA3050 LED-Array eine Leistung von bis zu 9000 Lumen liefern und kommt in Anwendungen zum Einsatz, die traditionell Halogen, keramischen Metalldampf und Leuchtstofftechnologie verwenden. Die in 2- und 4-stufiger Farbkonsistenz mit einer optischen Quelle von 23 mm erhältlichen CXA3050 eröffnen für diesen Formfaktor bezüglich Flussmittel und Wirksamkeit ganz neue Dimensionen.
Merkmale
- Erhältlich in ANSI-Weißklassifizierung als auch
4-Schritt- und 2-Schritt-EasyWhite™-Klassifizierung
2.700K, 3.000K, 3.500K, 4.000K,
und 5000K CCT
- Lötanschlüsse an der Oberseite
- Anschlussstelle Thermoelement
- NEMA SSL-3 2011 Standard-Flux-Klassifizierung
Technische Daten
- Option mit CRI von mindestens 80
- Durchlassspannung: 37 V
- 85 °C Klassifizierung
und Charakterisierung
- Maximaler Antriebsstrom: 2500 mA
- 115° Sichtwinkel, uniformes Farbklassifizierungsprofil
|
|
Relative spektrale Strahlungsverteilung (IF = 1400 ma, TJ = 85 ºC)
|
Cree XLamp CXA3070 LED-Arrays
Mit der Serie XLamp CXA3070 LED-Arrays erweitert Cree sein Sortiment an integrierten High-Flux-Multichip-Arrays, die eine hohe Leistung in einer einfach zu verwendenden Plattform bieten. Mit der hohen Zuverlässigkeit der XLamp-Beleuchtungsklasse ermöglichen die gleichmäßig abstrahlenden Flächen der CXA3070 sowohl gebündelte als auch ungebündelte Beleuchtungsanwendungen und Beleuchtungsentwicklungen. Die in 2- und 4-stufiger Farbkonsistenz mit einer optischen Quelle von 23mm erhältlichen CXA3070 eröffnen für diesen Formfaktor bezüglich Flussmittel und Wirksamkeit ganz neue Dimensionen.
Merkmale
- Erhältlich in 4-Schritt und 2-Schritt EasyWhite® Klassifizierung mit 2700K, 3000K, 3500K, 4000K und 5000K CCT.
- Erhältlich in ANSI-Weißklassifizierung mit 4000K und 5000K CCT
- Erhältlich in 70- und 80-Minimum CRI-Optionen
- Durchlassspannung:38,5V
- 85 °C Klassifizierung und Charakterisierung
- Maximaler Antriebsstrom: 2800 mA
- 115° Sichtwinkel, uniformes Farbklassifizierungsprofil
- Lötanschlüsse an der Oberseite
- Anschlussstelle Thermoelement
- NEMA SSL-3 2011 Standard-Flux-Klassifizierung
|
|
CXA1310 Datenblatt
