Stewart Connector / Cinch Connectivity Solutions Kategorie 6a Werkzeugloser abgeschirmter Kabelspleißer
Der Stewart Connector/Bel Kategorie 6a werkzeuglose abgeschirmte Kabelspleißer ist zur Erstellung von einfachen Verbindungen zwischen Patch- und Installationskabeln für Konsolidierungspunkt-Applikationen oder für End-to-End-Verbindungen bis zu einer Leistungsfähigkeit der Kategorie 6a ausgelegt. Dies ermöglicht eine direkte Verbindung, ohne dass RJ45-Koppler/Steckverbinder an beiden Enden erforderlich sind. Der werkzeuglose Kabelspleißer der Kategorie 6a kann mit der mitgelieferten Zugentlastung und Montagehalterung an Wänden oder Decken befestigt werden. Der Spleißer endet in einem Voll- oder Litzendraht, bietet entweder T568A oder T568B Verdrahtungskonfigurationen und akzeptiert 26-AWG- bis 22-AWG-Drähte.
Merkmale
- Für einfache Verbindungen zwischen Patch- und Installationskabeln für Konsolidierungspunkt-Applikationen oder für End-to-End-Verbindungen ausgelegt
- Inklusive Zugentlastung und Montagehalterung zur Befestigung an Wänden oder Decken
- Einfache Montage ohne dass Spezialwerkzeuge erforderlich sind
- Bietet entweder eine T568A- oder T568B-Verkabelungskonfigurationen
- Endet in einen Voll- oder Litzendraht
Technische Daten
- Physische Daten
- Gehäuse aus Zinklegierung, vollständig abgeschirmt
- IDC aus einer Phosphor-Bronze-Legierung mit einer Zinnbeschichtung von 100 µZoll
- Mechanische Daten
- IDC-Drahtstärke von 26 AWG bis 22 AWG, Voll- oder Litzendrähte
- Ein kleinerer AWG kann in einem zuvor verwendeten IDC nicht verwendet werden
- Elektrische Daten
- Isolationswiderstand: 500 MΩ bei 100 VDC (min.)
- Dielektrische Spannungsfestigkeit gemäß IEC 60603-7
- 1.000 VDC oder AC-Spitze, Kontakt-zu-Kontakt
- 1.500 VDC oder AC-Spitzenkontakt zu Abschirmung

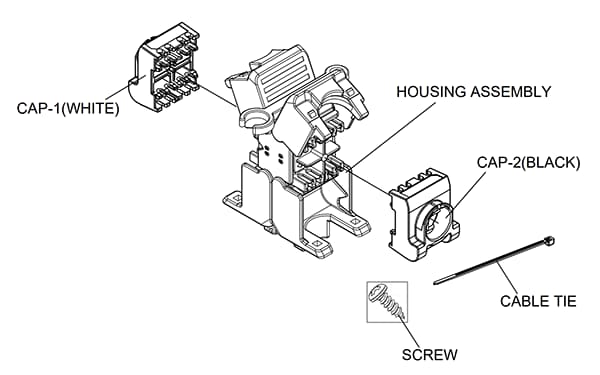

Erweiterte Anzeige
