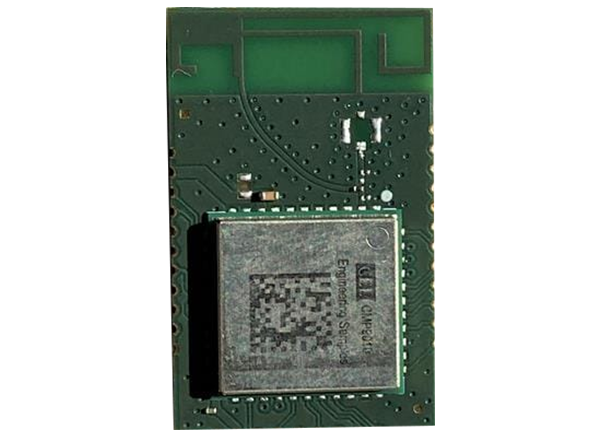

CEL CMP9010 Wi-Fi® Module
Die CMP9010 Wi-Fi® Module integrieren Wi-Fi und BLUETOOTH Low Energy (BLE) und optimieren die drahtlose Leistungsfähigkeit für anspruchsvolle Umgebungen und leistungsbeschränkte Applikationen. Diese Module bieten einen geringen Stromverbrauch, eine große Reichweite und eine große Abdeckung, eine hohe Rauschimmunität und eine WPA3-Sicherheit. Die CMP9010 Wi-Fi-Module verfügen über zwei Antennenoptionen sowie Development Tools, Ressourcen und Unterstützung für Entwickler. Diese Module haben Kastellierung-Edge-Verbindungen zur Host-PCB. Die CMP9010 Wi-Fi Module werden in einem Temperaturbereich von 0 °C bis +70 °C oder -40 °C bis +85 °C betrieben. Zu den typischen Applikationen gehören Bauteile im Gesundheits- und medizinischen Bereich, Gebäudeautomatisierung, Verkaufs-/POS-Terminals, Smart City, Smart Home, IP-Kameras und vernetzte Tools.
Merkmale
- Drahtlose Funktionen:
- WLAN-SDIO-Schnittstelle und BLE-UART-Schnittstelle
- Dual-Band 802.11 a/b/g/n:
- Tx:
- 20dBm
- Einzelstrom; 20/40 MHz Kanäle
- 150Mbps (MCS7)
- Tx:
- BLE 5.1 und BT-Mesh:
- Tx:
- 13,5 dBm max. (1M PHY)
- 2 MBit/s, große Reichweite und AoA/AoD
- Anzeigeerweiterungen
- Tx:
- LTE-Koexistenz
- Geringer Stromverbrauch
- Große Reichweite und breite Abdeckung
- Hohe Rauschimmunität
- WPA3-Sicherheit
- Tools und Support:
- MCUXpresso-IDE
- Hardware-Designleitfaden
- CEL-Software-Repository
- Antennen-Optionen:
- Integrierte Dual-Band-PCB-Verfolgung
- MHF4-Steckverbinder
- Host-Treiber-Quellcode:
- Linux/Android für MPU:
- Vorgetestet und in die iMX 6/7/8 SDKs und andere MPUs von NXP integriert
- FreeRTOS für MCU:
- Vorgetestet und in die RT1170/1064/1060/1050/1024/1020 SDKs von NXP integriert
- Linux/Android für MPU:
- Evaluierungsplattform:
- SD-Schnittstellen-Board für einfache Auswertung und Entwicklung
Technische Daten
- CMP9010 Wi-Fi Module:
- FCC/IC/CE-zertifiziert
- Abmessungen: 16,64 mm x 27,80 mm x 3,47 mm
- Betriebstemperaturbereich: 0 °C bis 70 °C oder -40 °C bis 85 °C
- Kastellierung-Edge-Verbindungen zur Host-PCB
- CMP9010 Evaluierungsboards:
- Betriebstemperaturbereich: -40 °C bis +85 °C
- 40 MHz Betriebsfrequenzbereich
Applikationen
- Gesundheitswesen und medizinische Geräte
- Gebäudeautomatisierung
- Einzelhandel/POS-Anschlüsse
- Smart City
- Smart Home
- IP-Kameras
- Vernetzte Tools
Development Tools
Die CMP9010-1-EVB und CMP9010-1C-EVB Evaluierungsboards von CEL bieten eine Demonstrations- und Entwicklungsplattform für die CMP9010 Wi-Fi Module.
Veröffentlichungsdatum: 2021-11-23
| Aktualisiert: 2023-08-25
