Broadcom ACHS-7121/7122/7123 Stromsensor-ICs
ACHS-7121/7122/7123 Stromsensor-ICs von Broadcom sind eine vollständig integrierte Hall-Effekt-basierte isolierte Linearstromsensor-Produktfamilie. Diese Bauteile sind für AC- oder DC-Stromsensoren in Industrie-, Gewerbe- und Kommunikationssystemen ausgelegt. Das Bauteil besteht jeweils aus einer präzisen Linear-Hall-Schaltung mit geringem Offset und einem Kupferleitungspfad, der sich in der Nähe der Oberfläche des Chips befindet. Der angelegte Strom, der durch diesen Kupferleitungspfad fließt, erzeugt ein magnetisches Feld, das den Hall-IC in eine proportionale Spannung umwandelt. Die Genauigkeit des Bauteils wird durch die unmittelbare Nähe des magnetischen Signals zum Hall-Transducer optimiert.
Eine präzise, proportionale Spannung wird durch den spannungsstabilisierten CMOS-Hall-IC mit geringem Offset, der nach der Verpackung für Genauigkeit programmiert wird, bereitgestellt. Der Ausgang des Bauteils verfügt über eine positive Steigung (>VOUT(Q)), wenn ein zunehmender Strom durch den primären Kupferleitungspfad fließt. Dabei handelt es sich um den Pfad, der für die Stromabtastung verwendet wird. Der interne Widerstand dieses leitenden Pfad ist 0,7 mΩ (typisch) und bietet einen niedrigen Leistungsverlust. Die Anschlüsse des leitenden Pfads sind von den Signalleitungen elektrisch getrennt (Pins 5 bis 8).
Merkmale
- Großer Betriebstemperaturbereich: –40 ºC bis 110 ºC
- Primärer Leiterwiderstand: 0,7 mΩ (typisch)
- Sensor-Strombereich: ±10 A, ±20 A und ±30 A
- Ausgangs-Empfindlichkeit: 66 bis 185 mV/a
- Ausgangsspannung proportional zum AC- oder DC-Strom
- Ein ratiometrischer Ausgang von der Versorgungsspannung
- Einzelversorgungsbetrieb: 5,0 V
- Rauscharmer Analog-Signalpfad
- Die Bandbreite des Bauteils wird über den FILTER-Pin eingestellt: 80 kHz (typisch) Bandbreite mit einem 1nF-Filterkondensator
- Werksseitig getrimmt für Genauigkeit
- Offsetspannung mit extrem stabilem Ausgang
- Magnetische Hysterese von beinahe Null
- Typischer Gesamtausgabefehler von ±1,5 %
- Hohe flüchtige Gleichtaktsicherheit: >25 kV/μs
- SO-8-Gehäuse mit kleinem Footprint und niedrigem Profil
- Weltweite Sicherheitszulassung: UL, CSA: Isolationsspannung 3 kVrms, 1 Minute
*To be derated above 85°C ambient at –25.2mW/°C on 4oz copper PCB.
Note: ACHS-712x are specified typically. Customer can opt for ACHS-719x (7191/2/3/4/5) if performance across the operating ambient of -40°C to 110°C, and if IEC/EN 62368-1 system regulatory approval are needed.
Applikationen
- Stromsparende Wechselrichter-Stromsensoren
- Motorphasen- und Schienenstromsensoren
- Solar-Wechselrichter
- Ladegeräte und Wandler
- Schaltnetzteile

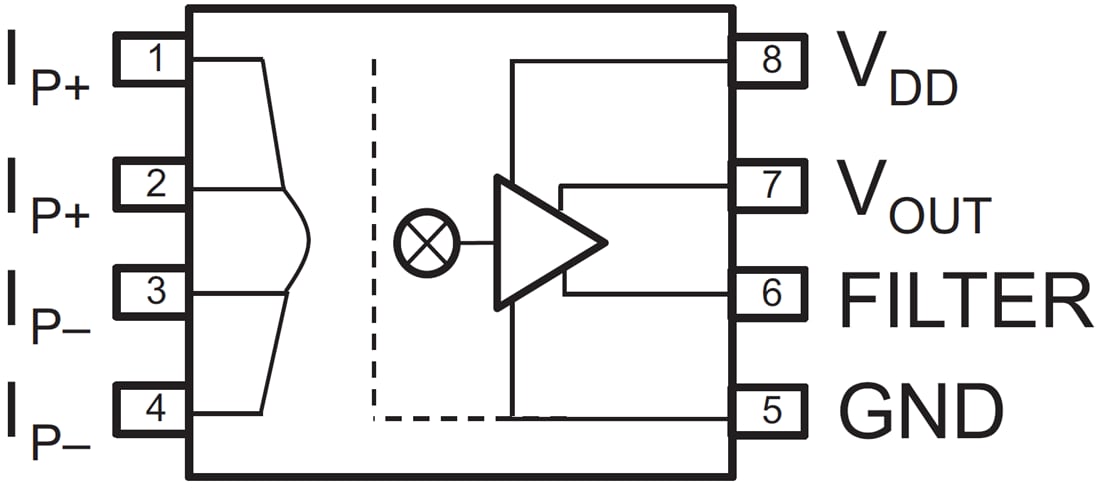

Funktionales Diagramm
