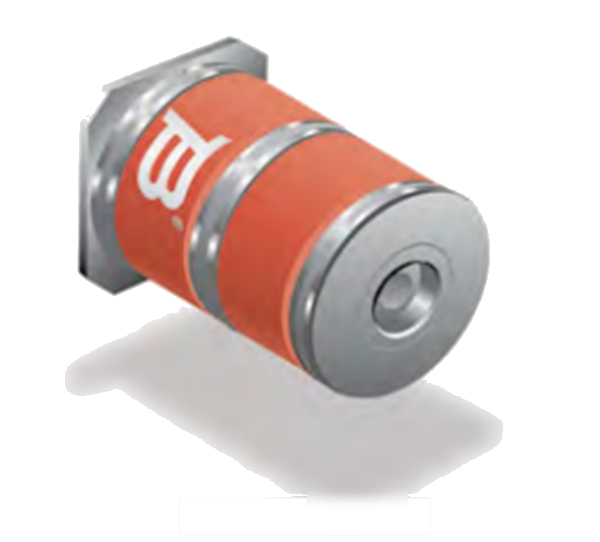

Bourns Gas-Entladerohre für RS-485-Ports

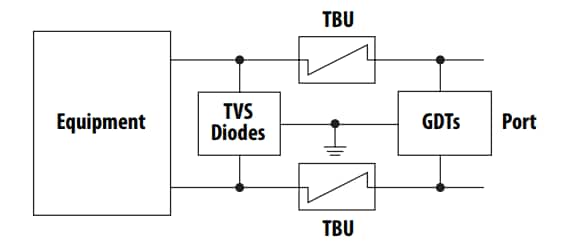

Das Bourns Gas-Entladerohr (GDT) für RS-485-Ports wurde entwickelt, um die Branchenstandards für RS-485-Portschnittstellen zu erfüllen und den Schaltkreisschutz in lauten und rauen elektrischen Umgebungen sicherzustellen. Für ungeschützte Leitungen mit hohen und schnelle Stromstößen und in Bereichen, in denen Fehler nicht akzeptabel sind, wird ein dreiphasiges Schutzsystem von Bourns empfohlen. Das System besteht aus TVS-Dioden (), TBU™-Geräten () und mindestens einem GDT. Jedes Gerät bietet eine einzigartige Schutzfunktion. Aufgrund des abgestuften Schutzschemas wird das TVS-Array vom TBU-Gerät voll geschützt und das TBU-Gerät wird vom schnellen GDT geschützt. Die Grenzen des Überspannungsschutzes entsprechen den Grenzen des GDT. Der Bourns GDT für RS-485-Ports handhabt sehr hohe Stromstärken und koordiniert mit dem TBU-Gerät, um einen schnellen Spannungsschutz sowie den Schutz des TBU-Geräts vor übermäßiger Spannung nach dem Auslösen zu bieten.

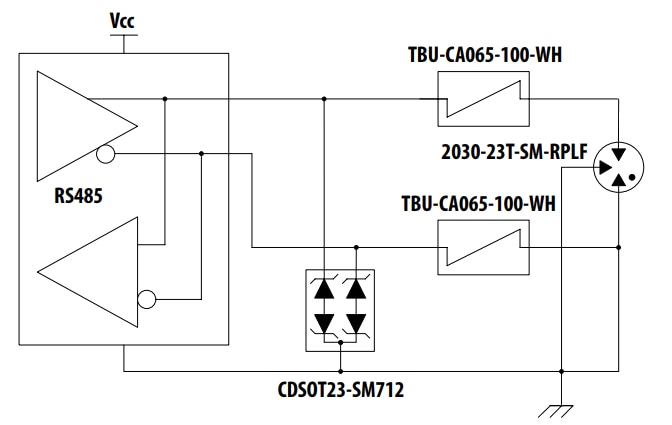

It consists of TVS Diodes (CDSOT23-SM712), TBU™ Devices (TBU-CA065-100-WH), and one or more GDTs. Each device contributes a unique protection function. Due to the layered protection scheme, the TVS array is fully protected by the TBU device and the TBU device is fully protected by the fast GDT. The limits of surge protection are then those of the GDT itself. The Bourns GDT for RS-485 Ports handles extremely high currents and coordinates with the TBU device to provide extremely fast voltage protection, as well as protection the TBU device from excessive voltage after it triggers.
