Asahi Kasei Microdevices CZ375x Kernlose Stromsensor-ICs
Die CZ375x kernlosen Stromsensor-ICs von Asahi Kasei Microdevices sind offene Stromsensoren, die Hall-Sensoren implementieren, um eine analoge Spannung proportional zum AC/DC auszugeben. Eine Dünnschicht aus Halbleitermaterial der Gruppe III-V wird als Hall-Sensor verwendet, was eine hochgenaue und schnelle Strommessung ermöglicht.
Die kernlosen Stromsensor-ICs CZ375x von Asahi Kasei Microdevices bieten eine integrierte Funktion zur Reduzierung von Streumagnetfeldern, um Genauigkeitsnachteile zu unterdrücken. Darüber hinaus unterdrückt der geringe Primärleiterwiderstand die Wärmeentwicklung und ermöglicht einen Dauerstrom von 100 ARMS.
Die Sensor-ICs sind in einem platzsparenden, kernlosen, ultrakleinen oberflächenmontierbaren Gehäuse untergebracht. Der CZ375x verwendet das gleiche Gehäuse wie die CZ-370x-Baureihe, was zu einer großen Auswahl an Stromerkennung führt, von ±115 ASpitze (CZ-375 A) bis ±225 ASpitze (CZ-375D). Dieser Strombereich ermöglicht dem Nutzer, die gleiche Leiterplattenkonstruktion für verschiedene Produkte zu implementieren und die Optionen auf verschiedene Strombewertungen auszudehnen. Die CZ-375x-Baureihe entspricht auch den Sicherheitsanforderungen gemäß UL 61800-5-1, wodurch sie sich ideal für industrielle Ladestationen, gewerbliche Klimaanlagen und vieles mehr eignet.
Merkmale
- Erfüllt den Sicherheitsstandard UL61800-5-1 (Abstand, Kriechstrecke ≥ 8,0 mm)
- Zertifiziert nach den Sicherheitsstandards UL-1577 und IEC/UL62368-1
- Maximaler Primärstrom von 100 ARMS
- Hohe Genauigkeit von 0,5 % FS. (Ta= 0 ~ 90 °C typisch)
- 0,27 mΩ Typ. Sehr geringer Primärleiterwiderstand
- 0.5μs Typ. Schnelle Anschwingzeit
- Funktion zur Reduzierung von Streumagnetfeldern
- Kleines Oberflächenmontage-Gehäuse zur (12,7 mm × 10,9 mm × 2,25 mm)
- Differentieller Ausgang mit VREF -Pin
- 4,2 kV (AC50Hz, 60 s) Isolationsspannung
- Ratiometrischer Ausgang
Applikationen
- Ladestation
- Gewerbliche Klimaanlagen
- Allgemeine Wechselrichter
- UPS
Dazugehörige Produkte
Asahi Kasei Microdevices CZ37x Coreless Current Sensor ICs
Come in double-pole detection models (CZ370x) and single-pole detection models (CZ372x).

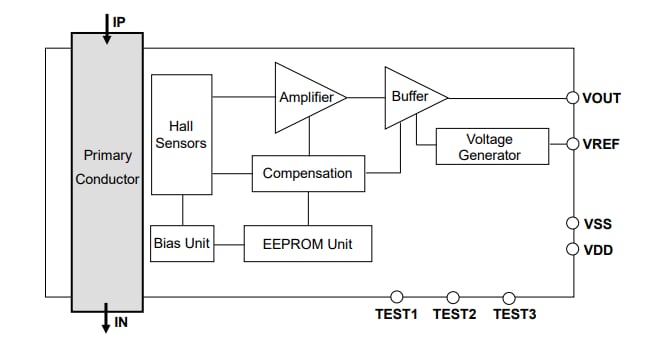

Blockdiagramm
