Analog Devices / Maxim Integrated TMC2210 Hochstrom-Schrittmotortreiber-ICs

Analog Devices Inc. TMC2210 Schrittmotortreiber-ICs bieten Bauformoptionen über Gehäuse-Pins und zusätzliche Diagnoseausgänge. Der TMC2210 enthält einen fortschrittlichen Schrittmotortreiber, der auf dem integrierten Impulszähler mit 256 Mikroschritten und zwei vollständig integrierten 36 V, 3,0 A (max.) H-Brücken sowie nicht-dissipativen integrierten Stromsensoren (ICs) basiert.

Die TMC2210 Schrittmotortreiber-ICs von ADI verfügen über einen StealthChop2-Gleichstromsteller, der einen absolut rauscharmen Betrieb zusammen mit einem maximalen Wirkungsgrad und einem ausgezeichneten Motordrehmoment ermöglicht. Die Bauteile bieten eine hohe Integration, Energieeffizienz und einen kleinen Formfaktor für kostengünstige Lösungen mit erstklassigem Betriebsverhalten.

Merkmale

  • 4,5 VDC bis 36 VDC
  • Niedriger RDS(ON) (HS+LS): 230 mΩ (TA = +25 °C) (typisch)
  • Nennstrom pro H-Brücke (typisch bei +25 °C):
    • IMAX = 5,0 A (Brücken-Spitzenstrom)
    • IRMS = 2,1 ARMS (3 A Sinuswellen-Spitze)
  • Vollständig integrierte verlustfreie Stromsensoren
  • StealthChop2 Leiser Motorbetrieb
  • Überspannungsschutzausgang
  • Schritt-/Richtungs(S/D)-Schnittstelle mit MicroPlyer-Schrittinterpolation
  • Die höchste Auflösung beträgt 256 Mikroschritte pro Vollschritt
  • SpreadCycle Hochdynamische Stromregelung
  • Vollständiger Schutz und Diagnosefunktionen
  • Kompaktes TQFN32-Gehäuse von 5 mm x 5 mm oder TSSOP38-Gehäuse von 9,7 mm x 4,4 mm

Applikationen

  • Textil-, Näh- und Strickmaschinen
  • 3D-Drucker und ID-Drucker/Kartendrucker
  • Büroautomation, Drucker, Scanner und Kopiergeräte
  • ATMs, Ein- und Auszahlungsgeräte, Banknotenprüfer und Geldautomaten
  • Kassensysteme (Point-of-Sale, POS)
  • Pumpen- und Ventilsteuerung

Dazugehöriges Kit

Analog Devices / Maxim Integrated TMC2210-EVAL-KIT Evaluierungskit

Ermöglicht die Evaluierung der TMC2210 Schrittmotortreiber-ICs.

Learn Moreüber Analog Devices / Maxim Integrated TMC2210-EVAL-KIT Evaluierungskit View Productsverwandt mit Analog Devices / Maxim Integrated TMC2210-EVAL-KIT Evaluierungskit

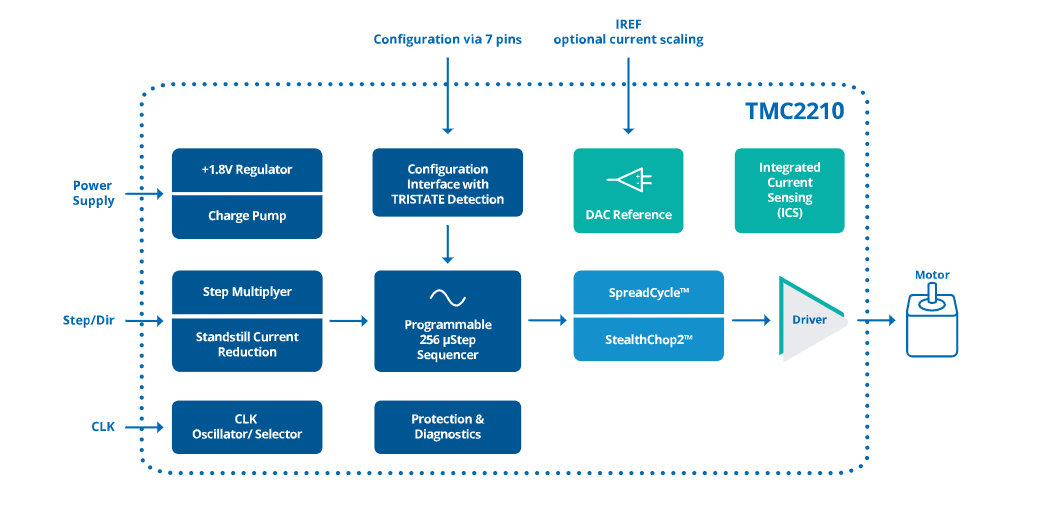

Blockdiagramm

Blockdiagramm - Analog Devices / Maxim Integrated TMC2210 Hochstrom-Schrittmotortreiber-ICs

Videos

Dazugehöriges Board

Analog Devices Inc. TMC2210STEPSTICK Evaluierungsboard

Zur Evaluierung der TMC2210 Schrittmotortreiber-ICs ausgelegt.

Learn Moreüber Analog Devices Inc. TMC2210STEPSTICK Evaluierungsboard View Productsverwandt mit Analog Devices Inc. TMC2210STEPSTICK Evaluierungsboard
Veröffentlichungsdatum: 2023-03-21 | Aktualisiert: 2026-02-03
