Analog Devices / Maxim Integrated MAX98363 (A/B/C/D) Development Boards
Die Analog Devices MAX98363 (A/B/C/D) Development Boards sind vollständig bestückt sowie getestet und ermöglichen die Evaluierung der MAX98363 Verstärker. Die MAX98363A/MAX98363B/MAX98363C/MAX98363D SoundWire® v1.2-kompatiblen Mono-Eingangsverstärker der Klasse D verfügen über eine AB-Audioleistung mit einem Wirkungsgrad der Klasse D. Die MAX98363 Development Boards von Analog Devices sind für den Betrieb mit einem externen SoundWire-Manager ausgelegt, der den v1.2 SoundWire Takt und Daten liefert. Für die Stromversorgung der Development Boards ist ein Versorgungseingang von 2,5 V bis 5,5 V für VDD erforderlich.
Merkmale
- MIPI Soundwire v1.2-konform
- 3,2-W-Ausgangsleistung in 4 Ω bei 5 V
- Einzelversorgungsbetrieb (2,5 V bis 5,5 V)
- 12.3mW Ruhestrom mit externem DVDDIO
- 92 % Wirkungsgrad (RL = 8 Ω, THD+N = 10 %)
- Ausgangsrauschen: 12,8 μVRMS
- 108,5 dB Dynamikbereich
- Niedriger THD+N von 0,014 % bei 1 kHz
- Dank der hochentwickelten Flankenratensteuerung können Ausgangsleistungen der Klasse D filterlos erfolgen
- Umfassende Schaltung zur Reduzierung der Klick- und Knackgeräusche
- Erhältlich in einem platzsparenden 9-Bump-Wafer-Level-Gehäuse (WLP) 1,528 mm x 1,528 mm, 0,4 mm Rastermaß
Verwandte Produkte
Analog Devices / Maxim Integrated MAX98363 SoundWire® Verstärker der Klasse D
Bietet eine branchenführende Audioleistung der Klasse AB mit einem Wirkungsgrad der Klasse D.

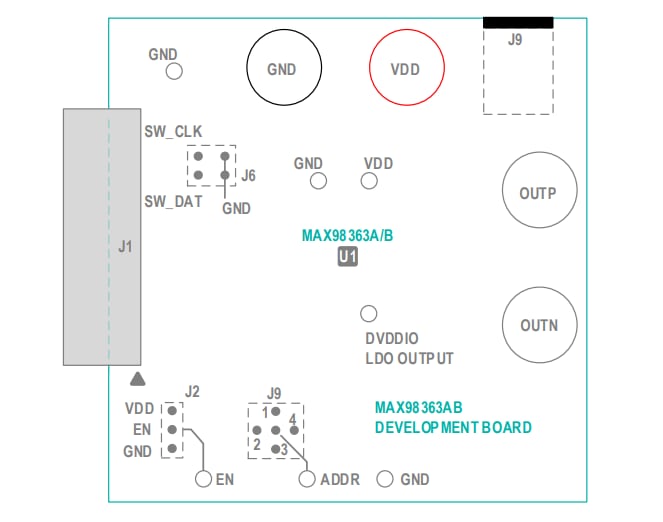

PCB-Layout (A/B)
PCB-Layout (C/D)
