Analog Devices / Maxim Integrated MAX77680EVKIT / MAX77681EVKIT Evaluierungskit
Das Maxim MAX77680EVKIT/MAX77681EVKIT Evaluierungskit ist eine bestückte und getestete Leiterplatte (PCB), die zur Evaluierung der Funktionsweise des MAX77680/MAX77681 SIMO-Abwärts-/Aufwärtswandlers konfiguriert ist. Das Evaluierungskit bietet Benutzerfreundlichkeit mit einem GUI, das die I2C-Schnittstelle ansteuert. Das Bauteil bietet sowohl Drucktasten- als auch Schiebeschalter-Eintastoptionen für die Evaluierung.
Merkmale
- Benutzerfreundlich
- GUI-Laufwerk-I2C-Schnittstelle
- Vollständig bestückt und getestet
- Emuliert das Systemladen
- Elektronische On-Board-Last für SIMO-Auf-/Abwärtswandler-Ausgänge
- Elektronische Last mit stationären, transienten und zufälligen Modi
- Evaluiert sowohl Drucktasten- als auch Schiebeschalter-Eintast-Optionen
Erforderliche Ausrüstung
- MAX77680EVKIT / MAX77681EVKIT evaluation kit
- Windows-based PC
- Power supply
- Ammeter
- DVM
- Micro-USB cable
- GUI

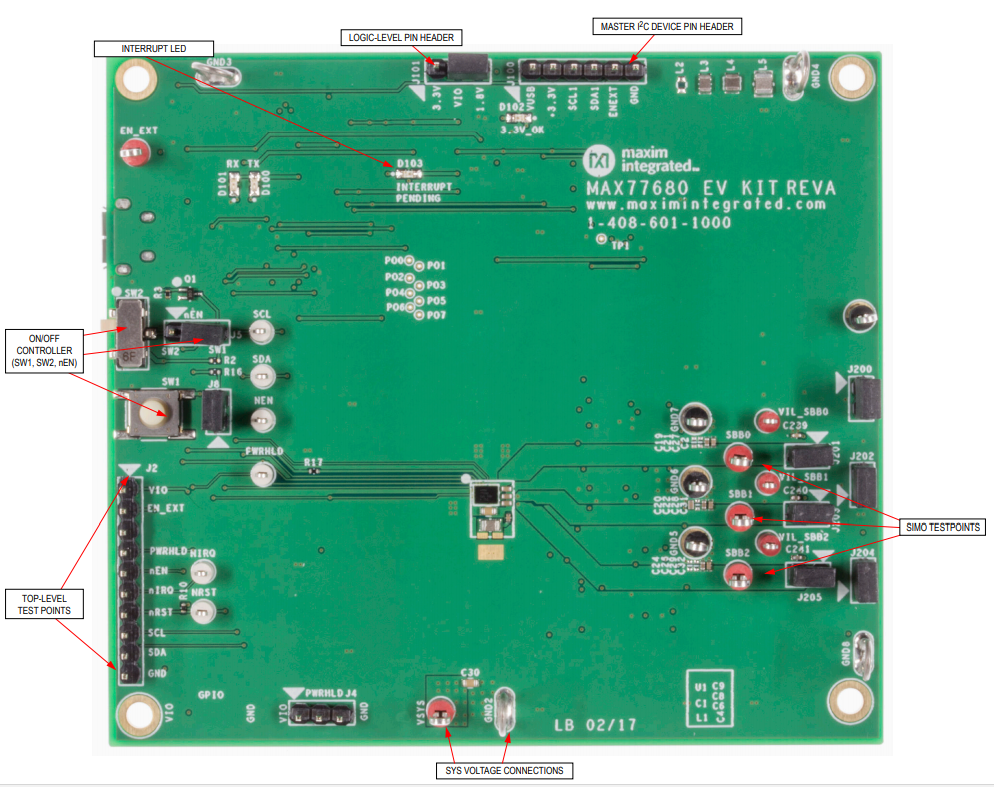

Auf dem Board

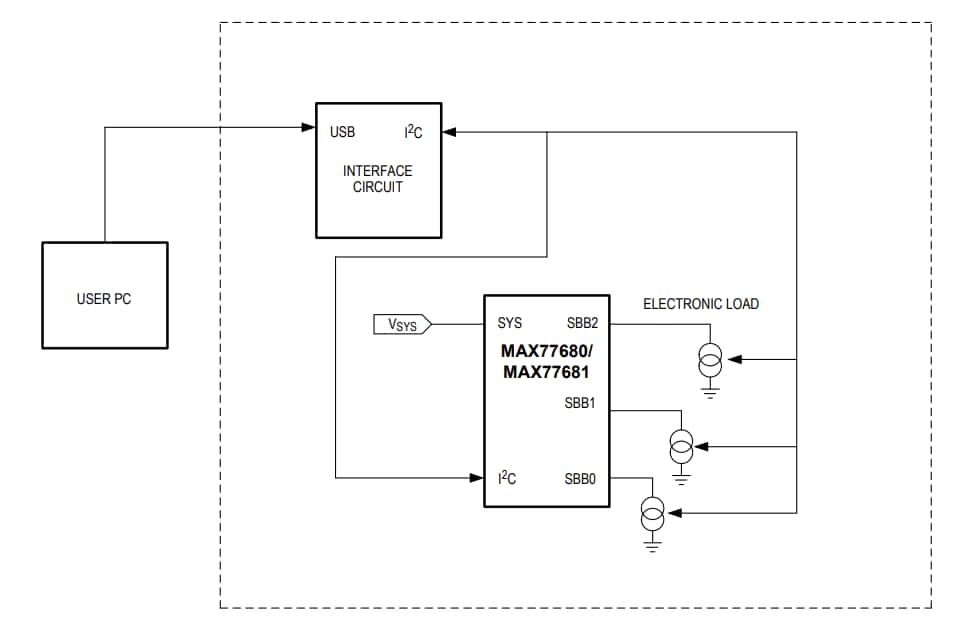

Blockdiagramm
MAX77680/MAX77681 Regler
Analog Devices / Maxim Integrated MAX77680 / MAX77681 SIMO-Abwärts-/Aufwärtswandler
Verwenden einen geringen Ruhestrom (IQ) von 3 μA zur Regulierung von drei unabhängigen Schienen.
Veröffentlichungsdatum: 2018-08-31
| Aktualisiert: 2023-04-25
