Analog Devices / Maxim Integrated MAX77301 Lineares Lithium-Ionen-Ladegerät
Das Analog Devices MAX77301 lineare Lithium-Ionen-Ladegerät ist JEITA-konform und wird von einem USB-Anschluss, einem dedizierten Ladegerät oder einem Universal-Adapter betrieben. Der IC bietet eine automatische Adaptertyp-Erkennung und Enumeration mit einem USB-Host oder Hub. Der IC integriert einen unabhängigen Batterieladeschalter, eine Strommessschaltung, MOSFET-Durchgangselemente, eine Schaltung zur Wärmeregulierung und eliminiert die externe Sperr-Schottky-Diode. Diese Funktion schafft die einfachste und kleinste USB-konforme Ladelösung.
Das MAX77301 von Analog Devices enthält eine automatische Erkennung des Ladeadaptertyps und ermöglicht die Unterscheidung von USB 2.0 Geräten, USB-Ladegeräten, dedizierten Ladegeräten sowie Standard-Eingangsadaptern. Wenn die Enumeration aktiviert ist, verhandelt der IC automatisch mit einem Host-USB und ermöglicht somit den höchsten Ladestrom, der von einem USB 2.0 Gerät oder einem USB-Ladegeräte ohne Prozessoreingriff verfügbar ist. Die Erkennung des Adaptertyps ist mit USB 2.0 sowie mit der Batterieladespezifikation Revision 1.1 konform.
Der IC steuert die Ladesequenz für Einzelzellen-Li+-Batterien von der Batterieerkennung, Vorqualifizierung, Schnellladung, Top-Off- und Ladeanschluss. Das Laden wird mit einer Konstantstrom-, Konstantspannungs- und Konstant-Chip-Temperatur-Regelung (CCCVCTj) für einen sicheren Betrieb unter allen Bedingungen gesteuert. Darüber hinaus ist der IC mit den JEITA-Batterieladeanforderungen konform.
Die Smart Power Selector-Funktion nutzt die begrenzte USB- oder Adapterleistung optimal. Der Batterieladestrom wird unabhängig von der Eingangsstrombegrenzung eingestellt. Die Leistung, die nicht vom System verwendet wird, lädt die Batterie auf. Bei Bedarf unterstützt das Batteriesystem die Eingangsquelle. Die Systemspannung wird aufrechterhalten, indem die Applikation ohne eine Batterie, eine entladene Batterie oder eine leere Batterie betrieben werden kann. Die automatische Eingangsauswahl schaltet das System von einer Batterie auf eine externe Stromversorgung um.
Die I2C-Schnittstelle bietet eine vollständige Programmierbarkeit von Batterieladeeigenschaften, Eingangsstrombegrenzung und Schutzfunktionen. Diese Funktion bietet Flexibilität für den Einsatz mit einer großen Auswahl von Adaptern und Batteriegrößen.
Weitere Funktionen umfassen Unterspannungssperre (UVLO), Überspannungsschutz (OVP), Ladestatus-Flag, Ladefehler-Flag, Eingangsstrom-OK-Überwachung, Batterieerkennung, JEITA-konformes Laden, Lade-Timer, 3,3-V-/10-mA-Hilfsausgang und einen externen Einschalter.
Merkmale
- Ermöglicht das Aufladen über einen USB-Anschluss
- Automatische Erkennung des Adaptertyps
- Eingangsstrom von bis zu 1.500mA und Ladestrom von bis zu 900 mA
- Enumeration ohne Prozessoreingriff
- Unterstützt USB-Low-Speed und -Full-Speed
- Entspricht der USB 2.0-Spezifikation und der Batterieladespezifikation (Revision 1.1)
- Konform mit Niederspannungs-Li-Ionen-Batterieprofilen der nächsten Generation
- Eingangsüberspannungsschutz von bis zu 16 V
- Smart Power Selector™ ermöglicht einen Leistungspfadbetrieb mit entladener oder keiner Batterie
- Batterieerkennung, einschließlich Akkus mit offenen Schutzvorrichtungen
- Wärmeregulierung verhindert Überhitzung
- LED-Anzeige für Ladevorgang, Vorladung und Zeit-/Temperaturfehler
- Serielle (400 kHz)I2C-kompatibleSchnittstelle
- 6 µA (typisch) Abschaltstrom
- 25-Bump-WLP-Gehäuse von 2,44 mm x 2,44 mm
Applikationen
- Bluetooth-Headsets
- PDAs
- MP3-Player
- Sonstige tragbare Geräte

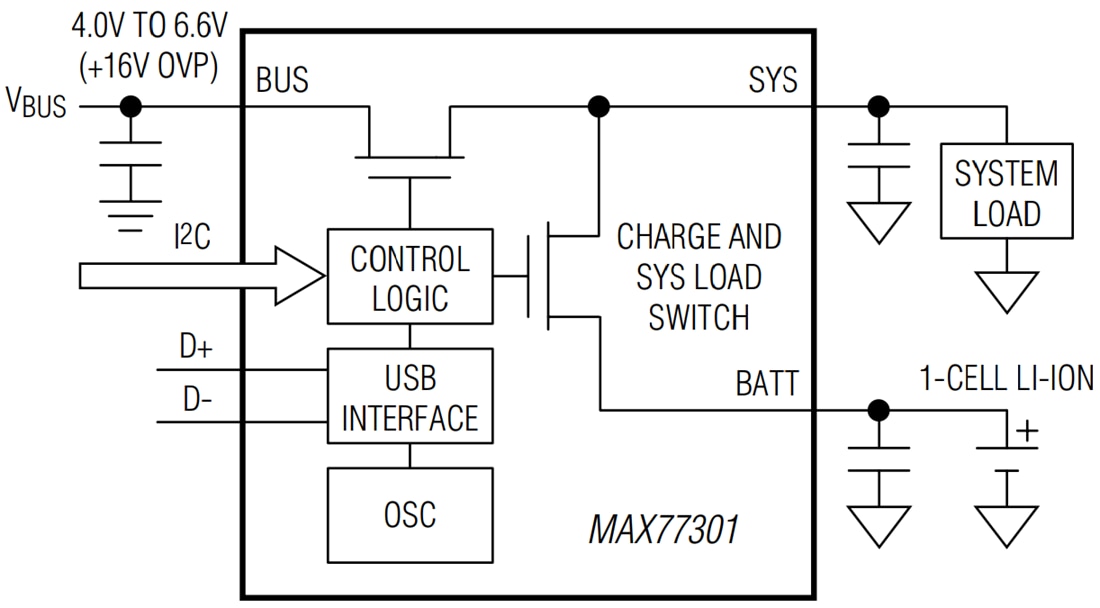

Vereinfachte Anwendungsschaltung
