Analog Devices Inc. MAX25231EVKIT Evaluierungskit
Das Evaluierungskit MAX25231EVKIT von Analog Devices ist eine vollständig bestückte und getestete Schaltung zur Evaluierung des Mini-Abwärtswandlers MAX25231 in einem 12-poligen TDFN-Gehäuse. Der MAX25231 liefert bis zu 1,2 A mit Eingangsspannungen von 3,5 V bis 36 V und verbraucht bei Nulllast einen Ruhestrom von nur 3,5µA.
Das Evaluierungskit MAX25231EVKIT von Analog Devices wird mit einem installierten MAX25231-Mini-Abwärtswandler geliefert, kann aber auch zur Evaluierung aller anderen MAX25231-Ausführungen mit minimalen U1-Komponentenänderungen verwendet werden. Das Evaluierungskit enthält verschiedene Testpunkte und Steckbrücken für die Evaluierung.
Merkmale
- Eingangsversorgungsbereich: 3,5 V bis 36 V
- Feste Ausgangsspannung von 5 V oder 3,3 V oder einstellbar zwischen 1 V und 10 V
- Liefert einen Ausgangsstrom von bis zu 1,2 A
- Eingang für Frequenzsynchronisierung
- Freigabeeingang
- Spannungsüberwachungs-PGOOD-Ausgang
- Bewährtes PCB-Layout
- Vollständig bestückt und getestet
Erforderliche Ausrüstung
- MAX25231 Evaluierungskit
- 2-A-Netzteil von 3,5 V bis 36 V
- Voltmeter
- Elektronische Last

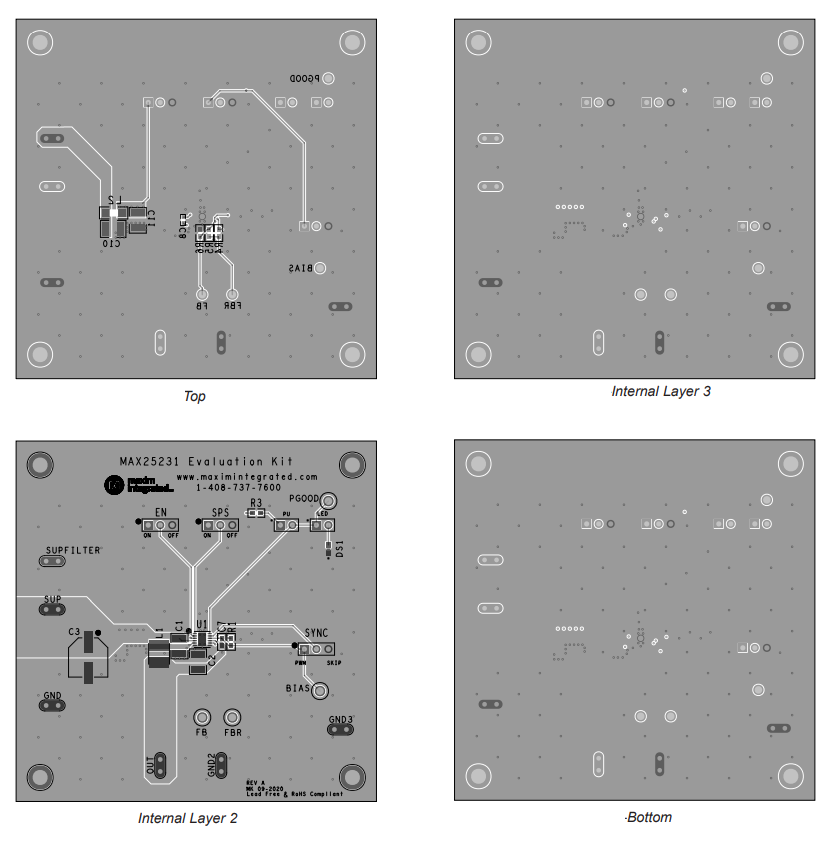

PCB-Layoutdiagramme
