Analog Devices / Maxim Integrated MAX22565CAEVKIT Isolator-Evaluierungskit
Das Analog Devices MAX22565CAEVKIT Isolator-Evaluierungskit bietet ein bewährtes Design zur Evaluierung der MAX22565 verstärkten, galvanischen Sechskanal-Digitalisolatoren in einem 20-Pin-SSOP-Gehäuse. Das MAX22565CAEVKIT ist vollständig bestückt und getestet und wird mit dem vorbestückten MAX22565CAAP+ geliefert. Die MAX22163−MAX22166 und MAX22663-MAX22666 sind funktional äquivalent zum MAX22563−MAX22566, aber verfügen über verschiedene Gehäuseausführungen. Die MAX22163-MAX22166 werden in einem 16-Pin-QSOP-Gehäuse geliefert und die MAX22663-MAX22666 in einem 16-Pin-Wide-SOIC-Gehäuse. Das MAX22565EVKIT Kit kann den Funktionsumfang und die elektrische Leistungsfähigkeit der gesamten Bauteilfamilie evaluieren.
Das MAX22565CAEVKIT Evaluierungskit von Analog Devices sollte von zwei unabhängigen isolierten Netzteilen mit einem Nennausgangsspannungsbereich von 1,71 V bis 5,5 V betrieben werden. Ein einzelnes Netzteil kann auch zur Evaluierung der elektrischen Parameter des Bauteils ohne Isolierung zwischen den beiden Seiten verwendet werden.
Merkmale
- Eine große Auswahl von Datenübertragungsraten von DC bis 200 MBit/s
- MAX22565 mit 5:1-Kanalkonfiguration
- SMA-Steckverbinder zur einfachen Verbindung mit externen Ausrüstungen
- Großer Versorgungsspannungsbereich von 1,71 V bis 5,5 V
- Garantierte Isolierung von bis zu 3,75 kVRMS während 60 s
- Temperaturbereich: -40 °C bis +125 °C
- Bewährtes PCB-Layout
Erforderliche Ausrüstung
- MAX22565CAEVKIT Evaluierungskit
- Zwei DC-Netzteile mit einem Ausgangsbereich von 1,71 V bis 5,5 V
- Signal-/Funktionsgenerator
- Oszilloskop

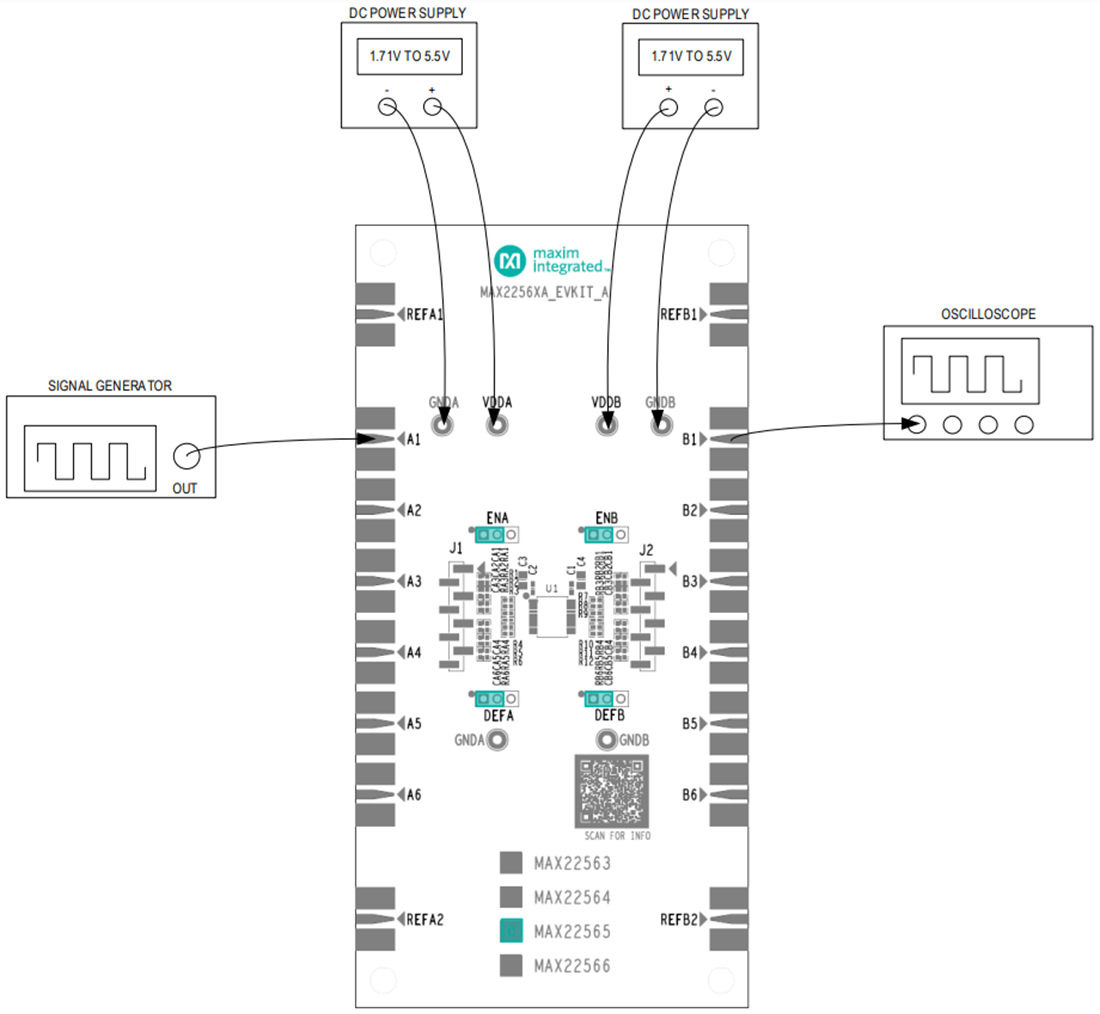

Testeinrichtung
