Analog Devices / Maxim Integrated MAX20461 Evaluierungskit
Das Analog Devices Inc. MAX20461 Evaluierungskit ist zur Evaluierung der Funktionsweise des MAX20461 Automotive-DC/DC-Abwärtswandlers mit hohem Strom und hohem Wirkungsgrad konfiguriert. Das MAX20461 Evaluierungskit enthält einen I2C-fähigen MAX20461.
Die I2C-Schnittstelle auf dem Kit ermöglicht eine flexible Konfiguration, detaillierte Fehlerdiagnose und Zugriff auf den On-Chip-ADC, der die Ausgangsspannung und den Ausgangsstrom meldet. Auf die I2C-Funktionen kann mit dem MINIQUSB-Modul von Maxim zusammen mit der bereitgestellten Beispiel-GUI einfach zugegriffen werden. Das Evaluierungskit ist für einen Betrieb von 2,2 MHz ausgelegt. Die Datenschalter des MAX20461 erfordern in der Regel keine Far-Eye-Abstimmung und das Kit ist mit Kurzschlüssen bestückt.
Merkmale
- Konfigurierbare Ladeerkennungsmodi
- USB-C von 3,0 A, 1,5 A, 0,5 A
- USB-IF BC1.2 CDP, DCP
- Apple 2,4 A, 1,0 A
- China YD/T1591-2009 Ladespezifikation
- Automatische USB-Spannungsanpassung durch integrierten DC/DC-Wandler (275 kHz bis 2,2 MHz)
- Bewährtes PCB-Layout
- Vollständig bestückt und getestet
Erforderliche Ausrüstung
- MAX20461 Evaluierungskit
- USB-Typ-C-zu-Typ-A-Adapter
- USB-A-Verlängerungskabel von 2 m
- Elektronische Last von 3 A (bevorzugt) oder zwei parallelgeschaltete Widerstände von 3,5 Ω und 10 W (im Lieferumfang enthalten), die mit einem USB-Typ-A-Stecker (im Lieferumfang enthalten) verbunden sind
- 14 V/2 A DC-Netzteil oder Autobatterie (VBAT)
- Digitales Voltmeter (DVM) oder Oszilloskop
- MINIQUSB und MAX20461 GUI
- Zwei Steckbrücken
- Vier DuPont-Jumper-Drähte, Buchse-Buchse: GND, SDA, SCL, 3V3
Dazugehörige Produkte
Analog Devices / Maxim Integrated MAX20461 Automotive-Abwärtswandler
Kombiniert einen Abwärtswandler, einen USB-Host-Ladegerät-Emulator & USB-Schutzschalter mit hoher Bandbreite.

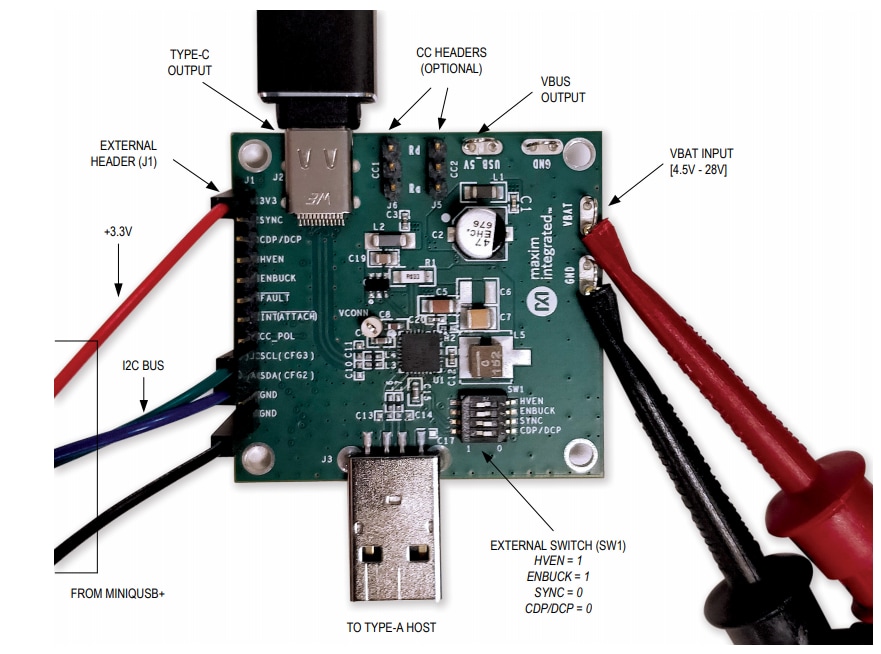

Kit-Schnittstelle
