Analog Devices / Maxim Integrated MAX20414EVKIT Evaluierungskit
Das Maxim Integrated MAX20414EVKIT Evaluierungskit ist eine Plattform zur Demonstration des MAX20414 Leistungsmanagement-ICs (PMIC). Der MAX20414 ist ein DC/DC-Wandler mit hohem Wirkungsgrad, zwei Ausgängen und niedriger Spannung. Das MAX20414EVKIT enthält zwei MAX20414 DC/DC-Wandler.
OUT1 erhöht einen Eingang von 3,3 V auf 5 V bei bis zu 500 mA, während der OUT2-Abwärtswandler einstellbare Ausgangsspannungen bis hinunter auf 0,8 V bei bis zu 3 A bietet. Der Schaltfrequenzbetrieb von 2,2 MHz ermöglicht die Verwendung von Vollkeramik-Kondensatoren und reduziert die Anzahl externer Komponenten. Das MAX20414EVKIT Evaluierungskit verfügt über zwei Ein/Aus-Steckbrücken-Steuerungen und zwei Reset-Ausgänge (RESET1, RESET2) zur Anzeige des Ausgangsstatus für jeden Wandler. Darüber hinaus bietet das Kit einen SYNC-Eingang zur Auswahl des Betriebsmodus (erzwungene PWM, Skip-Modus oder externe Frequenzsynchronisation).
Merkmale
- Betriebsversorgungsspannung: 3 V bis 5,5 V
- Synchroner Aufwärtswandler (OUT1): 5 V bei 500 mA
- Synchroner Abwärtswandler (OUT2): 1,25 V bei 3 A
- SYNC-Modus-Auswahleingang für erzwungene PWM (FPWM), Skip-Modus-Auswahl oder externe Frequenzsynchronisation
- Einzelne RESET_Ausgänge
- Reduziert die Anzahl externer Komponenten
- Bewährtes PCB-Layout
- Vollständig bestückt und getestet
Erforderliche Ausrüstung
- MAX20414 Evaluierungskit
- Variable 6-V-Stromversorgung, die 5 A liefern kann
- Zwei Voltmeter
- Elektronische Last

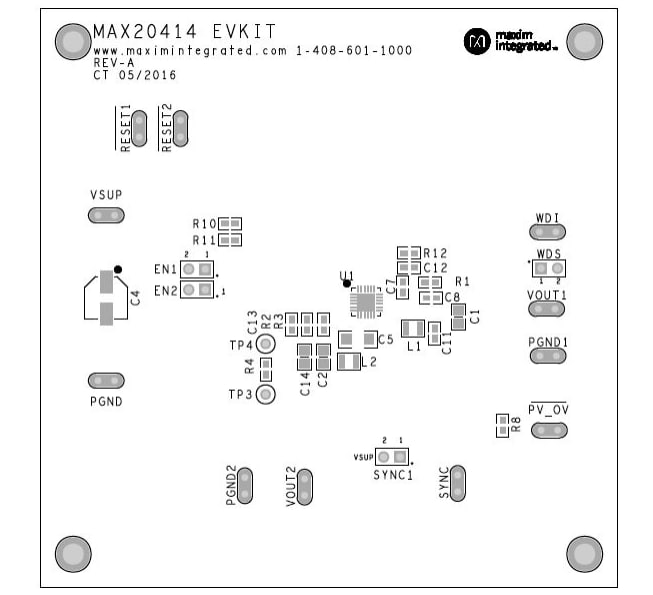

Layout
Veröffentlichungsdatum: 2019-11-04
| Aktualisiert: 2023-05-02
