Analog Devices / Maxim Integrated MAX20090 Hochspannungs-HB-LED-Controller
Der Maxim Integrated MAX20090 Hochspannungs-HB-LED-Controller ist ein Einkanal-LED-Treiber mit hoher Lichtleistung für Automotive-Frontscheinwerfer-Applikationen. Diese Applikationen umfassen Fernlicht, Abblendlicht, Tagfahrlicht (DRLs), Blinker, Nebelscheinwerfer und andere LED-Leuchten. Dieses Bauteil kann eine Eingangsspannung von 5 V bis 65 V aufnehmen und eine Kette von LEDs mit einer maximalen Ausgangsspannung von 65 V ansteuern.
Der MAX20090 erfasst den Ausgangsstrom an der hohen Seite der LED-Kette. Eine High-Side-Strommessung ist zum Schutz vor Kurzschlüssen vom Ausgang zur Erde oder Batterieeingang erforderlich. Darüber hinaus enthält dieses Bauteil das flexibelste Schema zur Ansteuerung von LEDs, wodurch Aufwärts-, High-Side-Abwärts-, SEPIC-Modus- oder Abwärts-Aufwärts-Modus-Konfigurationen möglich sind. Der PWM-Eingang bietet LED-Verdunkelungsverhältnisse von bis zu 1000:1 und der ICTRL-Eingang bietet eine zusätzliche analoge Verdunkelungsfunktion im Controller.
Der MAX20090 ist in einem platzsparenden (4 mm x 4 mm) 20-Pin-TQFN-, seitenbenetzbaren TQFN- oder einem 20-Pin-TSSOP-Gehäuse untergebracht und für den Betrieb über einen Automotive-Temperaturbereich von -40 °C bis +125 °C ausgelegt.
Merkmale
- Der LED-Treiber mit hoher Lichtleistung und einem großen Eingangsbereich spart Platz und Kosten durch Integration
- Großer Eingangsspannungsbereich: +5 V bis +65 V
- Maximale Aufwärts-Ausgangsspannung: +65 V
- ICTRL-Pin für die analoge Verdunkelung
- Integrierter High-Side-Strommessverstärker
- 200-Hz-On-Board-Rampe vereinfacht die PWM-Verdunkelung
- Die flexible Architektur ermöglicht eine einfache Design-Optimierung
- Konfigurierbar als Aufwärts, High-Side-Abwärts, SEPIC, Auf-/Abwärts, Zeta und Cuk
- Programmierbare Schaltfrequenz (200 kHz bis 2,2 MHz)
- Frequenzspreizungs-Modulation zur Reduzierung von EMI-Rauschen
- Automotive-Funktionen und Robustheit verbessern die Systemzuverlässigkeit
- Fehlerdiagnose durch Fehlererkennung
- Kurzschluss-, Überspannungs- und thermischer Schutz
- Betriebstemperaturbereich: -40 °C bis +125 °C
- Gehäuseoptionen
- TSSOP-20
- TQFN-20
- TQFN-20 mit benetzbaren Flanken
- Qualifikationen
- AEC-Q100
- RoHS-konform
Applikationen
- Automotive-Außenbeleuchtung
- Gewerbe-, Industrie- und Gebäudebeleuchtung
- Tagfahrlampen (Daytime Running Lamps, DRL)
- Nebelscheinwerfer- und adaptive Frontscheinwerfer-Baugruppen
- Head-up-Displays
- Fernlicht-/Abblend-/Signal-/Positionsleuchten
Development Tools
Analog Devices / Maxim Integrated MAX20090EVKIT Evaluierungskit
Zur Unterstützung der Evaluierung des MAX20090 Automotive-Hochspannungs-LED-Controllers mit hoher Lichtleistung ausgelegt.
Blockdiagramm
Typische Applikations-Schaltung

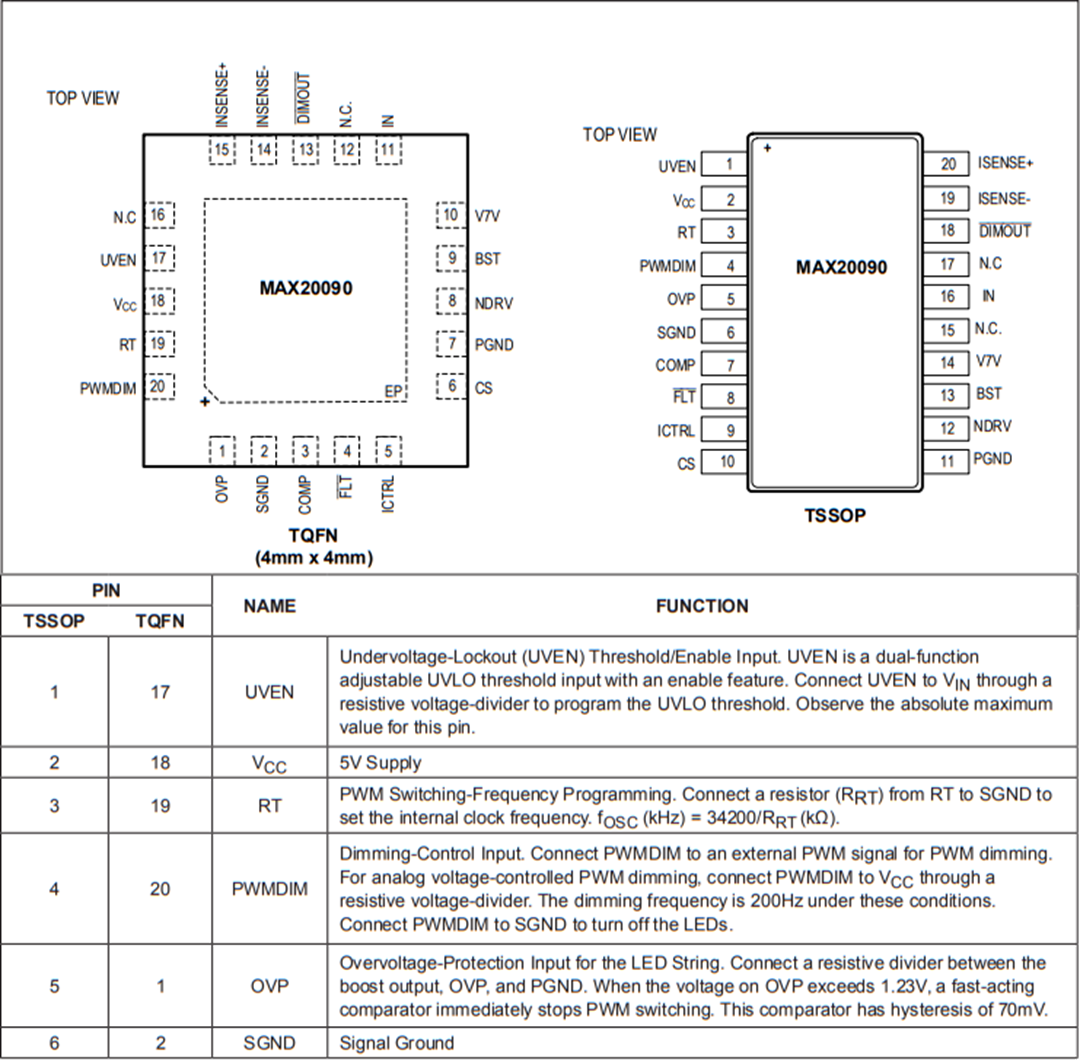

Pin-Bezeichnungen
