Analog Devices / Maxim Integrated MAX17682 Isolierte DC/DC-Abwärtswandler
Die MAX17682 isolierten DC/DC-Abwärtswandler von Maxim sind hocheffiziente, isolierte Hochspannungs-DC/DC-Abwärtswandler, die für die Bereitstellung von isolierter Stromversorgung bis 10 W ausgelegt sind. Die Geräte arbeiten über einen breiten Eingangsspannungsbereich von 4,5 V bis 42 V und verwenden eine primärseitige Rückkopplung für die Regulierung der Ausgangsspannung. Diese Bauteile liefern primären Spitzenstrom bis zu 3,7 A und regeln die Primärausgangsspannung auf ±1,2% über -40°C bis 125°C. Der MAX17682 verfügt über eine Spitzenstromregelung mit Pulsweiten-Modulations-Schema (PWM). Die On-Chip-MOSFETs mit niedrigem Widerstand gewährleisten einen hohen Wirkungsgrad bei Volllast und vereinfachen das Layout.
Eine programmierbare Soft-Start-Funktion ermöglicht dem Nutzer den Einschaltstrom zu reduzieren. Das Bauteil enthält außerdem Funktionen wie Enable-Pin und Unterspannungs-Sperre (EN/UVLO). Dadurch kann der Benutzer wählen, welchen Teil des Eingangsspannungspegels er einschalten möchte. Ein Open-Drain Active-low RESETB-Pin liefert bei erfolgreicher Regelung der primären Ausgangsspannung ein verzögertes Power-Good-Signal an das System.
Merkmale
- Macht externe Komponenten überflüssig und verringert die Gesamtkosten
- Synchroner Primärbetrieb für einen hohen Wirkungsgrad und reduzierte Kosten
- Voll-Keramikkondensatoren, ultra-kompaktes Layout
- Reduziert die Anzahl an DC/DC-Reglern auf einen StockWide Eingangsspannungsbereich von 4,5 V bis 42 V
- 0,9 V bis 92 % VIN-Primärausgangsspannung
- Liefert bis zu 3,7 A Spitzenstrom
- Anpassbare Frequenz mit externer Synchronisation 100 kHz bis 500 kHz
- Erhältlich in einem 20-Pin TQFN-Gehäuse von 4 mm x 4 mm
- Senkt die Spitzenverlustleistung, Wirkungsgrad > 90 %
- Abschaltstrom: 2,8 µA (typisch)
- Zuverlässiger Betrieb in widrigen Industrieumgebungen
- Hiccup-Modus-Strombegrenzung, Senkstrombegrenzung und Autoretry-Startup
- Programmierbarer EN/UVLO-Schwellwert
- Einstellbarer Soft-Start
- -40 °C bis 150 °C Sperrschichttemperaturbereich
Applikationen
- Industrielle Prozesssteuerung
- Kommunikations-Hub in intelligenten Messgeräten
- Isolierte Stromversorgung für medizinische Geräte
- Potenzialfreie Stromversorgungs-Generierung

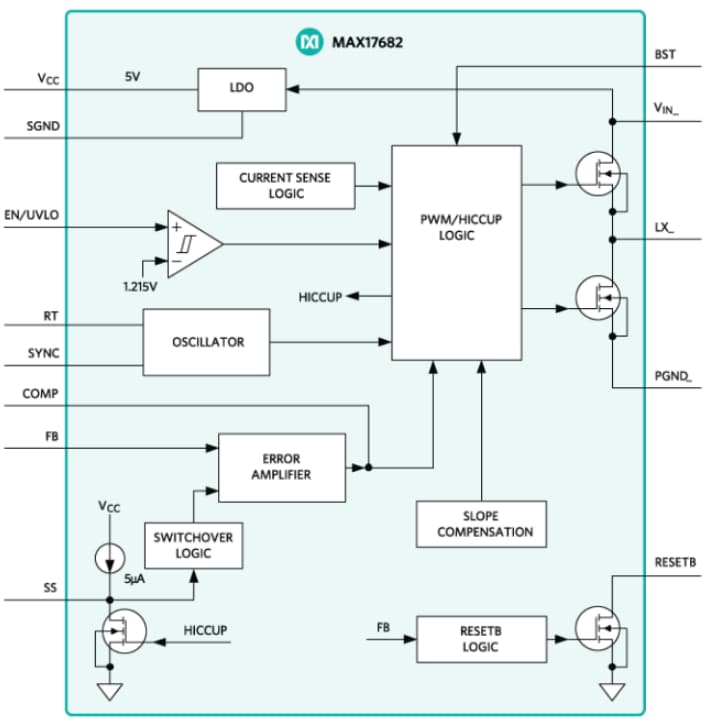

MAX17682 Funktionales Blockdiagramm
