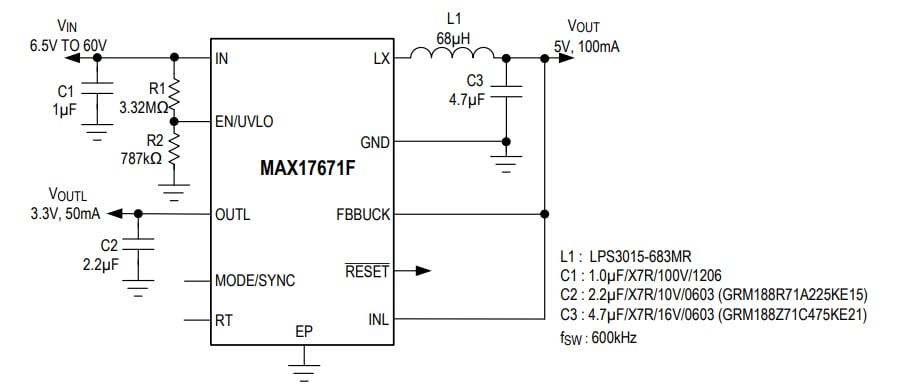

Analog Devices / Maxim Integrated MAX1767x 4-V- bis 60-V-DC/DC-Abwärtswandler

Maxim MAX1767x DC/DC-Wandler sind Regler mit zwei Ausgängen und integrieren einen synchronen 4V- bis 60V-Abwärtswandler mit hohem Wirkungsgrad. Der MAX1767x kombiniert den Wandler mit internen MOSFETs und einem rauscharmen 50mA-Linearregler von 2,35 V bis 5 V mit hohem PSRR. Dadurch eignet er sich hervorragend als Ersatz für Hochspannungs-Linearregler. Feste Abwärtswandler-Ausgangsspannungen von 3,3 V und 5 V werden in der vom MAX17670 und MAX17671 gegebenen Reihenfolge bereitgestellt, wobei der MAX17672 einstellbar ist.

Die Rückführspannungs-Regelungsgenauigkeit für den Linearregler beträgt bei einem Temperaturbereich von -40 °C bis +125 °C, ±1,3 % und für den Abwärtswandler ±2 %. Das Bauteil reduziert die Anzahl externer Komponenten und die Kosten mit einer internen Kompensation, eingebautem Soft-Start und Schutz gegen induktiven Kurzschluss beim Abwärtswandlerausgang.

Merkmale

Verringert die Anzahl externer Komponenten und die Gesamtkosten
- Kein Synchronisationsbetrieb durch Schottky
- Interne Kompensation
- Integrierter Soft-Start
- Vollkeramikkondensatoren, kompaktes Layout
- Schutz gegen induktiven Kurzschluss beim Abwärtswandler-Ausgang.
Verringert die Anzahl der zu lagernden DC/DC-Regler
- Großer 4V- bis 60V-Eingangsspannungsbereich für den Abwärtswandler-Regler
- Abwärtsbetrieb bei bis zu 98 % Tastverhältnis
- 200 kHz bis 2,2 MHz einstellbare Schaltfrequenz mit externer Synchronisation für den Abwärtswandler
- 2,35V- bis 5V-Eingabebereich für den Linearregler
- Linearregler mit bis zu 50mA-Laststromkapazität

Reduziert die Verlustleistung
- 50 µA Versorgungsstrom bei Nulllast
- PFM ermöglicht einen erweiterten Wirkungsgrad bei niedriger Last
- 2,5 μA Abschaltstrom
- Bootstrap-Vorspannungseingang für einen verbesserten Wirkungsgrad
Zuverlässiger Betrieb in widrigen Umgebungen
- Spitzenstrombegrenzungsschutz
- Eingebaute Ausgangsspannungsüberwachung mit RESET
- Widerstandsprogrammierbarer EN-/UVLO-Schwellenwert
- Monotoner Start in vorgespannte Last
- Übertemperaturschutz
- Hochindustrieller Umgebungsbetriebstemperaturbereich von -40 °C bis +125 °C / Sperrschichttemperaturbereich von -40 °C bis +150 °C
