Analog Devices / Maxim Integrated MAX17640A, MAX17640B und MAX17640C Evaluierungskits
Analog Devices Inc. MAX17640A, MAX17640B und MAX17640C Evaluierungskits bieten bewährte Designs zur Evaluierung des Betriebsverhaltens der synchronen MAX17640A, MAX17640B und MAX17640C Hochspannungs-DC/DC-Abwärtswandler mit hohem Wirkungsgrad. Die ADI MAX17640 DC/DC-Abwärtswandler sind synchrone Himalaya-Hochspannungs-DC/DC-Abwärtswandler mit integrierten MOSFETs und hohem Wirkungsgrad, die über einen Eingangsspannungsbereich von 4,5 V bis 60 V betrieben werden.
Die MAX17640A, MAX17640B und MAX17640C Evaluierungskits von ADI verfügen über eine einstellbare Eingangs-Unterspannungssperre, ein Open-Drain-RESET, einen Überstromschutz, einen wählbaren Betriebsmodus und eine thermische Abschaltung.
Merkmale
- Wird mit einer Eingangsversorgung von bis zu 60 V betrieben
- Feste 5-V-, feste 3,3-V- und einstellbare 12-V-Applikationsschaltungen
- Laststrom: bis zu 400 mA
- Feste Schaltfrequenz: 500 kHz
- Freigabe-/UVLO-Eingang, widerstandsprogrammierbarer UVLO-Schwellenwert
- Wählbare PWM- und PFM-Betriebsmodi
- Open-Drain-RESET-Ausgang
- Überstrom- und Übertemperaturschutz
- Bewährtes PCB-Layout
- Vollständig bestückt und getestet
- Konform mit CISPR32 (EN55032) Klasse B leitungsgebundene und abgestrahlte Emissionen
Erforderliche Ausrüstung
- Eine DC-Stromversorgung von 60 V, 400 mA
- Digitale Multimeter (DMM)
- Lastwiderstände, die bis zu 400 mA ableiten können (8,25 Ω für MAX17640A, 12,5 Ω für MAX17640B und 30 Ω für MAX17640C)

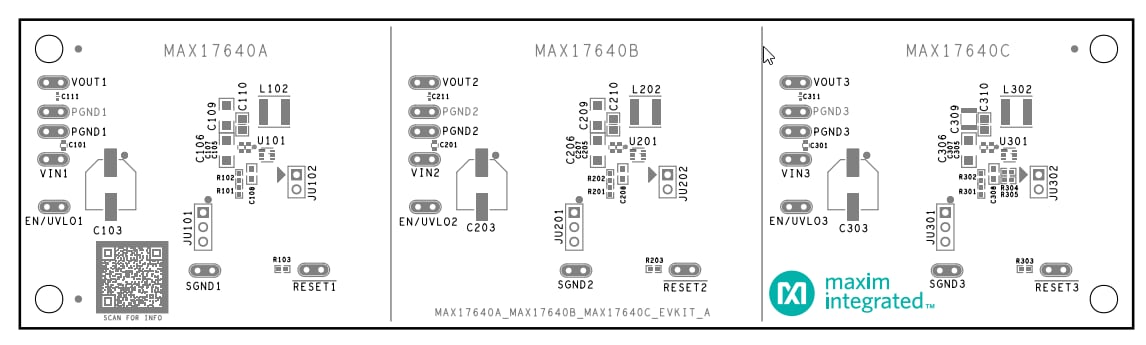

PCB-Layoutdiagramme
