Maxim Power MAX17541G Synchroner DC/DC-Abwärtswandler

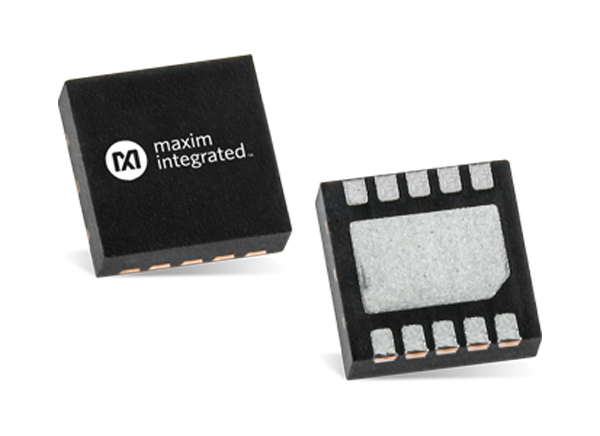

Der Maxim MAX17541G Synchrone Abwärtswandler ist ein hocheffizienter Hochspannungs-DC/DC-Wandler, der mit einem integrierten MOSFET, der über einen Eingang von 4,5V-42V arbeitet, geliefert wird. Der Wandler kann bis 500mA liefern und Ausgangsspannungen von 0,9V bis 0,92 x VIN generieren. Die Rückkopplungs-(FB)-Spannung ist präzise innerhalb von ±1,7% über -40°C bis +125°C. Der Max17541G nutzt eine Spitzenstromregelung mit Pulsweitenmodulation (PWM) und wird bei allen Lasten mit einer Schaltfrequenz von 600 kHz betrieben. Dieser Baustein ist in einem 10-poligen TDFN-Gehäuse (3mmx2mm) erhältlich.
Merkmale
- Reduziert die Anzahl externer Komponenten und die Gesamtkosten
- Keine Synchronisation durch Schottky
- Voll-Keramikkondensatoren, ultra-kompaktes Layout
- Verringert die Anzahl der zu lagernden DC/DC-Regler
- Großer 4,5V bis 42V Eingang
- Einstellbarer 0,9V bis 92% VIN Ausgang
- Liefert bis 500mA
- Reduziert die Verlustleistung
- Spitzenwirkungsgrad > 90 %
- Abschaltstrom = 0,9μA (typ.)
- Zuverlässiger Betrieb in widrigen Industrieumgebungen
- Hiccup-Modus-Strombegrenzung, Senkstrombegrenzung und Autoretry-Startup
- Eingebaute Ausgangsspannungsüberwachung (Active-Low-RESET-Pin)
- Programmierbarer EN/UVLO-Schwellwert
- Einstellbarer Soft-Start und vorgespanntes Einschalten
- Betrieb bei -40 °C bis +125 °C
Applikationen
- Basisstationen, VOIP, Telekommunikation
- Batteriebetriebene Geräte
- Allzweck-Point-of-Load
- Heimkino
- HLK- und Gebäudeautomatisierung
- Industrielle Prozesssteuerung
Veröffentlichungsdatum: 2016-03-23
| Aktualisiert: 2023-04-12
