Analog Devices / Maxim Integrated MAX2216x Stromsparende Sechskanal-Digitalisolatoren

Die MAX2216x stromsparenden digitalen Sechskanal-Isolatoren von Analog Devices/Maxim Integrated sind schnelle, verstärkte, galvanische Digitalisolatoren, die die proprietäre Prozesstechnologie von Analog Devices verwenden. Die MAX2216x Bauteile verfügen über eine verstärkte Isolierung mit einer Widerstandsspannung von 3 kVRMS für 60 Sekunden, eine maximale Datenrate von 25 Mbps oder 200 Mbps und standardmäßig hohe oder niedrige Ausgänge. Die Komponenten übertragen digitale Signale zwischen Schaltungen mit verschiedenen Leistungsbereichen und verbrauchen gerade einmal 0,71 mW pro Kanal bei 1 Mbps (1,8 V Versorgung). Diese stromsparende Funktion reduziert die Systemdissipation, erhöht die Zuverlässigkeit und ermöglicht kompakte Designs. Die Bauteile bieten eine geringe Ausbreitungsverzögerung und einen Taktjitter, wodurch die Systemlatenz reduziert wird. Durch unabhängige Versorgungen von 1,71 V bis 5,5 V auf jeder Seite eignen sich die Bauteile auch für den Einsatz als Pegelumsetzer. Diese Automotive-/Universal-Bauteile sind für den Betrieb von -40 °C bis +125 °C (Umgebungstemperatur) ausgelegt.

Merkmale

  • AEC-Q100-qualifiziert (/V-Bezeichnung)
  • Verstärkte galvanische Isolierung für digitale Signale
    • 16-QSOP mit Kriech- und Luftstrecke von 4 mm
    • Hält 3 kVRMS für 60 s (VISO) stand
    • Hält ununterbrochen 445 VRMS (VIOWM) stand
    • Hält einem Stromstoß von ±10 kV zwischen GNDA und GNDB mit einer Wellenform von 1,2/50 μs stand
    • Hohe CMTI (50 kV/μs (typisch)
  • Geringer Stromverbrauch
    • 0,71 mW pro Kanal bei 1 Mbps mit VDD = 1,8 V
    • 1,34 mW pro Kanal bei 1 Mbps mit VDD = 3,3 V
    • 3,21 mW pro Kanal bei 100 Mbps mit VDD = 1,8 V
  • Geringe Ausbreitungsverzögerung und geringer Jitter
    • Maximale Datenrate von bis zu 200 Mbps
    • Niedrige typische Ausbreitungsverzögerung von 7 ns bei VDD = 3,3 V
    • 11,1 ps typischer Taktjitter-RMS
  • Sicherheitstechnische Zulassungen
    • UL gemäß UL1577
    • cUL gemäß CSA Bulletin 5A
    • VDE 0884-11 verstärkte Isolierung (beantragt)

Applikationen

  • Fahrzeuganwendungen
    • Hybrid-Elektrofahrzeuge
    • Ladegeräte
    • Batteriemanagementsystem (BMS)
    • Umrichter
  • Industrieapplikationen
    • Isolierte SPI, RS-232/422/485, CAN und digitale I/Os
    • Feldbus-Kommunikation
    • Motorsteuerung
    • Medizinische Systeme

Technische Daten

  • Typische Versorgungsströme
    • MAX22163
      • 1,18 mA bis 1,23 mA bei 500 kHz Rechteckwelle, CL = 0 pF
      • 5,35 mA bis 7,83 mA bei 50 MHz Rechteckwelle, CL = 0 pF
    • MAX22164
      • 1,04 mA bis 1,09 mA auf Seite A bei 500 kHz Rechteckwelle, CL = 0 pF
      • 5,84 mA bis 7,63 mA auf Seite A bei 50 MHz Rechteckwelle, CL = 0 pF
      • 1,32 mA bis 1,38 mA auf Seite B bei 500 kHz Rechteckwelle, CL = 0 pF
      • 4,87 mA bis 8,04 mA auf Seite B bei 50 MHz Rechteckwelle, CL = 0 pF
    • MAX22165
      • 0,90 mA bis 0,94 mA auf Seite A bei 500 kHz Rechteckwelle, CL = 0 pF
      • 6,32 mA bis 7,44 mA auf Seite A bei 50 MHz Rechteckwelle, CL = 0 pF
      • 1,45 mA bis 1,53 mA auf Seite B bei 500 kHz Rechteckwelle, CL = 0 pF
      • 4,45 mA bis 8,36 mA auf Seite B bei 50 MHz Rechteckwelle, CL = 0 pF
    • MAX22166
      • 0,75 mA bis 0,79 mA auf Seite A bei 500 kHz Rechteckwelle, CL = 0 pF
      • 6,78 mA bis 7,25 mA auf Seite A bei 50 MHz Rechteckwelle, CL = 0 pF
      • 1,59 mA bis 1,67 mA auf Seite B bei 500 kHz Rechteckwelle, CL = 0 pF
      • 3,97 mA bis 8,57 mA auf Seite B bei 50 MHz Rechteckwelle, CL = 0 pF
  • Versorgungsspannung
    • Bereich von 1,71 V bis 5,5 V
    • Unterspannungssperre-Schwellenwert: 1,5 V bis 1,66 V
    • 45 mV typische Schwellwert-Hysterese der Unterspannungssperre
  • Logik-Schnittstelle
    • Maximale niedrige Eingangsspannung: 0,7 V bis 0,8 V
    • Typische Eingangshysterese: 80 mV bis 410 mV
    • Eingangskapazität: 2 pF
    • Maximale Ausgangsspannung niedrig: 0,4 V
  • ESD-Schutz
    • ±4 kV Human Body Model (HBM), alle Pins
    • ±6 kV IEC 61000-4-2 Kontakt, GNDB bis GNDA
  • Isolierung
    • 445 VRMS maximale Betriebsisolationsspannung
    • Sperrkapazität von 1,5 pF, Seite A zu Seite B
    • Luft-/Kriechstrecke: 4 mm
    • Innenabstand: 0,021 mm
    • Klimakategorie: 40/125/21
    • Verschmutzungsgrad 2
  • Sicherheitsgrenzwerte
    • Maximaler Sicherheitsstrom von 300 mA auf jedem Pin ohne Beschädigung der Isolationsbarriere
    • Maximale Gesamt-Sicherheitsverlustleistung: 1.123 mW
    • Maximale Sicherheitstemperatur: +150 °C
  • Datenratenoptionen: 25 MBit/s oder 200 MBit/s
  • Betriebstemperaturbereich: -40 °C bis +125 °C
  • QSOP-16-Gehäuse

Bauelemente

  • Der MAX22163 verfügt über 3 x Kanäle, die digitale Signale in 1 x Richtung und 3 x in entgegengesetzter Richtung übertragen
  • Der MAX22164 bietet 4 Kanäle, die digitale Signale in 1 x Richtung und 2 x in entgegengesetzter Richtung übertragen
  • Der MAX22165 bietet 5 Kanäle, die digitale Signale in 1 x Richtung und 1 x in entgegengesetzter Richtung übertragen
  • Der MAX22166 verfügt über alle 6 Kanäle, die digitale Signale in 1x Richtung übertragen

Videos

Vereinfachtes Applikationsdiagramm

Applikations-Schaltungsdiagramm - Analog Devices / Maxim Integrated MAX2216x Stromsparende Sechskanal-Digitalisolatoren

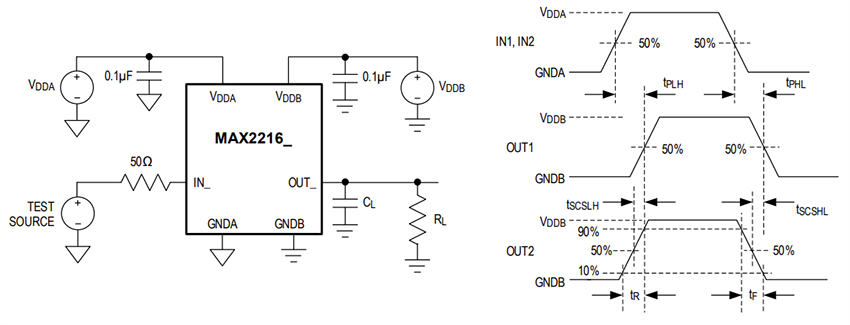

Testschaltung und Timing-Diagramm

Schaltungsanordnung - Analog Devices / Maxim Integrated MAX2216x Stromsparende Sechskanal-Digitalisolatoren
Veröffentlichungsdatum: 2023-10-05 | Aktualisiert: 2024-04-02
