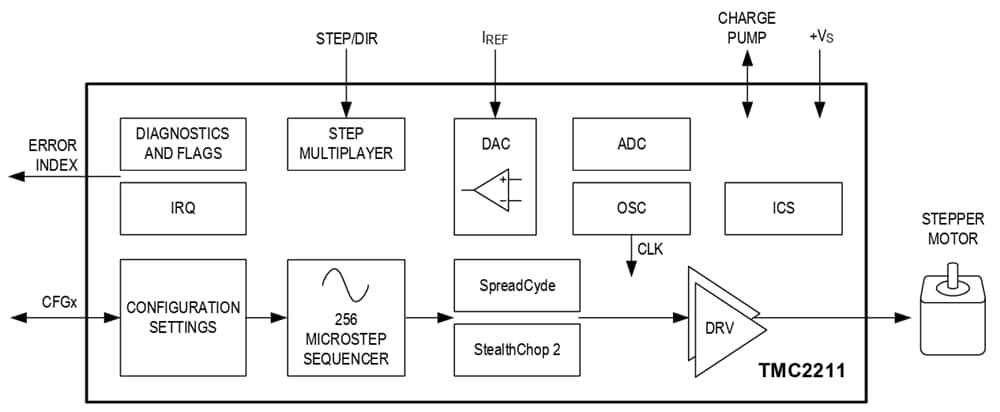

Analog Devices Inc. TMC2211 Integrierter SchrittmotorTreiber

Hohe Integration, hohe Energieeffizienz und eine kleine Baugröße ermöglichen miniaturisierte und skalierbare Systeme für kostengünstige Lösungen. Die komplette LÖSUNG reduziert die Lernkurve auf ein Minimum und bietet gleichzeitig das beste Betriebsverhalten in seiner Klasse. Die H-Brücken- FeldeffektTransistoren (FETs) haben eine sehr niedrige Impedanz, was zu einem hohen Wirkungsgrad und minimaler Wärmeentwicklung führt. Der typische Gesamt-R_ON (High-Side + Low-Side) beträgt 0,31 Ω.

Der maximale RMS-Strom pro H-Brücke beträgt 2 A mit V_S = 24 V und 1,7 A mit V_S = 48 V Versorgung bei Raumtemperatur, ausgehend von einer vierschichtigen PCB. Aufgrund thermischer Beschränkungen hängt der zulässige RMS-Strom von der Umgebungstemperatur, dem Arbeitszyklus und den thermischen Eigenschaften der Applikation (PCB-Masseflächen, Kühlkörper, Lüftung) ab. Der maximale Skalenendwert-Strom pro H-Brücke beträgt IFS = 3,0 A und kann durch einen externen Widerstand eingestellt werden, der an I_REF angeschlossen ist. Dieser Strom ist als maximale Stromeinstellung der eingebetteten Stromantriebsregelung definiert.
