Analog Devices Inc. SCP-ADP150-EVALZ Evaluierungsboard
Das Analog Devices Inc. SCP-ADP150-EVALZ Evaluierungsboard ermöglicht eine umfassende Evaluierung des ADP150. Die ADP150 extrem rauscharmen Linearregler werden von 2,2 V bis 5,5 V betrieben. Die niedrige Dropout-Spannung des ADP150 bei einer Last von 105 mV verbessert den Wirkungsgrad und ermöglicht einen Betrieb über einen großen Eingangsspannungsbereich. Das SCP-ADP150-EVALZ Evaluierungsboard enthält den ADP150AUJZ-3.3-R7 Festspannungs-IC.
Das SCP-ADP150-EVALZ Evaluierungsboard kann einfach in andere SCP-Boards eingesteckt werden, um ein vollständiges Signalketten-Leistungssystem zu bilden, das eine schnelle Evaluierung der stromsparenden Signalketten ermöglicht.
Mit der SCP-Konfigurator-Begleitsoftware können alle Demonstrationsboards der SCP-Baureihe durch die Auswahl von Boards und Topologie entsprechend evaluiert werden.
Erforderliche Ausrüstung
- SCP-EINGANG-EVALZ
- SCP-AUSGANG-EVALZ
- SCP-FILTER-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-5X1-EVALZ
Unterstützte Bauteile
Analog Devices Inc. ADP150 Sehr rauscharme Linearregler
Ultra-geräuscharme CMOS-Linearregler; bieten bis zu 150mA Ausgangsstrom.
Verwandte Development Tools
Analog Devices Inc. Signalkettenleistungs-Hardware-Evaluierungsplattform
Ermöglicht Benutzern die schnelle Entwicklung, das Prototyping und die Evaluierung von vollständigen Leistungslösungen.

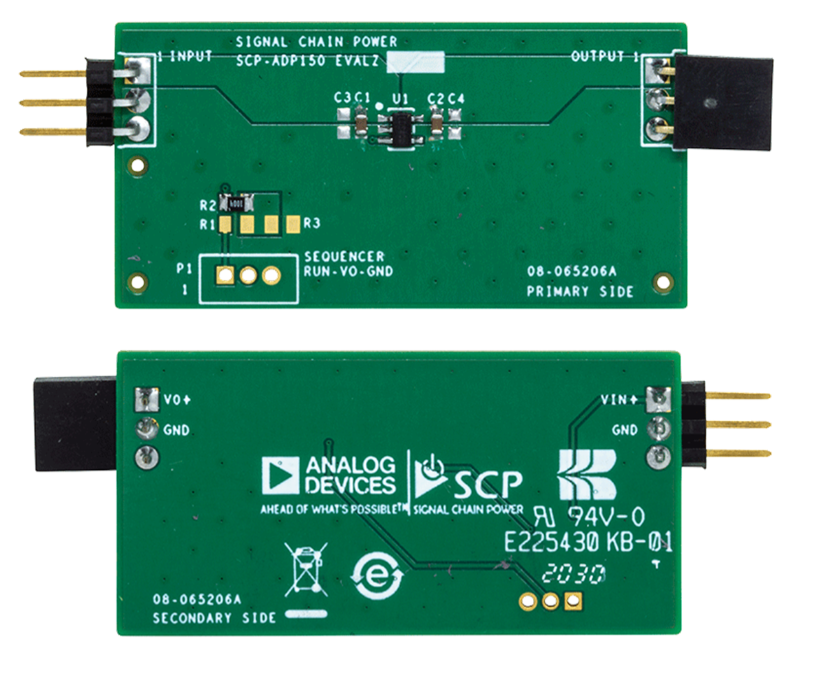

Vorder- und Rückseitenansicht
Veröffentlichungsdatum: 2021-04-16
| Aktualisiert: 2025-02-26
