Analog Devices / Maxim Integrated MAX17793 DC/DC-Wandler
Analog Devices MAX17793 DC/DC-Wandler sind synchrone Hochspannungs-DC/DC-Abwärtswandler mit hohem Wirkungsgrad und integrierten MOSFETs. Der MAX17793 wird von einem Eingangsspannungsbereich von 3 V bis 80 V betrieben und liefert bis zu 3 A Strom. Darüber hinaus erzeugt das Bauteil Ausgangsspannungen im Bereich von 0,6 V bis zu 90 % VIN.
Der MAX17793 von Analog Devices bietet einen MODE-/SYNC-Pin, der verwendet werden kann, um in Betriebsmodi der erzwungenen Pulsweitenmodulation (PWM) oder Schaltfrequenzmodulation (SFM) zu programmieren und den internen Takt mit einem externen Taktgeber zu synchronisieren. Das Bauteil liefert einen Freigabe-/Eingangs-Unterspannungssperre-Pin (EN/UVLO), um die ausgewählte Eingangsspannung zu programmieren, bei der der Wandler ein-/ausschaltet. Darüber hinaus verfügt das Bauteil über einen Soft-Start-Pin (SS) zur Reduzierung des Einschaltstroms während des Einschaltens. Darüber hinaus liefert der MAX17793 einen Reset/TJ -Pin, der zur Überwachung des Status der Ausgangsspannung oder der Chip-Temperatur verwendet werden kann. Der Chip-Temperaturwächter ermöglicht es dem Benutzer, die Silizium-Chip-Temperatur direkt zu messen, anstatt sich auf eine theoretische Schätzung zu verlassen, wodurch ein robustes, zuverlässiges Stromversorgungsdesign entsteht.
Merkmale
- Reduziert die Lösungsgröße und Kosten
- Kein synchroner Schottky-Betrieb
- Interne Kompensationskomponenten
- Vollkeramik-Kondensatoren, kompaktes Layout
- Einstellbarer Ausgangsbereich von 0,6 V bis 90 % von VIN
- 300 kHz bis 1,5 MHz einstellbare Frequenz mit externer Taktsynchronisierung
- EMI mit symmetrischen IN-Pins
- 4 mm x 4 mm 18L-FC2QFN

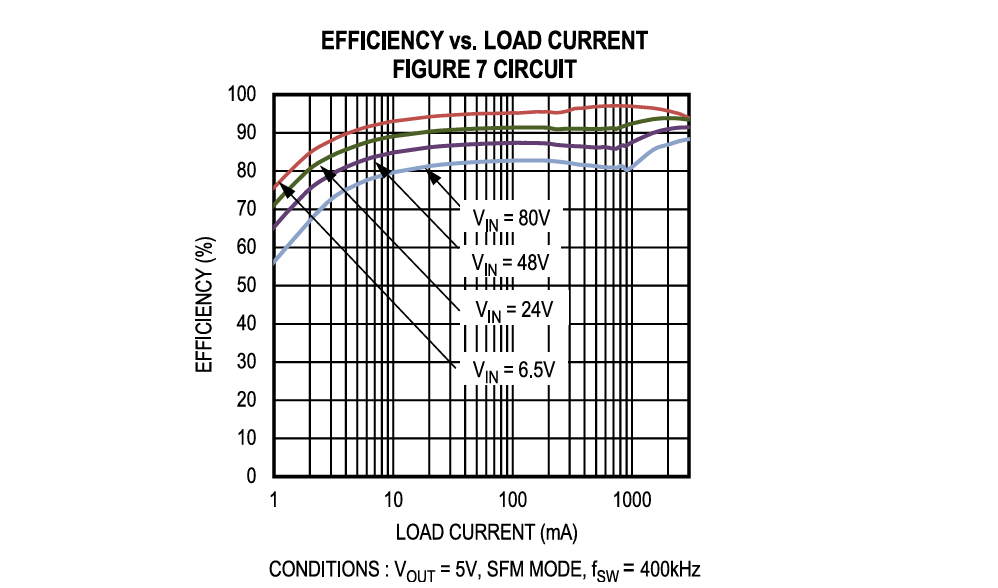

- Spitzenwirkungsgrad von 91 % (VIN = 48 V und VOUT = 5 V)
- Verbesserter Wirkungsgrad bei geringer Last mit Schaltfrequenzmodulationsmodus (SFM)
- Reduziert die Verlustleistung
- Externer Vorspannungseingang für einen verbesserten Wirkungsgrad
- Chip-Temperaturüberwachung
- Zuverlässiger Betrieb in widrigen Industrieumgebungen
- Integrierter Hiccup-Modus-Überlastschutz
- Programmierbarer Soft-Start
- Integrierte Ausgangsspannungsüberwachung mit Reset/TJ -Pin
- Programmierbarer EN/UVLO-Schwellenwert
- Konform mit CISPR32 (EN55032) Klasse B leitungsgebundene und abgestrahlte Emissionen
- Hoher Industrie-Umgebungsbetriebstemperaturbereich von -40 °C bis +125 °C/Sperrschichttemperaturbereich von -40°C bis +150 °C
Applikationen
- Industrie, Avionik und Schwerlast-Ausrüstungen
- Fabrik- und Gebäudeautomatisierung
- Motorsteuerung
- Universal-Netzteil

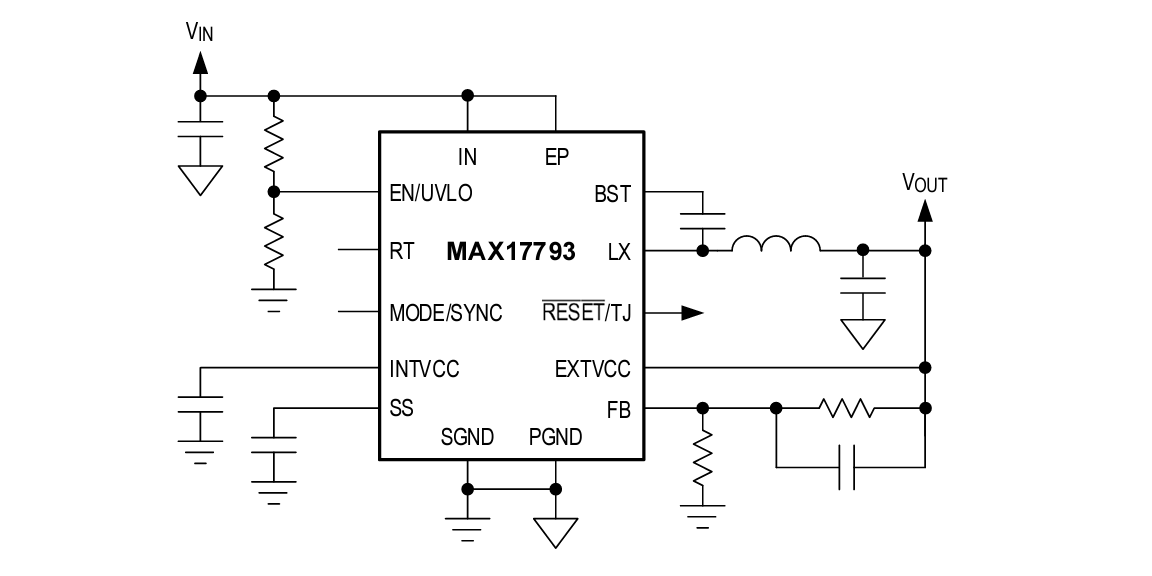

VEREINFACHTES APPLIKATIONSDIAGRAMM
