Analog Devices Inc. LTM4705 μModule-DC/DC-Regler

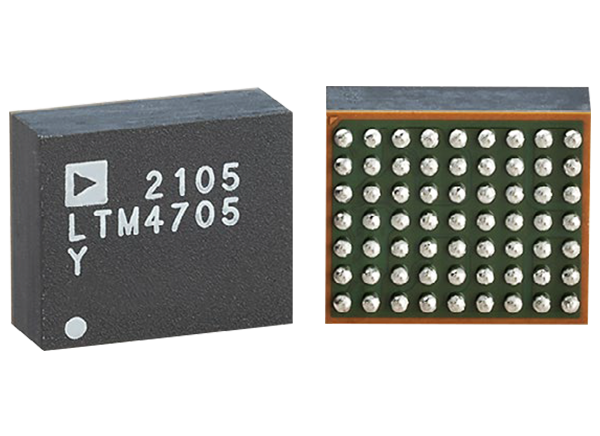

Der LTM4705 μModule®-DC/DC-Regler von Analog Devices Inc. ist ein kompletter 5-A-Dual-Abwärtsschaltregler in einem winzigen Gehäuse von 6,25 mm x 7,5 mm. Das LTM4705 µModule enthält den Schaltregler, die Leistungs-MOSFETs, die Induktivität und alle unterstützenden Bauteile. Bei einem Betrieb über einen Eingangsspannungsbereich von 3,1 V bis 20,0 V unterstützt der LTM4705 einen Ausgangsspannungsbereich von 0,6 V bis 5,5 V, der über einen einzelnen externen Widerstand eingestellt wird. Das hocheffiziente Design des Bauteils liefert einen dualen Dauerausgangsstrom von 5,0 A. Beide Kanäle teilen sich den gleichen Takt und werden um 180° phasenverschoben betrieben.Es sind nur wenige Eingangs- und Ausgangs-Keramikkondensatoren notwendig.

Der LTM4705 µModule®-DC/DC-Regler von Analog Devices Inc. wird in einem kompakten Ball-Grid-Array-Gehäuse (BGA) von 6,25 mm x 7,5 mm angeboten und eignet sich hervorragend für platzbeschränkte Applikationen.

Merkmale

  • Vollständige Lösung in < 1 cm2 (einseitige PCB) oder 0,5 cm2 (doppelseitige PCB)
  • Großer Eingangsspannungsbereich: 1 V bis 20 V
  • Ausgangsspannung: 6 V bis 5,5 V
  • Ausgangsgangsstrom: 5 A Dual oder 10 A Einzel
  • Maximaler gesamter Ausgangsspannungsregelungsfehler über Leitung, Last und Temperatur von ±1,5 %
  • Strommodussteuerung, schnelles Einschwingverhalten
  • Externe Frequenzsynchronisierung
  • Mehrphasen-Betrieb parallelschaltbar mit Stromverteilung
  • Verfolgungsfunktion für Ausgangsspannung mit Sanftanlauf
  • Wählbarer Burst Mode®-Betrieb
  • Überspannungseingangs- und Übertemperaturschutz
  • Power-Good-Anzeigen
  • Sperrschicht-Betriebstemperaturbereich: -40 °C bis +125 °C
  • BGA-63-Gehäuse von 6,25 mm x 7,5 mm x 3,22 mm

Applikationen

  • Telekommunikations-, Netzwerk- und Industriessysteme
  • Medizinische Diagnosegeräte
  • Universal-Punktlastumwandlung
  • Prüf- und Debug-Systeme

Development Tools

LTM4705 DC3051A-Demonstrationsboard

Analog Devices Inc. LTM4705 DC3051A-Demonstrationsboard

Evaluierungsplattform für den LTM4705 DC/DC-μModule®-Regler.

Learn Moreüber Analog Devices Inc. LTM4705 DC3051A-Demonstrationsboard View Productsverwandt mit Analog Devices Inc. LTM4705 DC3051A-Demonstrationsboard

Videos

Typische Applikations-Schaltung

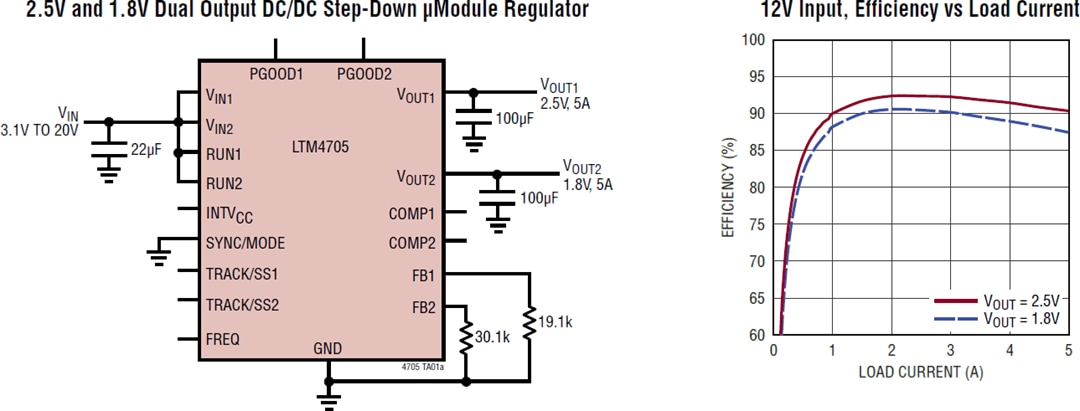

Applikations-Schaltungsdiagramm - Analog Devices Inc. LTM4705 μModule-DC/DC-Regler

Blockdiagramm

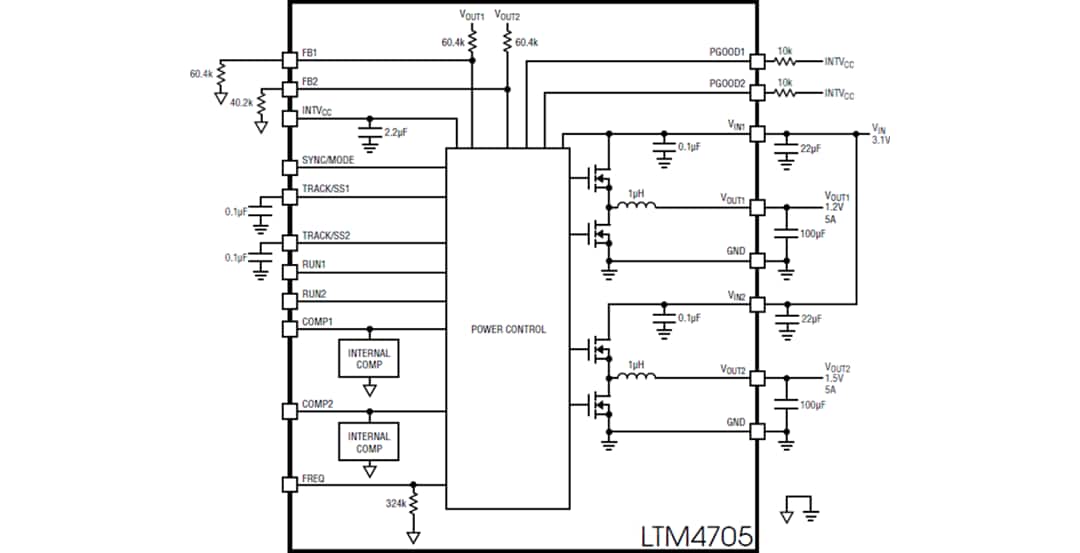

Blockdiagramm - Analog Devices Inc. LTM4705 μModule-DC/DC-Regler

Gehäuseabmessungen

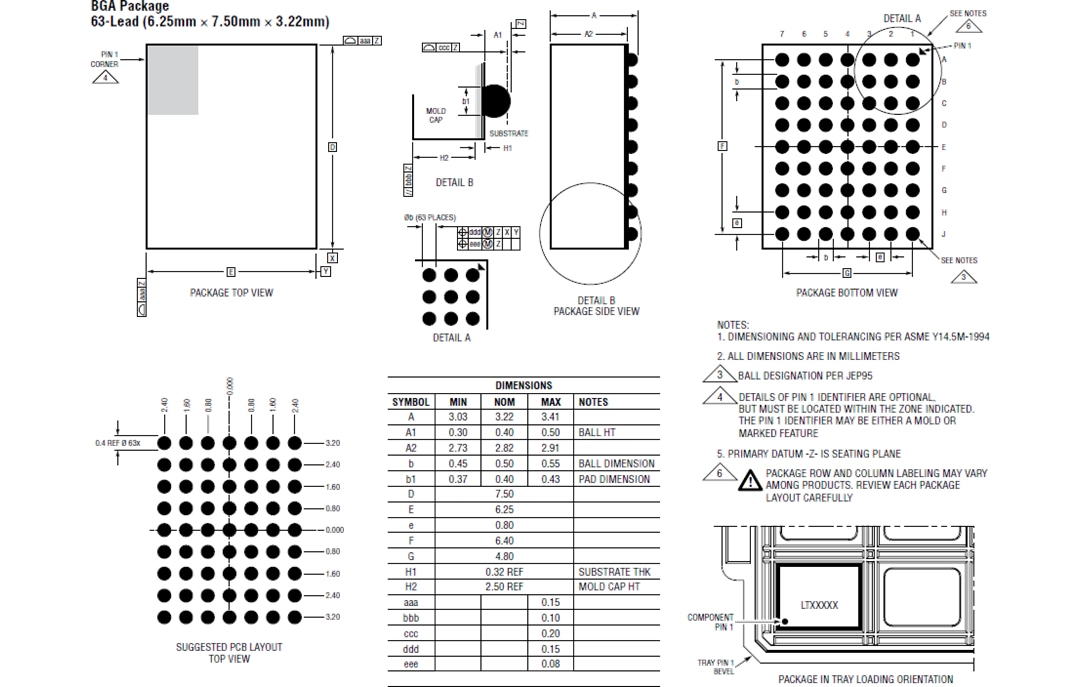

Technische Zeichnung - Analog Devices Inc. LTM4705 μModule-DC/DC-Regler
Veröffentlichungsdatum: 2021-10-28 | Aktualisiert: 2022-08-02
