Analog Devices Inc. LTC7871 Bidirektionale Buck oder Boost Controller

Die LTC7871 bidirektionalen Abwärts- oder Aufwärts-Controller von Analog Devices Inc. sind leistungsstarke Schaltregler-Controller, die bei Bedarf entweder im Abwärts- oder Aufwärtsmodus betrieben werden. Der Abwärtsmodus wird von VHIGH bis VLOW und der Aufwärtsmodus wird je nach Steuersignal von VLOW bis VHIGH betrieben. Dadurch eignet sich dieses Bauteil hervorragend für 48V/12V Automotive-Dual-Batteriesysteme, die beidenBatterien ermöglichen, gleichzeitig Energie an die Last zu liefern.

Die LTC7871 Controller zeichnen sich durch eine einzigartige Architektur aus, die eine dynamische Regelung der Eingangsspannung, Ausgangsspannung oder des Stroms ermöglicht. Diese Abwärts- oder Aufwärts-Controller verfügen über eine SPI-konforme Serielle Schnittstelle, einen diskontinuierlichen oder kontinuierlichen Betriebsmodus, OV-/UV-Wächter, eine genaue Induktivitäts-Stromüberwachung und einen Überstromschutz. Die AEC-Q100-qualified LTC7871 Controller sind in einem 64-Pin-10 mmx10 mm-LQFP-Gehäuse verfügbar.

Merkmale

  • Einzigartige Architektur ermöglicht die dynamische Regelung der Eingangsspannung, Ausgangsspannung oder des Stroms
  • Wird mit externen Gate-Treibern und MOSFETs betrieben
  • VHIGH -Spannungen bis zu 100 V und VLOW -Spannungen bis zu 60 V
  • Bis zu 98 % Wirkungsgrad der Synchrongleichrichtung
  • Genaue, programmierbare Induktivitäts-Stromüberwachung und bidirektionale Regelung
  • SPI-konforme serielle Schnittstelle
    • Betriebsstatus und Fehlermeldung
    • Programmierbares VHIGH — und VLOW -Margining
  • 60 kHz bis 750 kHz Phasenverriegelbare Frequenz
  • ADI-proprietäre erweiterte Strommodussteuerung
  • ±1 % Spannungsregelungsgenauigkeit über Temperatur
  • Optionale Frequenzspreizungsmodulation
  • Mehrphasen-/Multi-IC-Betrieb bis zu 24 Phasen
  • Wählbarer CCM-/DCM-/Burst-Modus-Betrieb
  • Thermisch verbessertes 64-Pin-LQFP-Gehäuse
  • AEC-Q100-Qualifizierung noch ausstehend

Applikationen

  • 48-V-/12-V-Automotive-Dual-Batteriesysteme
  • Notstromversorgungssysteme

Applikations-Schaltung

Applikations-Schaltungsdiagramm - Analog Devices Inc. LTC7871 Bidirektionale Buck oder Boost Controller

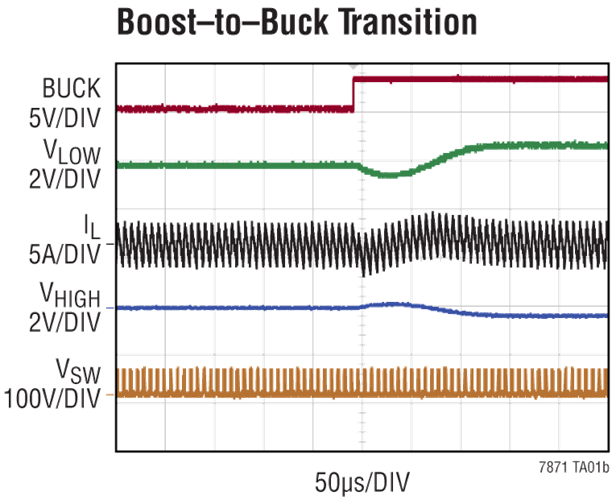

Aufwärts-zu-Abwärts-Übergang – Diagramm

Leistungsdiagramm - Analog Devices Inc. LTC7871 Bidirektionale Buck oder Boost Controller

Dazugehöriges Demonstrationsboard

Analog Devices Inc. LTC7871/LTC7060 DC2886A-Demonstrationsboard

Zur Demonstration der LTC7871/LTC7060 leistungsstarken bidirektionalen PolyPhase® Versorgungs-/Ladegeräte ausgelegt.

Learn Moreüber Analog Devices Inc. LTC7871/LTC7060 DC2886A-Demonstrationsboard View Productsverwandt mit Analog Devices Inc. LTC7871/LTC7060 DC2886A-Demonstrationsboard
Veröffentlichungsdatum: 2020-04-03 | Aktualisiert: 2024-09-25
