Analog Devices Inc. LTC7132 Dual-Polyphaseregler
Analog Devices Inc. Die LTC7132 Dual-Polyphaseregler von sind synchrone, monolithische DC/DC-Abwärtsregler mit einer I2C-basierten PMBus-konformen seriellen Schnittstelle. Die LTC7132 Regler verwenden eine Konstantfrequenz-Strommodus-Architektur zusammen mit einem einzigartigen Schema, um eine hervorragende Leistung in sub-milliohm-DCR-Applikationen zu bieten. Der ADI LTC7132 wird vom LTpowerPlay™ Software-Development Tool mit einer grafischen Benutzeroberfläche (GUI) unterstützt.
Eine programmierbare Schleifenkompensation ermöglicht die digitale Kompensation des LTC7132. Zusätzlich können die Schaltfrequenz, das Kanal-Phasing und die Bauteiladresse sowohl über die digitale Schnittstelle als auch über die externen Konfigurationswiderstände programmiert werden. Parameter können über die digitale Schnittstelle eingestellt oder im EEPROM gespeichert werden. Beide Ausgänge verfügen über eine unabhängige Power-Good-Anzeige und FAULT-Funktion.
Der LTC7132 kann für den Betrieb im diskontinuierlichen (pulse-skipping) oder erzwungenen kontinuierlichen Leitungsmodus konfiguriert werden. Jeder Kanal kann einen Laststrom von bis zu 25 A liefern; die Gesamtstrombelastbarkeit hängt von der Gesamtverlustleistung der Applikation auf beiden Kanälen ab.
Merkmale
- PMBus-/I2C-kompatible serielle Schnittstelle
- Telemetrie-Auslesung umfasst VIN, IIN, VOUT, IOUT, Temperatur und Fehler
- Programmierung von Spannung, Strombegrenzung, digitalem Soft-Start/Stopp, Sequenzierung, Begrenzung, OV/UV/OC
- Sub-Milliohm-DCR-Stromsensoren
- Digital einstellbare Parameter für die Schleifenkompensation
- ±0,5 % Ausgangsspannungsgenauigkeit über Temperatur
- Integrierter Eingangsstrommessverstärker
- Interner EEPROM mit ECC und Fehlerprotokollierung
- Integrierte n-Kanal-MOSFET-Gate-Treiber
Applikationen
- Telekommunikation, Datacom und Speichersysteme
- Industrie- und Punktlast-Applikationen
Weitere Ressourcen

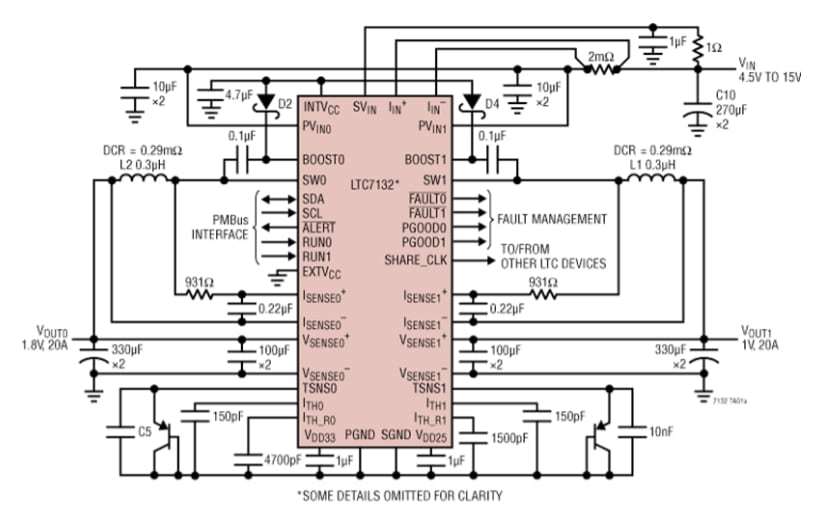

Applikations-Schaltung
