Analog Devices Inc. LTC7062 Dual-High-Side-MOSFET-Gate-Treiber
Der LTC7062 Dual-High-Side-MOSFET-Gate-Treiber von Analog Devices treibt zwei High-Side-n-Kanal-MOSFETs mit Versorgungsspannungen von bis zu 100 V an. Beide Treiber können mit einer anderen Erdungsreferenz betrieben werden und bieten eine ausgezeichnete Rausch- und Transientenimmunität. Die beiden Treiber sind symmetrisch und unabhängig voneinander, wodurch eine komplementäre oder nicht-komplementäre Schaltung ermöglicht wird.
Der LTC7062 von Analog Devices mit einem leistungsstarken Pull-down- von 0,8 Ω und Pull-up-MOSFET-Treibern von 1,5 Ω ermöglicht die Verwendung von Hochspannungs-MOSFETs mit hoher Gate-Kapazität. Zusätzliche Funktionen umfassen UVLO-, TTL-/CMOS-kompatible Eingänge und eine Fehleranzeige.
Merkmale
- Einzigartige symmetrische potentialfreie Gate-Treiber-Architektur
- Hohe Rauschimmunität, toleriert einen Masseunterschied von ±10 V
- Maximale Eingangsspannung von 100 V unabhängig von der IC-Versorgungsspannung VCC
- Betriebsspannung: 5 V bis 14 V VCC
- Gate-Treiber-Spannung: 4 V bis 14 V
- Pull-Down von 0,8 Ω, Pull-up von 1,5 Ω für ein schnelles Ein-/Ausschalten
- TTL- und CMOS-kompatible Eingänge
- VCC UVLO/OVLO und UVLO mit potentialfreien Versorgungen
- Steuert Dual-n-Kanal-MOSFETs an
- Open-Drain-Fehleranzeige (VCC UVLO/OVLO, Gate-Treiber-UVLO und thermische Abschaltung)
- Erhältlich in thermisch verbessertem 12-Pin-MSOP
- AEC-Q100-Qualifikation für Fahrzeuganwendungen noch ausstehend
Applikationen
- Automotive- und Industrie-Leistungssysteme
- Telekommunikations-Leistungssysteme

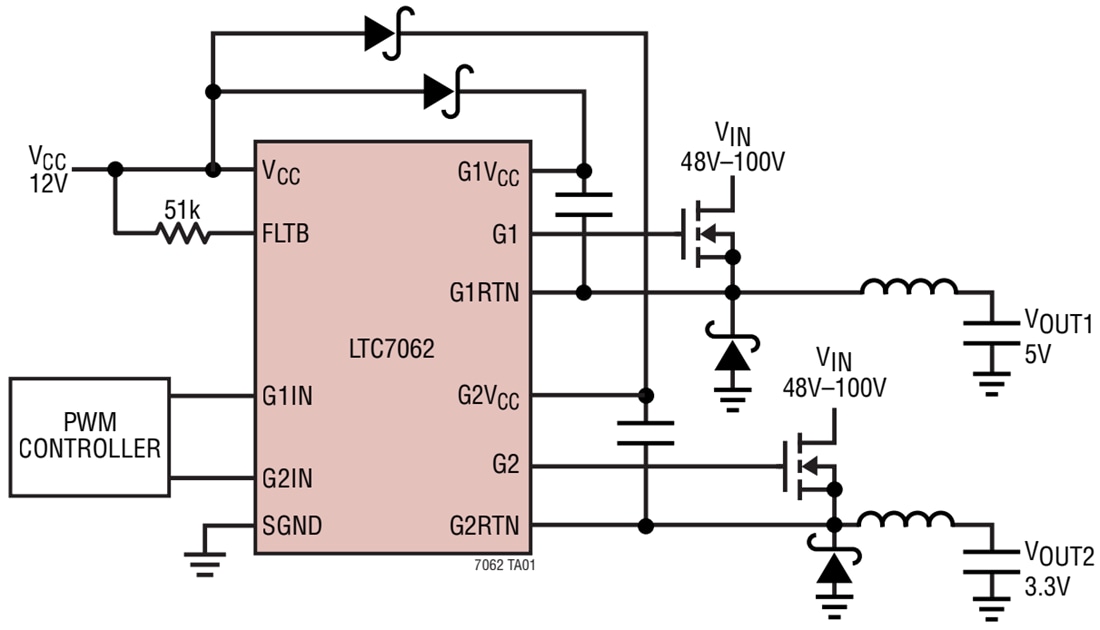

Typische Applikation
Veröffentlichungsdatum: 2021-03-23
| Aktualisiert: 2025-02-06
