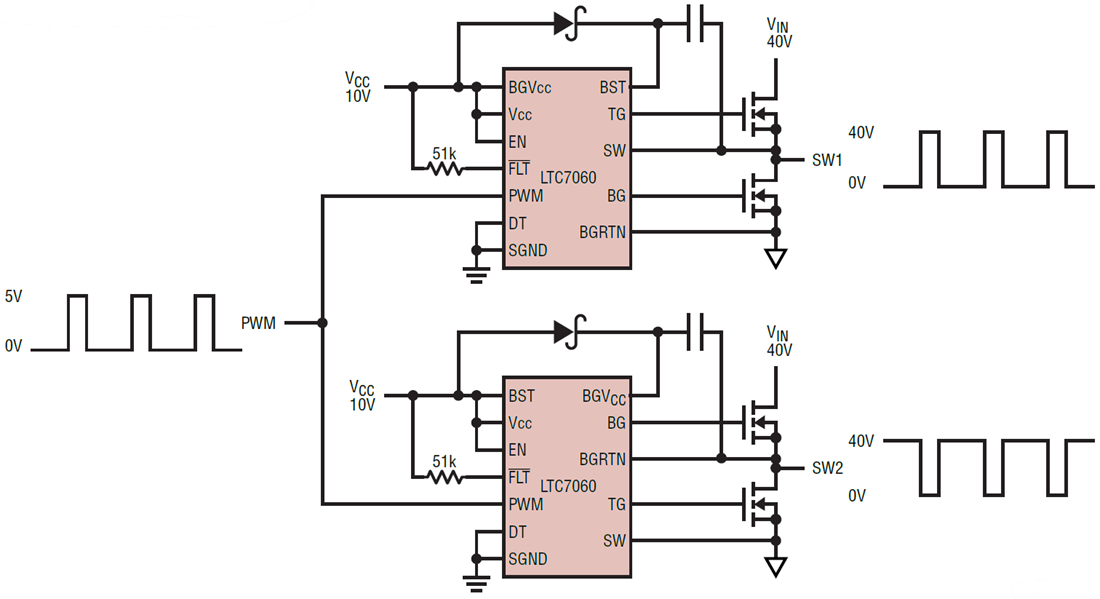

Analog Devices Inc. LTC7060 100 V-Halbbrückentreiber

Der LTC7060 Halbbrückentreiber von Analog Devices steuert n-Kanal-MOSFETs in einer Halbbrücken-Konfiguration mit Versorgungsspannungen von bis zu 100 V an. Er verfügt über eine versorgungsunabhängige 3-state-PWM-Eingangslogik. Die einzigartige potentialfreie Architektur macht die Gate-Treiber-Ausgänge robust und weniger empfindlich gegenüber Erdrauschen. Das symmetrische Design ermöglicht, dass der Halbbrücken-Schaltknoten invertierend oder nicht-invertierend der Eingangslogik ist. Mit dem 0,8 Ω Pull-Down und der 1,5 Ω Pull-Up-Fähigkeit steuern die starken Ausgänge einfach die großen gate-Kapazitäten von Hochspannungs-MOSFETs mit sehr kurzen Übergangszeiten an. Die einstellbaren Einschalt- und Ausschaltverzögerungen ermöglichen eine Systemoptimierung für einen hohen Wirkungsgrad und eine hohe Zuverlässigkeit. Der Adaptive Durchzündungsschutz verhindert Strom, der durch die MOSFET-Querleitung entsteht. Unterspannungssperre (UVLO) -Schaltungen sowohl auf der V_CC -Versorgung als auch potenzialfreie Treiberversorgungen schalten entsprechende externe MOSFETs aus und ziehen den FLT-Pin nach unten, wenn eine Unterspannungsbedingung vorliegt.
